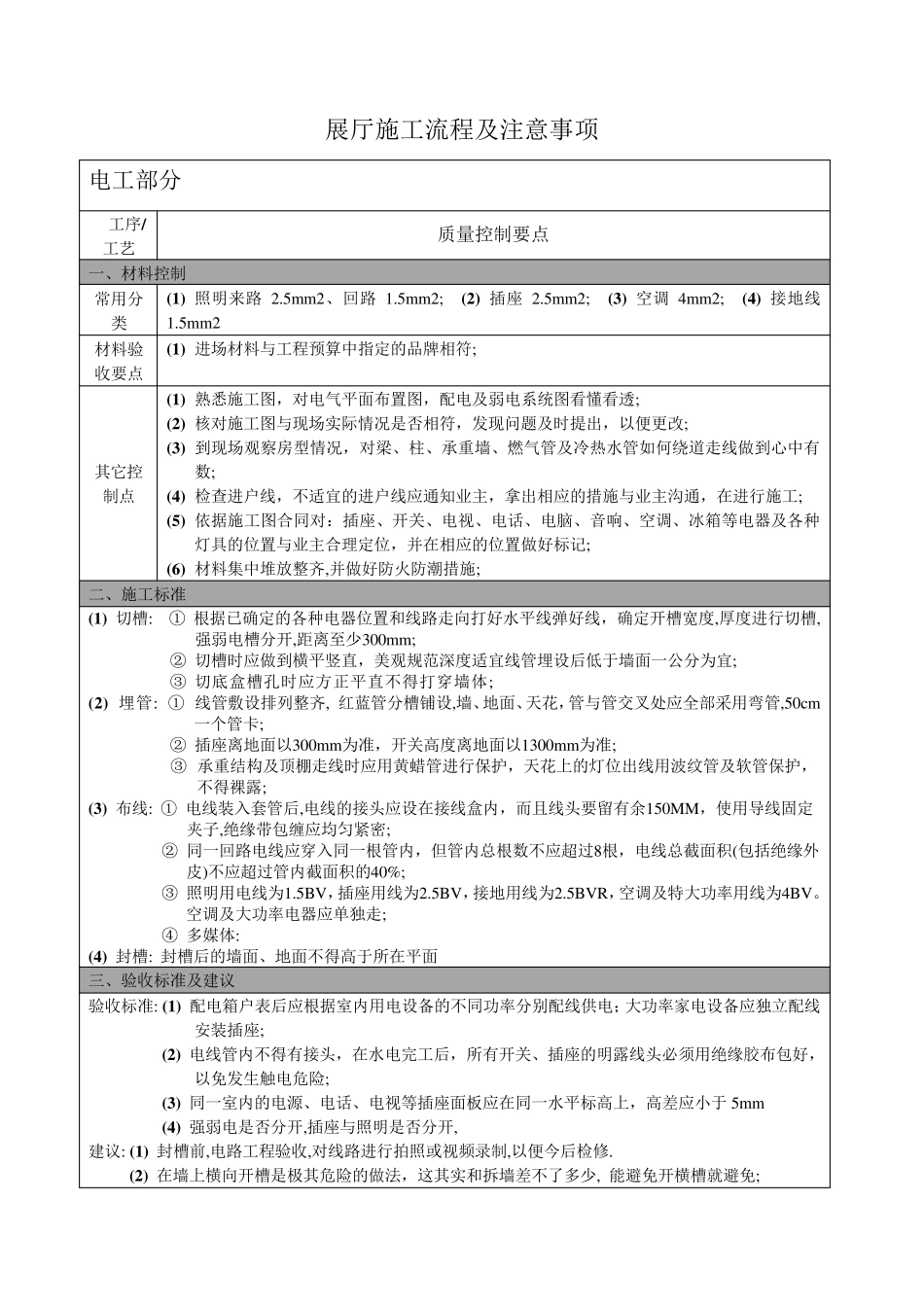

展厅施工流程及注意事项 电工部分 工序/工艺 质量控制要点 一、材料控制 常用分类 (1 ) 照明来路 2.5m m 2、回路 1.5m m 2; (2 ) 插座 2.5m m 2; (3 ) 空调 4m m 2; (4 ) 接地线1.5m m 2 材料验收要点 (1 ) 进场材料与工程预算中指定的品牌相符; 其它控制点 (1 ) 熟悉施工图，对电气平面布置图，配电及弱电系统图看懂看透; (2 ) 核对施工图与现场实际情况是否相符，发现问题及时提出，以便更改; (3 ) 到现场观察房型情况，对梁、柱、承重墙、燃气管及冷热水管如何绕道走线做到心中有数; (4 ) 检查进户线，不适宜的进户线应通知业主，拿出相应的措施与业主沟通，在进行施工; (5 ) 依据施工图合同对：插座、开关、电视、电话、电脑、音响、空调、冰箱等电器及各种灯具的位置与业主合理定位，并在相应的位置做好标记; (6 ) 材料集中堆放整齐,并做好防火防潮措施; 二、施工标准 (1 ) 切槽: ① 根据已确定的各种电器位置和线路走向打好水平线弹好线，确定开槽宽度,厚度进行切槽,强弱电槽分开,距离至少300m m ; ② 切槽时应做到横平竖直，美观规范深度适宜线管埋设后低于墙面一公分为宜; ③ 切底盒槽孔时应方正平直不得打穿墙体; (2 ) 埋管: ① 线管敷设排列整齐, 红蓝管分槽铺设,墙、地面、天花，管与管交叉处应全部采用弯管,50cm一个管卡; ② 插座离地面以300m m 为准，开关高度离地面以1300m m 为准; ③ 承重结构及顶棚走线时应用黄蜡管进行保护，天花上的灯位出线用波纹管及软管保护，不得裸露; (3 ) 布线: ① 电线装入套管后,电线的接头应设在接线盒内，而且线头要留有余150MM，使用导线固定夹子,绝缘带包缠应均匀紧密; ② 同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积(包括绝缘外皮)不应超过管内截面积的40%; ③ 照明用电线为1.5BV，插座用线为2.5BV，接地用线为2.5BVR，空调及特大功率用线为4BV。空调及大功率电器应单独走; ④ 多媒体: (4 ) 封槽: 封槽后的墙面、地面不得高于所在平面 三、验收标准及建议 验收标准: (1 ) 配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座; (2 ) 电线管内不得有接头，在水电完工后，所有开关、插座的明露线头必须用绝缘胶布包好，以免发生触电危险; (3 ) 同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于 5m...
