平原水泥厂5000(回转窑安装)

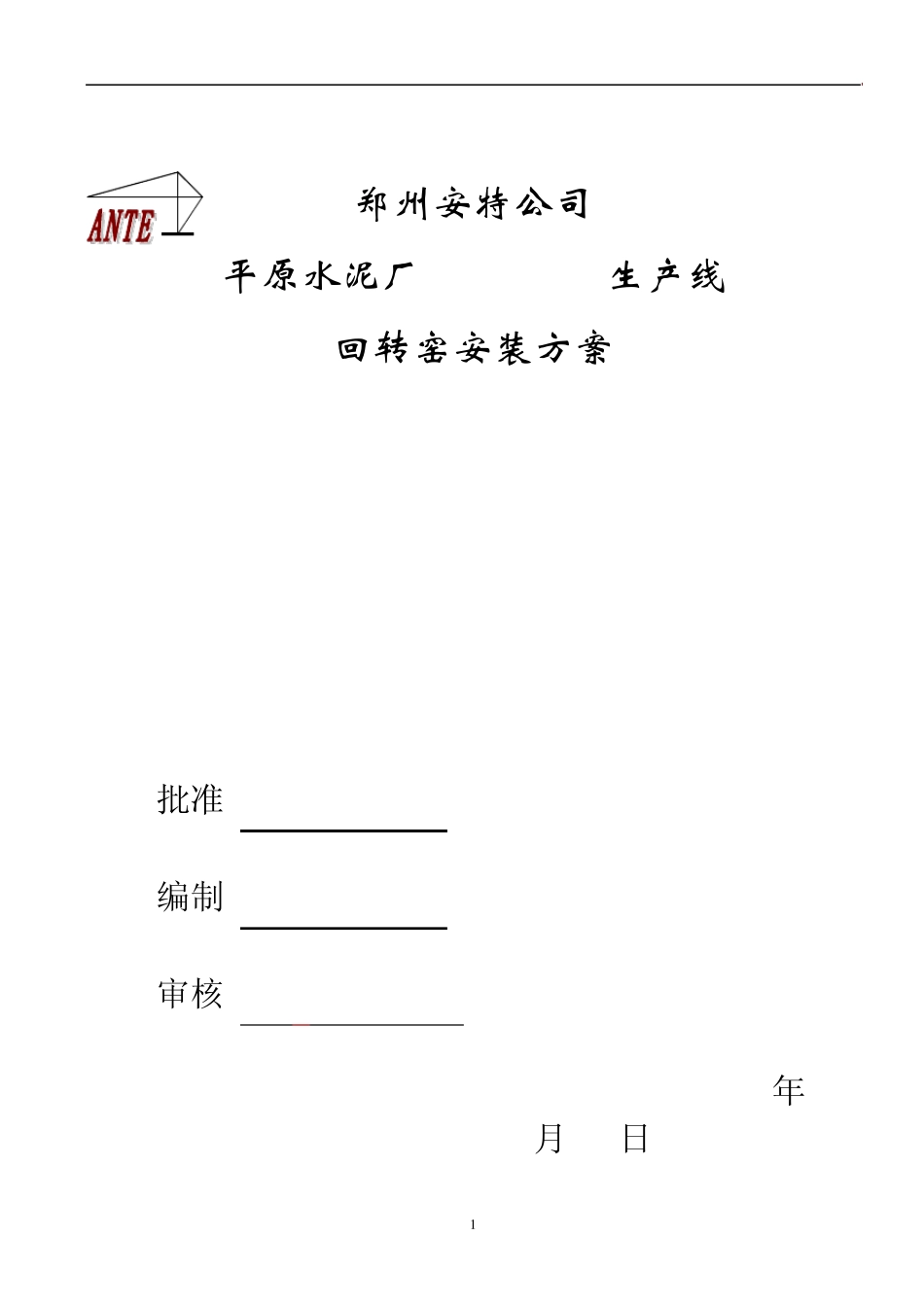

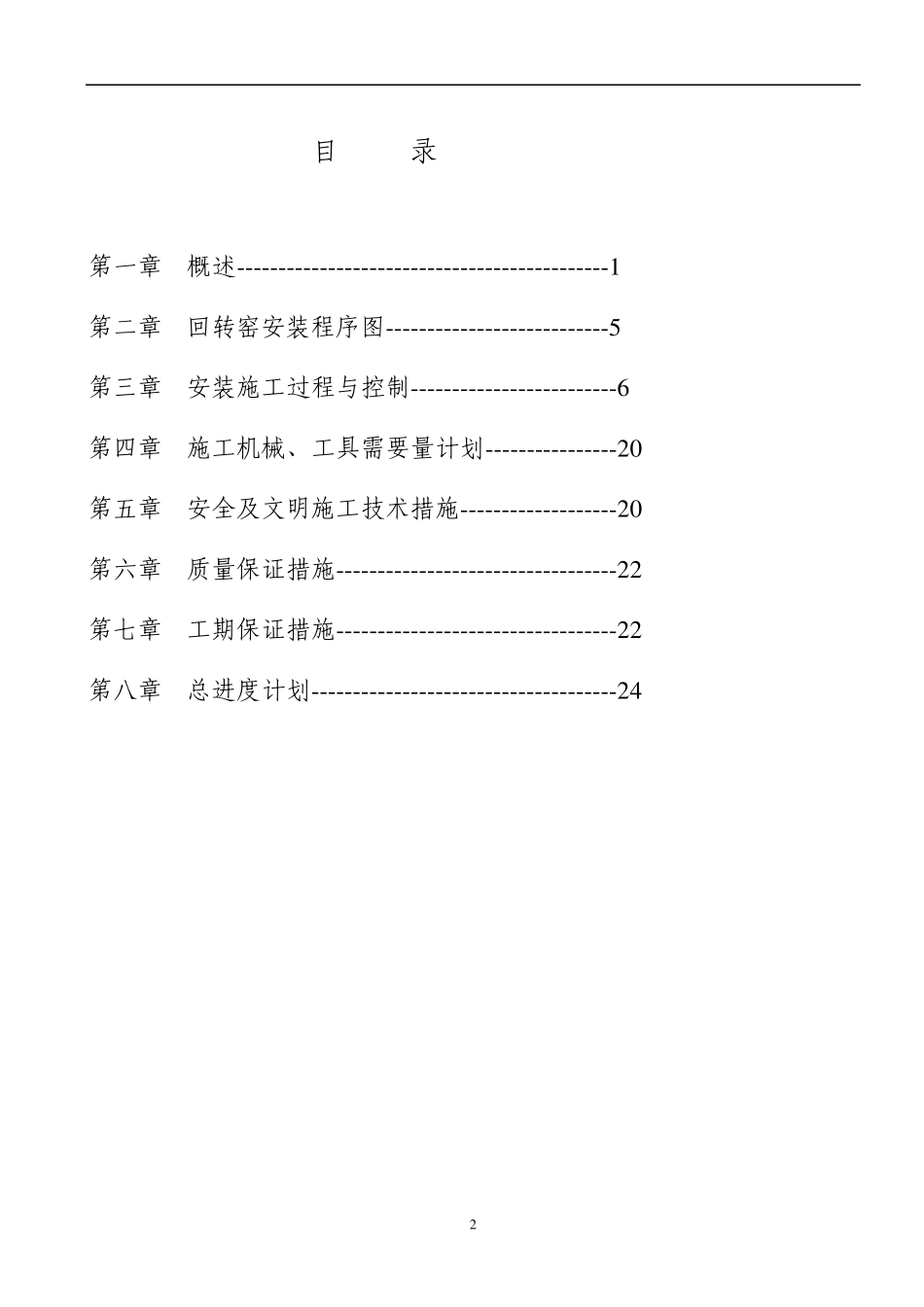

1 郑州安特公司 平原水泥厂 5000T/D生产线 回转窑安装方案 批准 编制 审核 年 月 日 2 目 录 第一章 概述---------------------------------------------1 第二章 回转窑安装程序图---------------------------5 第三章 安装施工过程与控制-------------------------6 第四章 施工机械、工具需要量计划----------------2 0 第五章 安全及文明施工技术措施-------------------2 0 第六章 质量保证措施----------------------------------2 2 第七章 工期保证措施----------------------------------2 2 第八章 总进度计划-------------------------------------2 4 3 平原水泥厂5000 t/d 生产线 ф4.8×72m回转窑安装方案 第一章 概述 1． 新乡平原水泥有限公司日产5000t水泥生产线由河南省投资公司投资建设，厂区地址在新乡北站区，由天津建材研究院设计，回转窑由中信洛阳矿山机器厂制造，安装工程由福建省安装公司总承包，我公司分包其主机设备ф4.8×72m回转窑的安装。 2．系统简介： 日产5000t水泥生产线，烧成系统熟料生产，其工艺流程如下。 电除尘 窑尾预热器 回转窑 篦冷机 熟料库 回转窑和筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成 3。5%的斜度，由 3个轮带支撑在各档支撑装臵上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合，正常运转时，由主传动电动机经主减速器向该开式齿轮装臵传递动力，驱动回转窑。 4 物料从窑尾（筒体的高端）进入窑内煅烧。由于筒体的倾斜度和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向底端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。 燃料（煤粉）由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出。 3．该窑在结构方面有以下主要特点： （1）、筒体采用碳素钢板 20g（GB713-86）卷制，通常采用自动焊焊接。筒体壁厚：一般为 28mm，烧成带为 32mm，轮带下为 75/80mm、由轮带下到跨间有42/55mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支撑装臵的受力状态。在筒体出料端装有耐高温、耐磨损的窑口护板。其中窑头护板与冷风套组成环形分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作。在筒体上套有三个矩形实心轮带。轮带与筒体垫板间的间隙由热膨胀量决...
