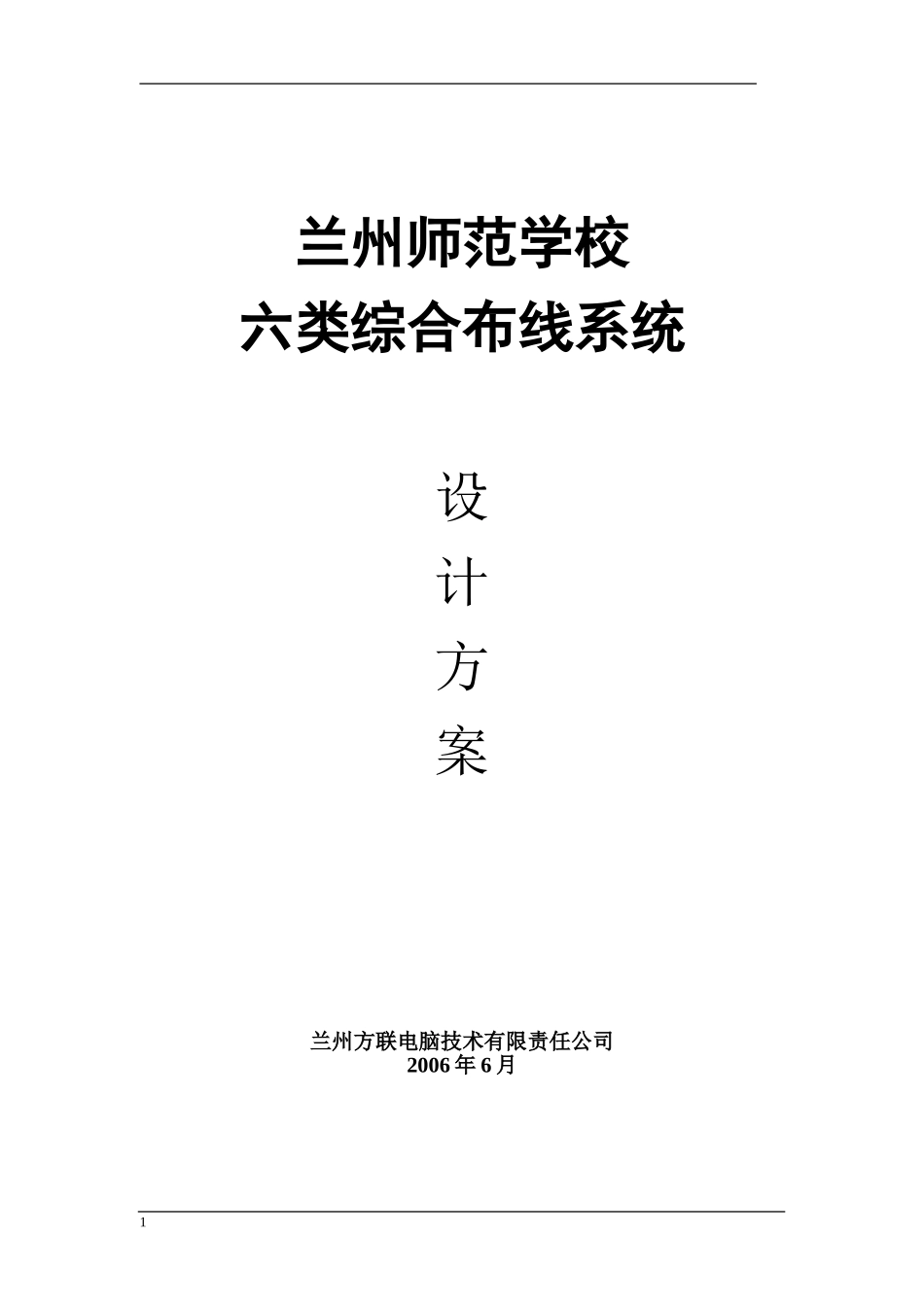

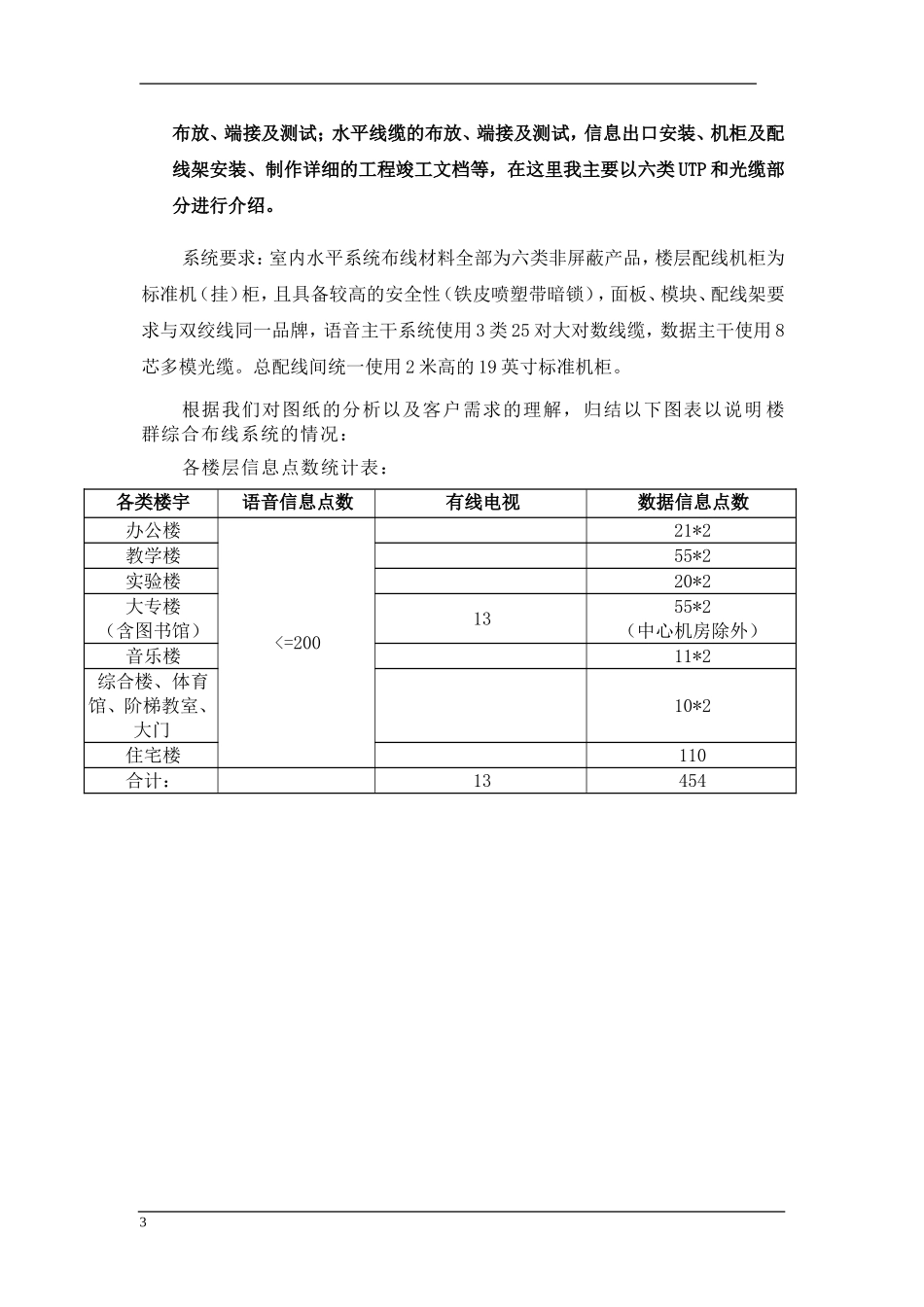

兰州师范学校六类综合布线系统设计方案兰州方联电脑技术有限责任公司2006年6月1前言本设计方案建议采用具有国际品质民族品牌TCL综合布线系统的设计思想，遵循国际、国内标准设计。这一设计思想的核心是将整个布线系统结构化、体系化、模块化集中、系统的管理，使它既具有可靠的实用性，又具有充分的灵活性和扩展性。网络系统灵活、方便，可随时扩充、升级。同时又给贵校一个很好的性价比。目录1．概述楼宇间主干光缆、大对数电话线缆、有线电视同轴线缆及广播线缆同时进行2布放、端接及测试；水平线缆的布放、端接及测试，信息出口安装、机柜及配线架安装、制作详细的工程竣工文档等，在这里我主要以六类UTP和光缆部分进行介绍。系统要求：室内水平系统布线材料全部为六类非屏蔽产品，楼层配线机柜为标准机（挂）柜，且具备较高的安全性（铁皮喷塑带暗锁），面板、模块、配线架要求与双绞线同一品牌，语音主干系统使用3类25对大对数线缆，数据主干使用8芯多模光缆。总配线间统一使用2米高的19英寸标准机柜。根据我们对图纸的分析以及客户需求的理解，归结以下图表以说明楼群综合布线系统的情况：各楼层信息点数统计表：各类楼宇语音信息点数有线电视数据信息点数办公楼<=20021*2教学楼55*2实验楼20*2大专楼（含图书馆）1355*2（中心机房除外）音乐楼11*2综合楼、体育馆、阶梯教室、大门10*2住宅楼110合计：1345432．系统功能特点及设计原则2．1结构化综合布线系统介绍今天不断发展的信息网必须满足众多用户对不同技术与服务的要求，同时还要遵从各种操作系统及标准协议。结构化综合布线系统是兼容众多厂家设备的布线网络，它将先进的双绞线及光缆技术完美地结合起来，而达到信息资源的共享以满足顾客的需求。2．1．1系统体系结构结构化综合布线系统一般由六个子系统组成:工作区子系统水平区子系统干线区子系统管理区子系统设备间子系统建筑群子系统这六个子系统有机地结合在一起,构成一个完整的开放的布线系统。工作区子系统：工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。水平区子系统：水平区子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平区子系统与干线区子系统的区别在于：水平区子系统总是处在一个楼层上，并端接在信息插座上。管理区子系统：控制建筑物各楼层配线间内所有信号传输的路由，由分配线架（IDF）及跳线4组成。干线区子系统：通过垂直主干线缆实现楼层分配线间（IDF）到总设备间（MDF）的通信线路连接。设备间子系统：主要是由服务于计算机系统、网络集线器(HUB）、程控交换机（PABX）等的铜缆和光缆配线架、机柜、交联跳线、标签标记及地线等组成。建筑群子系统：实现建筑物之间的相互连接。2．1．2系统特点综合性系统可以满足各种不同的电脑与通信需求,包括:高速与低速的数据系统图形终端及绘图机传送的图象资料电视会议与保安系统的视频信号模块化系统所有的接插件、适配器均为模块化方便使用灵活性搭配满足各种带宽的线缆、光缆,众多品种的适配器适合不同设备的需要扩充性是一种模块化星型结构，整个系统便于扩充及更改,同时可非常简便地分析系统可能出现的故障。52．1．3结构化布线系统与应用系统的关系结构化布线系统与应用系统的独立性商用建筑物布线标准EIA/TIA568也规定：用星型结构的物理布线实现各种形式的网络逻辑拓扑结构，即无论将来网络技术如何发展，其局域网络的拓扑结构一定是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线灵活变换，便可实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/TOKEN-RING,X3T9.5TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构。而位于稍高层次的网络层、传输层则与物理布线本身相互独立。至于更高层次的网络应用软件(如NETWARE/WindowsNT等)以及网络管理软件(如CISCO公司的CiscoView、IBM公司的NetView、HP公司的OpenView等)与布线系统也完全相互独立。同时，网络技术的发展，也要求建筑物的物理布线具有...
