(完整版)钢便桥施工方案

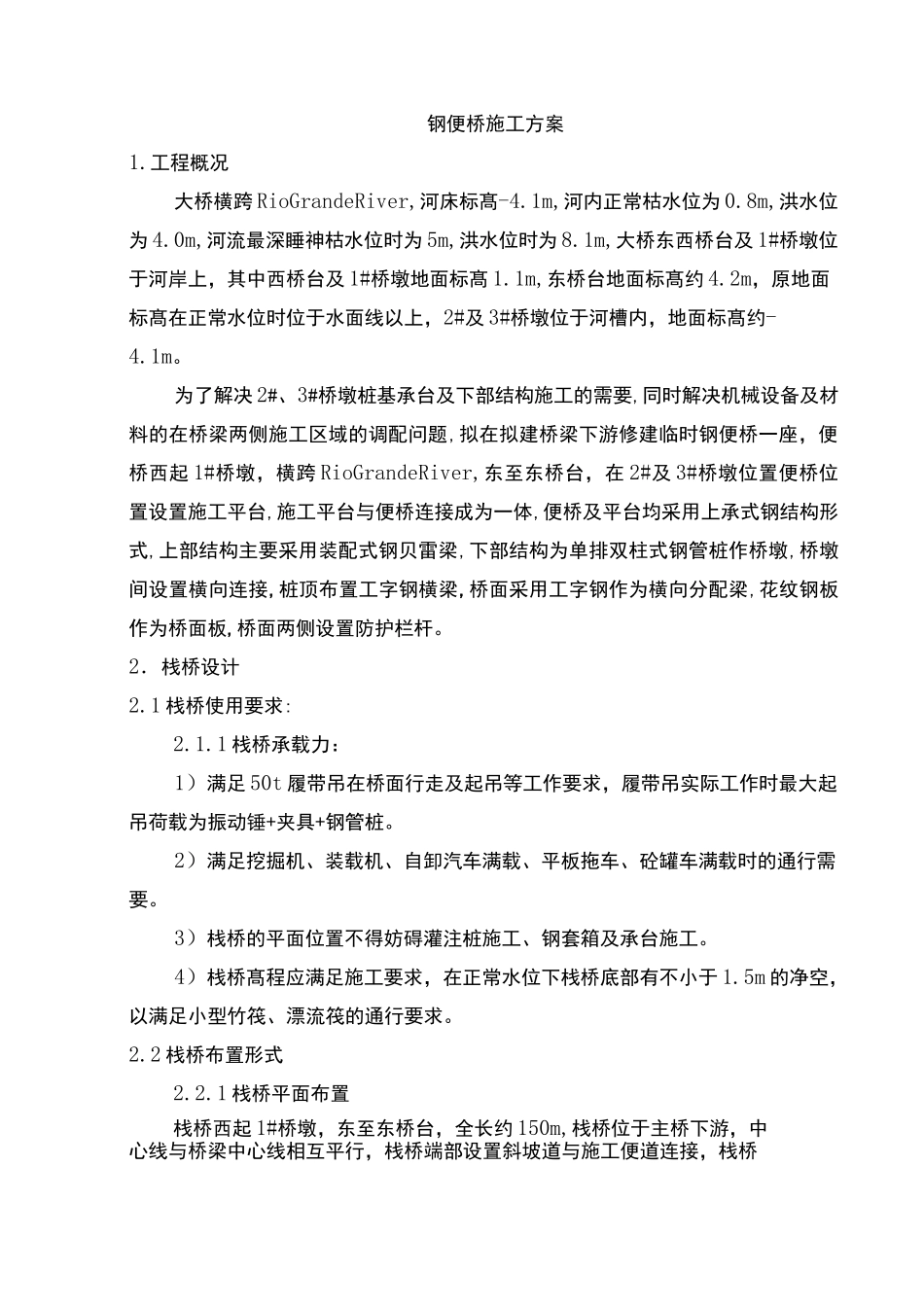

(完整版)钢便桥施工方案_第1页
1/13
(完整版)钢便桥施工方案_第2页
2/13

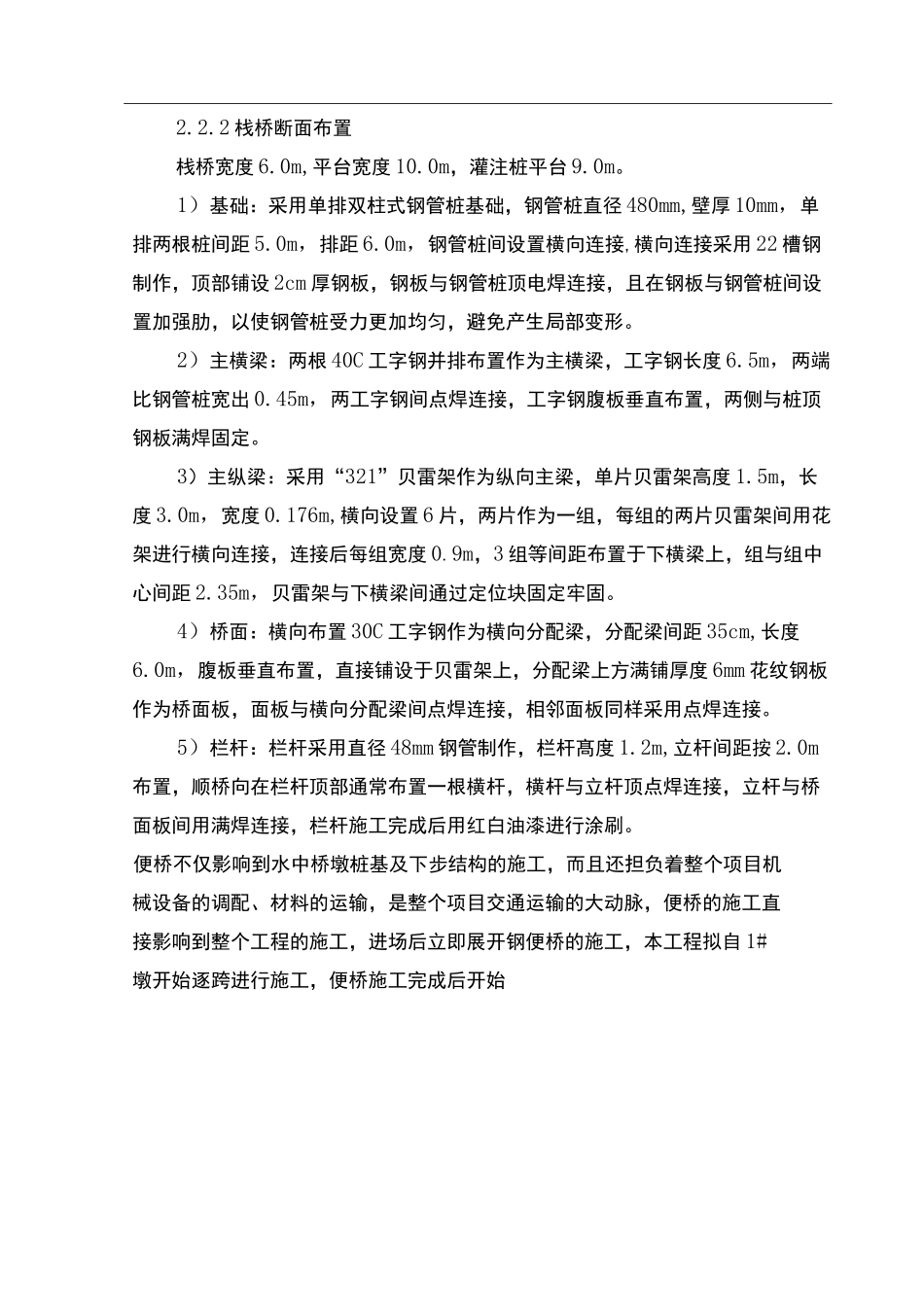

(完整版)钢便桥施工方案_第3页
3/13
钢便桥施工方案1.工程概况大桥横跨 RioGrandeRiver,河床标髙-4.1m,河内正常枯水位为 0.8m,洪水位为 4.0m,河流最深睡神枯水位时为 5m,洪水位时为 8.1m,大桥东西桥台及 1#桥墩位于河岸上,其中西桥台及 1#桥墩地面标髙 1.1m,东桥台地面标髙约 4.2m,原地面标髙在正常水位时位于水面线以上,2#及 3#桥墩位于河槽内,地面标髙约-4.1m。为了解决 2#、3#桥墩桩基承台及下部结构施工的需要,同时解决机械设备及材料的在桥梁两侧施工区域的调配问题,拟在拟建桥梁下游修建临时钢便桥一座,便桥西起 1#桥墩,横跨 RioGrandeRiver,东至东桥台,在 2#及 3#桥墩位置便桥位置设置施工平台,施工平台与便桥连接成为一体,便桥及平台均采用上承式钢结构形式,上部结构主要采用装配式钢贝雷梁,下部结构为单排双柱式钢管桩作桥墩,桥墩间设置横向连接,桩顶布置工字钢横梁,桥面采用工字钢作为横向分配梁,花纹钢板作为桥面板,桥面两侧设置防护栏杆。2.栈桥设计2.1 栈桥使用要求:2.1.1 栈桥承载力:1)满足 50t 履带吊在桥面行走及起吊等工作要求,履带吊实际工作时最大起吊荷载为振动锤+夹具+钢管桩。2)满足挖掘机、装载机、自卸汽车满载、平板拖车、砼罐车满载时的通行需要。3)栈桥的平面位置不得妨碍灌注桩施工、钢套箱及承台施工。4)栈桥髙程应满足施工要求,在正常水位下栈桥底部有不小于 1.5m 的净空,以满足小型竹筏、漂流筏的通行要求。2.2 栈桥布置形式2.2.1 栈桥平面布置栈桥西起 1#桥墩,东至东桥台,全长约 150m,栈桥位于主桥下游,中心线与桥梁中心线相互平行,栈桥端部设置斜坡道与施工便道连接,栈桥在 2#、3#桥墩位置向外突出形成平台,以满足桥台施工的需要。2.2.2 栈桥断面布置栈桥宽度 6.0m,平台宽度 10.0m,灌注桩平台 9.0m。1)基础:采用单排双柱式钢管桩基础,钢管桩直径 480mm,壁厚 10mm,单排两根桩间距 5.0m,排距 6.0m,钢管桩间设置横向连接,横向连接采用 22 槽钢制作,顶部铺设 2cm 厚钢板,钢板与钢管桩顶电焊连接,且在钢板与钢管桩间设置加强肋,以使钢管桩受力更加均匀,避免产生局部变形。2)主横梁:两根 40C 工字钢并排布置作为主横梁,工字钢长度 6.5m,两端比钢管桩宽出 0.45m,两工字钢间点焊连接,工字钢腹板垂直布置,两侧与桩顶钢板满焊固定。3)主纵梁:采用“321”贝雷架作为纵向主梁,单片贝雷架高度 1.5m,长度 3.0m,宽度 0.176m,横向设置 6 片,两片作为一组,每组的两...
