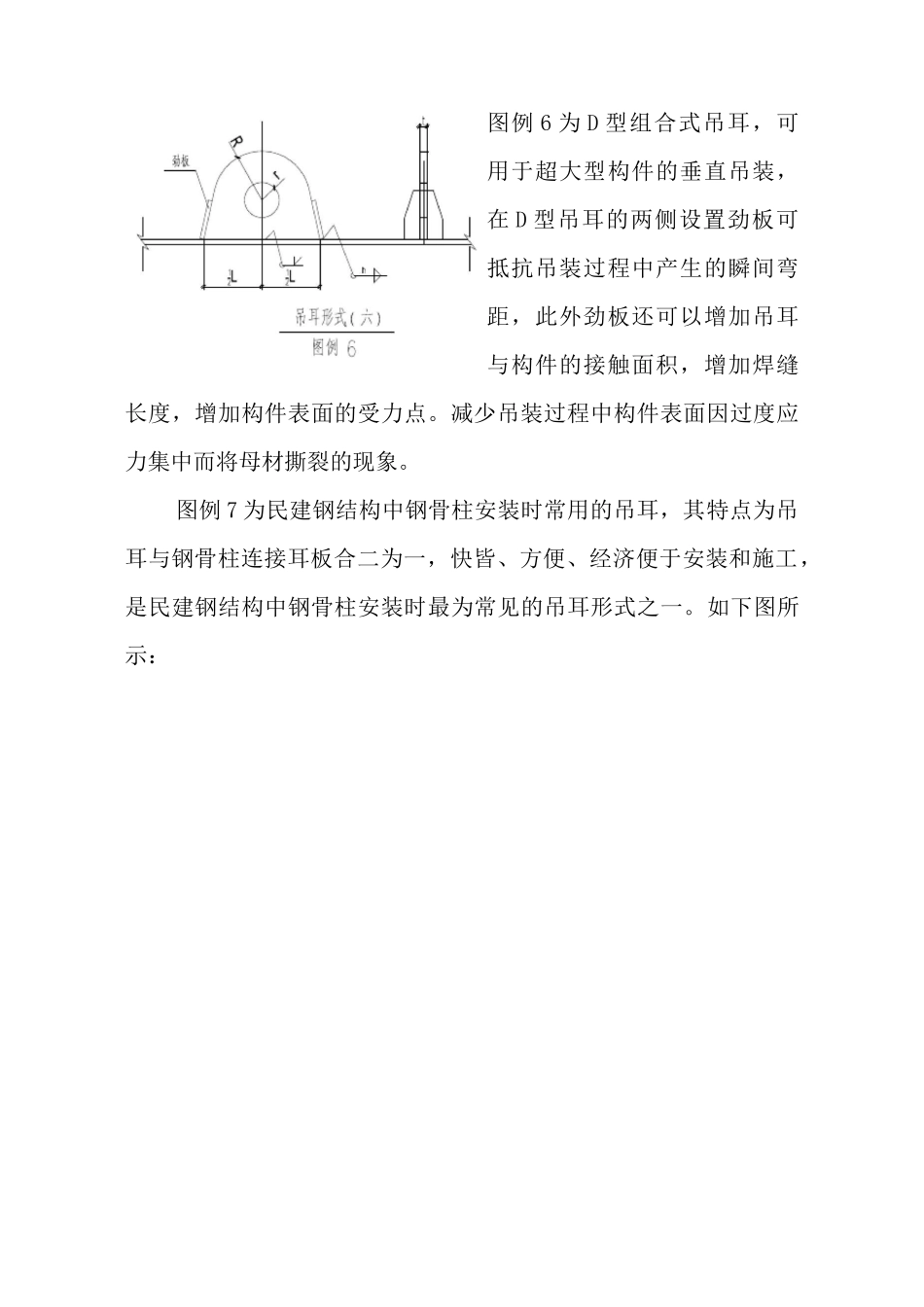

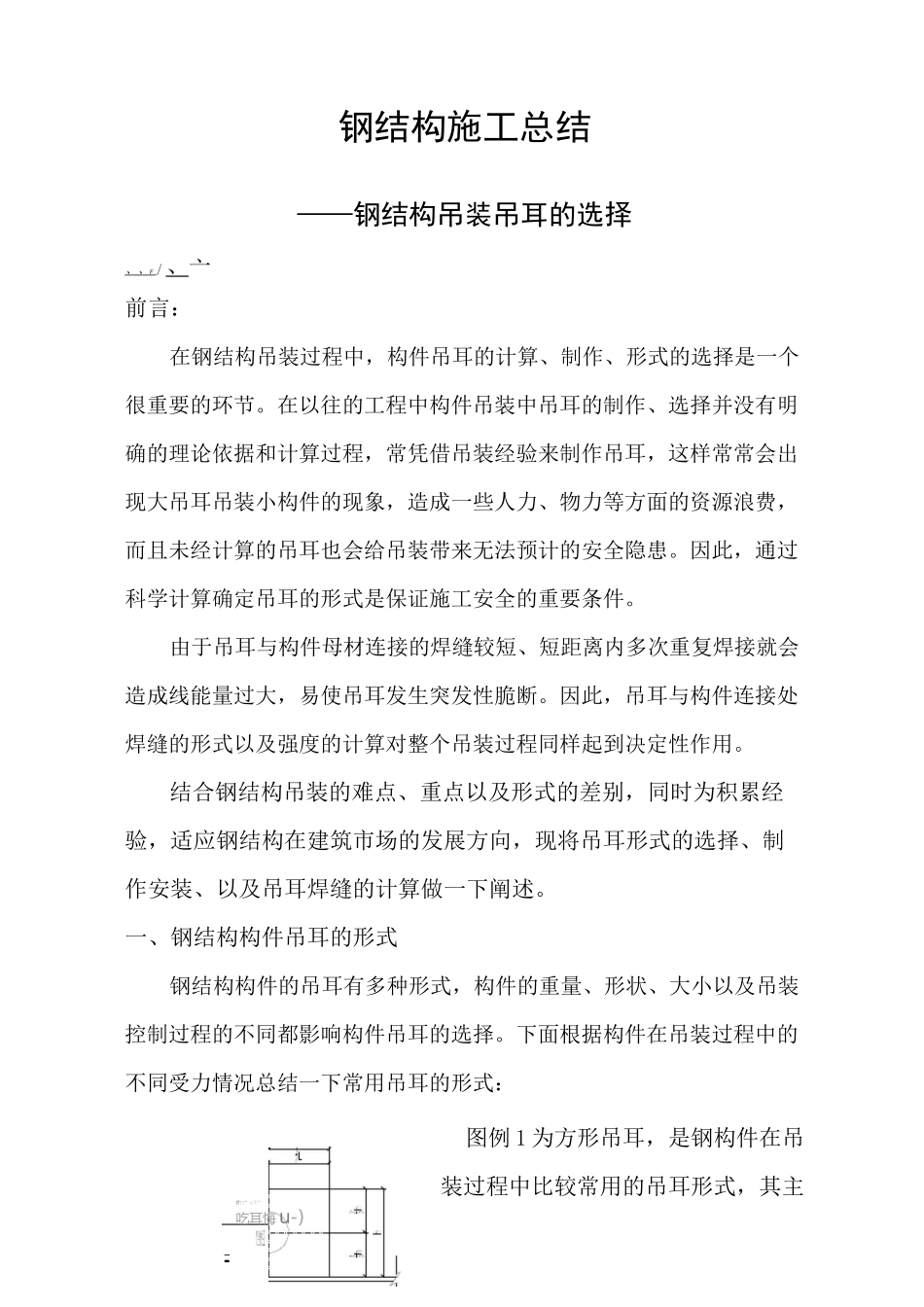

钢结构施工总结——钢结构吊装吊耳的选择、、 F 」、亠前言：在钢结构吊装过程中，构件吊耳的计算、制作、形式的选择是一个很重要的环节。在以往的工程中构件吊装中吊耳的制作、选择并没有明确的理论依据和计算过程，常凭借吊装经验来制作吊耳，这样常常会出现大吊耳吊装小构件的现象，造成一些人力、物力等方面的资源浪费，而且未经计算的吊耳也会给吊装带来无法预计的安全隐患。因此，通过科学计算确定吊耳的形式是保证施工安全的重要条件。由于吊耳与构件母材连接的焊缝较短、短距离内多次重复焊接就会造成线能量过大，易使吊耳发生突发性脆断。因此，吊耳与构件连接处焊缝的形式以及强度的计算对整个吊装过程同样起到决定性作用。结合钢结构吊装的难点、重点以及形式的差别，同时为积累经验，适应钢结构在建筑市场的发展方向，现将吊耳形式的选择、制作安装、以及吊耳焊缝的计算做一下阐述。一、钢结构构件吊耳的形式钢结构构件的吊耳有多种形式，构件的重量、形状、大小以及吊装控制过程的不同都影响构件吊耳的选择。下面根据构件在吊装过程中的不同受力情况总结一下常用吊耳的形式：图例 1 为方形吊耳，是钢构件在吊装过程中比较常用的吊耳形式，其主—■rlTT*-n/V*吃耳悔u-)要用于小构件的垂直吊装（包括立式和卧式）瀚 2图例 2 为 D 型吊耳，是吊耳的普遍形式，其主要用于吊装时无侧向力较大构件的垂直吊装。这一吊耳形式比较普遍，在构件吊装过程中应用比较广泛。3 为可旋转式垂直提升吊耳，形式在国外的工程中应用比较使构件在提升的过程中沿着销于使大型构件在提升过程中翻園卸I图例此吊耳的多，它可以轴转动，易身、旋转。图例4 为斜拉式 D 型吊耳，此吊耳主要用于构件在吊装时垂直方向不便安装吊耳，安装吊耳的地方与吊车起重方向成一平面角度。丽 2图例 5 为组合式吊耳之一，在吊装过程中比较少见，根据其结构和受力形式可用于超大型构件的吊装，吊耳安装方向与构件的起重方向可成一空间角度。图例 6 为 D 型组合式吊耳，可用于超大型构件的垂直吊装，在 D 型吊耳的两侧设置劲板可抵抗吊装过程中产生的瞬间弯距，此外劲板还可以增加吊耳与构件的接触面积，增加焊缝长度，增加构件表面的受力点。减少吊装过程中构件表面因过度应力集中而将母材撕裂的现象。图例 7 为民建钢结构中钢骨柱安装时常用的吊耳，其特点为吊耳与钢骨柱连接耳板合二为一，快皆、方便、经济便于安装和施工，是民建钢结构中钢骨柱安装时...
