基坑支护施工方案(喷锚、挂网、钢管桩)

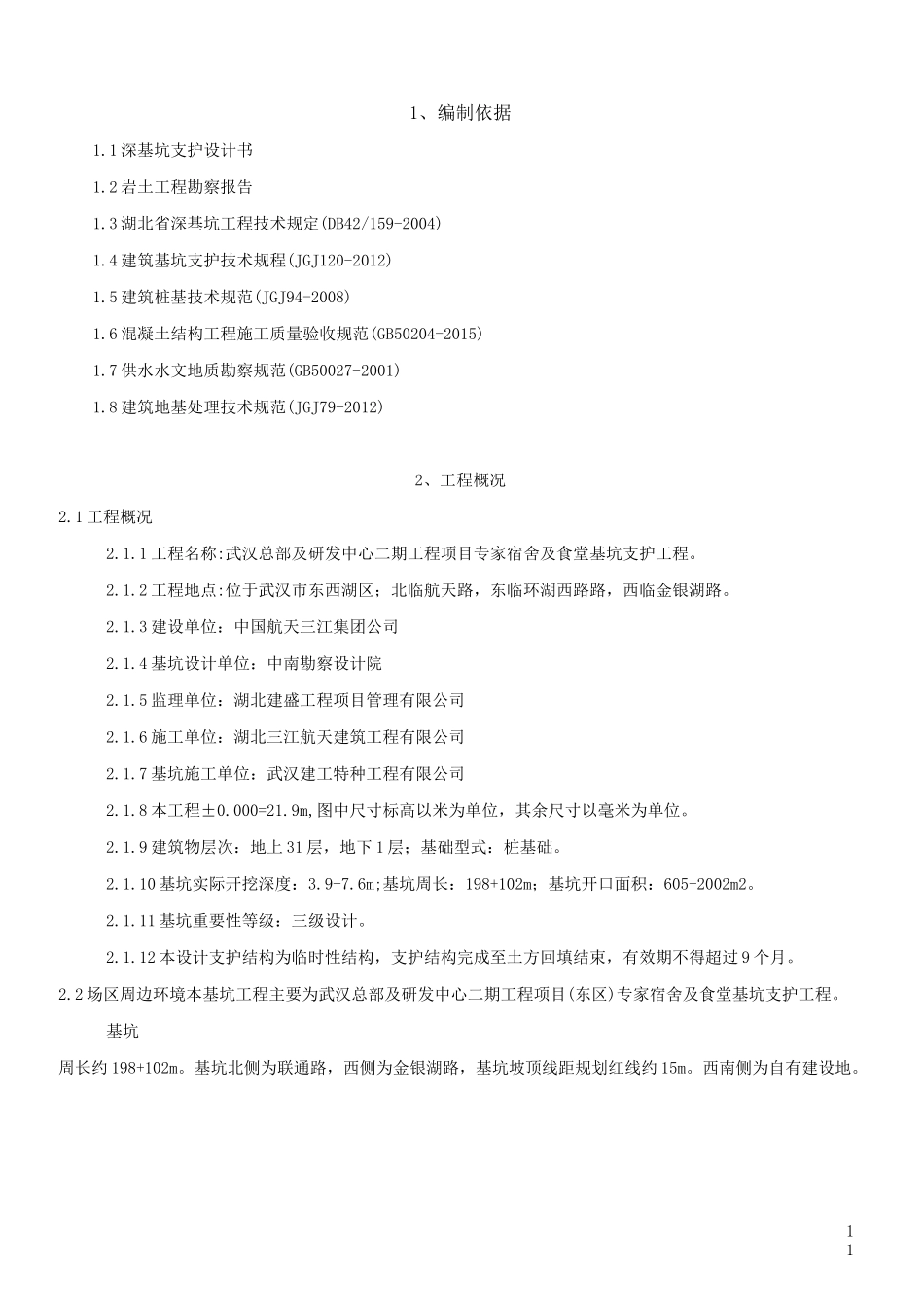

基坑支护施工方案(喷锚、挂网、钢管桩)_第1页
1/17

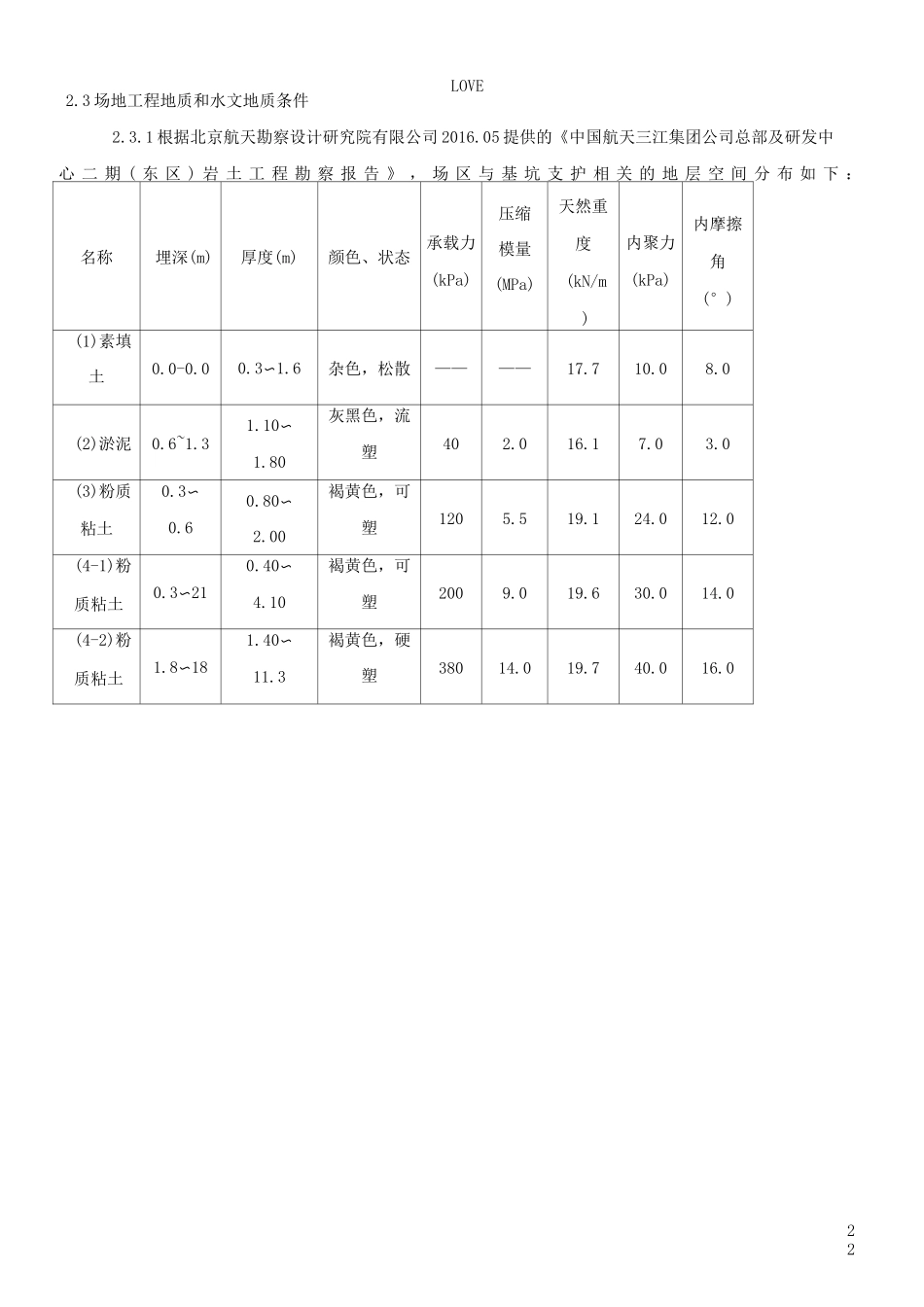

基坑支护施工方案(喷锚、挂网、钢管桩)_第2页
2/17
基坑支护施工方案(喷锚、挂网、钢管桩)_第3页
3/17
111、编制依据1.1 深基坑支护设计书1.2 岩土工程勘察报告1.3 湖北省深基坑工程技术规定(DB42/159-2004)1.4 建筑基坑支护技术规程(JGJ120-2012)1.5 建筑桩基技术规范(JGJ94-2008)1.6 混凝土结构工程施工质量验收规范(GB50204-2015)1.7 供水水文地质勘察规范(GB50027-2001)1.8 建筑地基处理技术规范(JGJ79-2012)2、工程概况2.1 工程概况2.1.1 工程名称:武汉总部及研发中心二期工程项目专家宿舍及食堂基坑支护工程。2.1.2 工程地点:位于武汉市东西湖区;北临航天路,东临环湖西路路,西临金银湖路。2.1.3 建设单位:中国航天三江集团公司2.1.4 基坑设计单位:中南勘察设计院2.1.5 监理单位:湖北建盛工程项目管理有限公司2.1.6 施工单位:湖北三江航天建筑工程有限公司2.1.7 基坑施工单位:武汉建工特种工程有限公司2.1.8 本工程±0.000=21.9m,图中尺寸标高以米为单位,其余尺寸以毫米为单位。2.1.9 建筑物层次:地上 31 层,地下 1 层;基础型式:桩基础。2.1.10 基坑实际开挖深度:3.9-7.6m;基坑周长:198+102m;基坑开口面积:605+2002m2。2.1.11 基坑重要性等级:三级设计。2.1.12 本设计支护结构为临时性结构,支护结构完成至土方回填结束,有效期不得超过 9 个月。2.2 场区周边环境本基坑工程主要为武汉总部及研发中心二期工程项目(东区)专家宿舍及食堂基坑支护工程。基坑周长约 198+102m。基坑北侧为联通路,西侧为金银湖路,基坑坡顶线距规划红线约 15m。西南侧为自有建设地。LOVE222.3 场地工程地质和水文地质条件2.3.1 根据北京航天勘察设计研究院有限公司 2016.05 提供的《中国航天三江集团公司总部及研发中心 二 期 ( 东 区 ) 岩 土 工 程 勘 察 报 告 》 , 场 区 与 基 坑 支 护 相 关 的 地 层 空 间 分 布 如 下 :名称埋深(m)厚度(m)颜色、状态承载力(kPa)压缩模量(MPa)天然重度(kN/m)内聚力(kPa)内摩擦角(°)(1)素填土0.0-0.00.3〜1.6杂色,松散————17.710.08.0(2)淤泥0.6~1.31.10〜1.80灰黑色,流塑402.016.17.03.0(3)粉质粘土0.3〜0.60.80〜2.00褐黄色,可塑1205.519.124.012.0(4-1)粉质粘土0.3〜210.40〜4.10褐黄色,可塑2009.019.630.014.0(4-2)粉质粘土1.8〜181.40〜11.3褐黄色,硬塑38014.019.740.016.0LOVE14LOVE233.1.2 该工程施工场地较为开阔,基坑北面分别布置临建、道路及材料堆场,对施工安全影响较大。土方开挖采取水平分段、垂直分层的...
