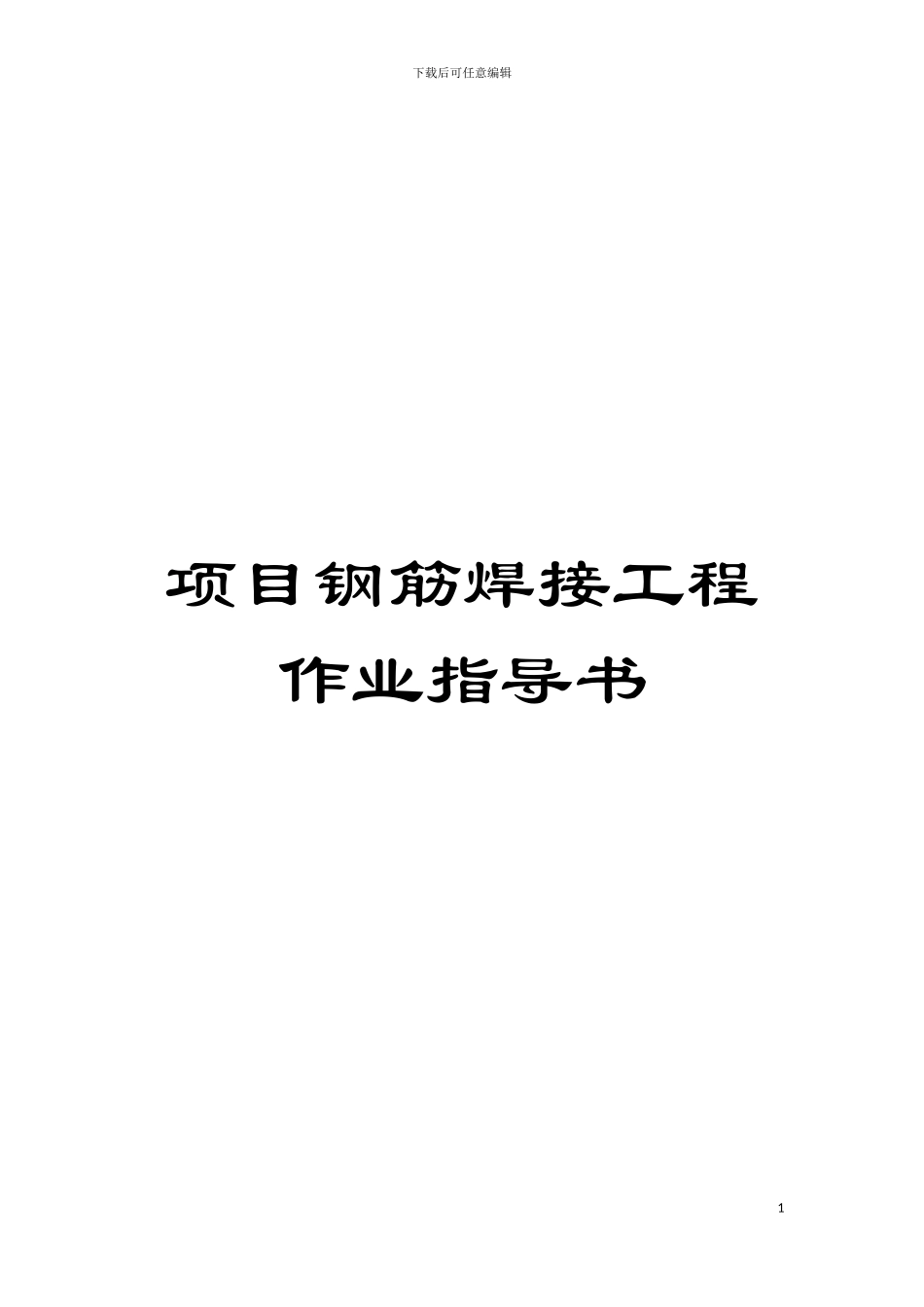

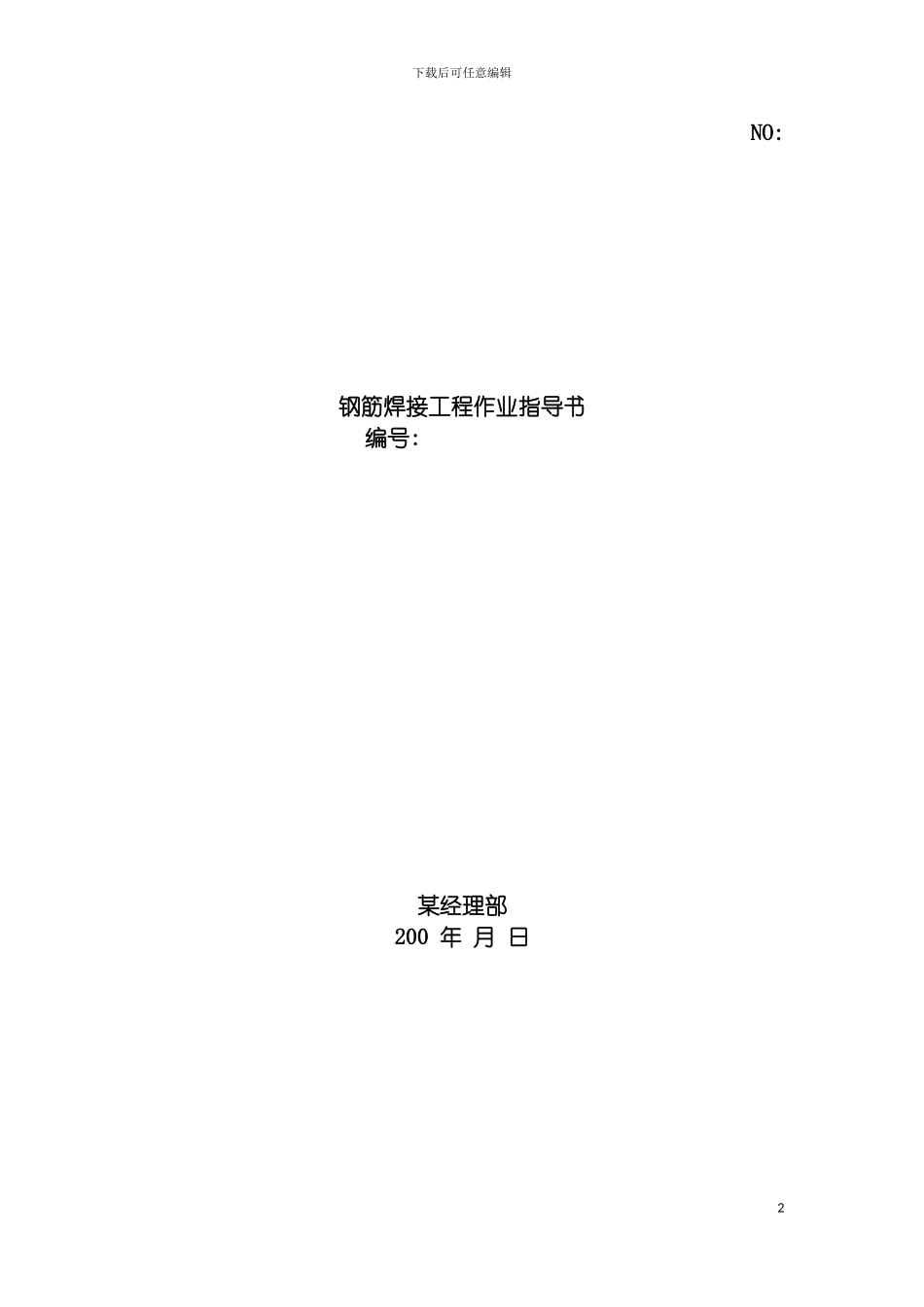

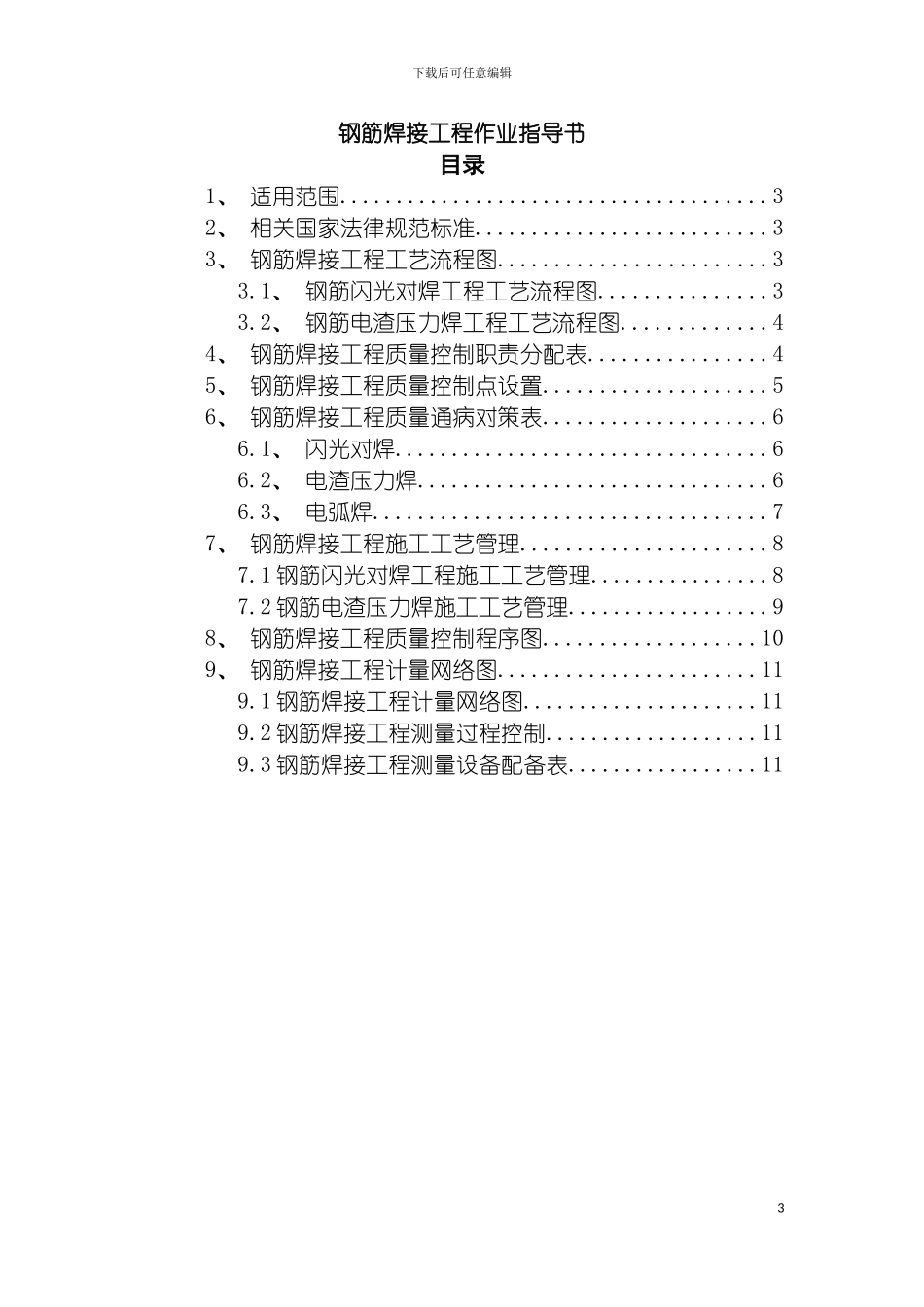

下载后可任意编辑项目钢筋焊接工程作业指导书1下载后可任意编辑NO: 钢筋焊接工程作业指导书 编号: 某经理部200 年 月 日2下载后可任意编辑钢筋焊接工程作业指导书目录1、 适用范围......................................32、 相关国家法律规范标准..........................33、 钢筋焊接工程工艺流程图........................33.1、 钢筋闪光对焊工程工艺流程图...............33.2、 钢筋电渣压力焊工程工艺流程图.............44、 钢筋焊接工程质量控制职责分配表................45、 钢筋焊接工程质量控制点设置....................56、 钢筋焊接工程质量通病对策表....................66.1、 闪光对焊.................................66.2、 电渣压力焊...............................66.3、 电弧焊...................................77、 钢筋焊接工程施工工艺管理......................87.1 钢筋闪光对焊工程施工工艺管理................87.2 钢筋电渣压力焊施工工艺管理..................98、 钢筋焊接工程质量控制程序图...................109、 钢筋焊接工程计量网络图.......................119.1 钢筋焊接工程计量网络图.....................119.2 钢筋焊接工程测量过程控制...................119.3 钢筋焊接工程测量设备配备表.................113下载后可任意编辑钢筋焊接工程作业指导书1、 适用范围本作业指导适用于工业与民用建筑钢筋焊接工程的施工操作。2、 相关国家法律规范标准《钢筋焊接及验收规程》( JGJ18- ) 、 《钢筋焊接接头试验方法标准》( JGJ/T27- ) 。3、 钢筋焊接工程工艺流程图3.1、 钢筋闪光对焊工程工艺流程图4下载后可任意编辑3.2、 钢筋电渣压力焊工程工艺流程图4、 钢筋焊接工程质量控制职责分配表工程名称目标项目检查项目质量标准质量保证关联部门技术材料工长试验班组钢 筋焊接( 闪 光对焊 、 电 弧焊 、 电 渣压 力焊) 工程焊条焊剂质量合格证合格证填写内容齐全√△轴线垂直、 无倾斜接头垂直度符合法律规范规定△√操作工具夹具不变形、 不松动√△操作执行工艺标准△△√焊包饱满、 均匀钢筋端头端头平直、 倾斜过大切去△√操作按操作规程施工△△√焊接接头无裂纹、 夹渣、 气孔、 焊瘤、 烧穿和弧坑焊条、 焊剂不得受潮√△钢筋端头钢筋端头无油污、 铁锈△√焊接电流焊接电流及通电时间等工艺参数由试焊确定, ...
