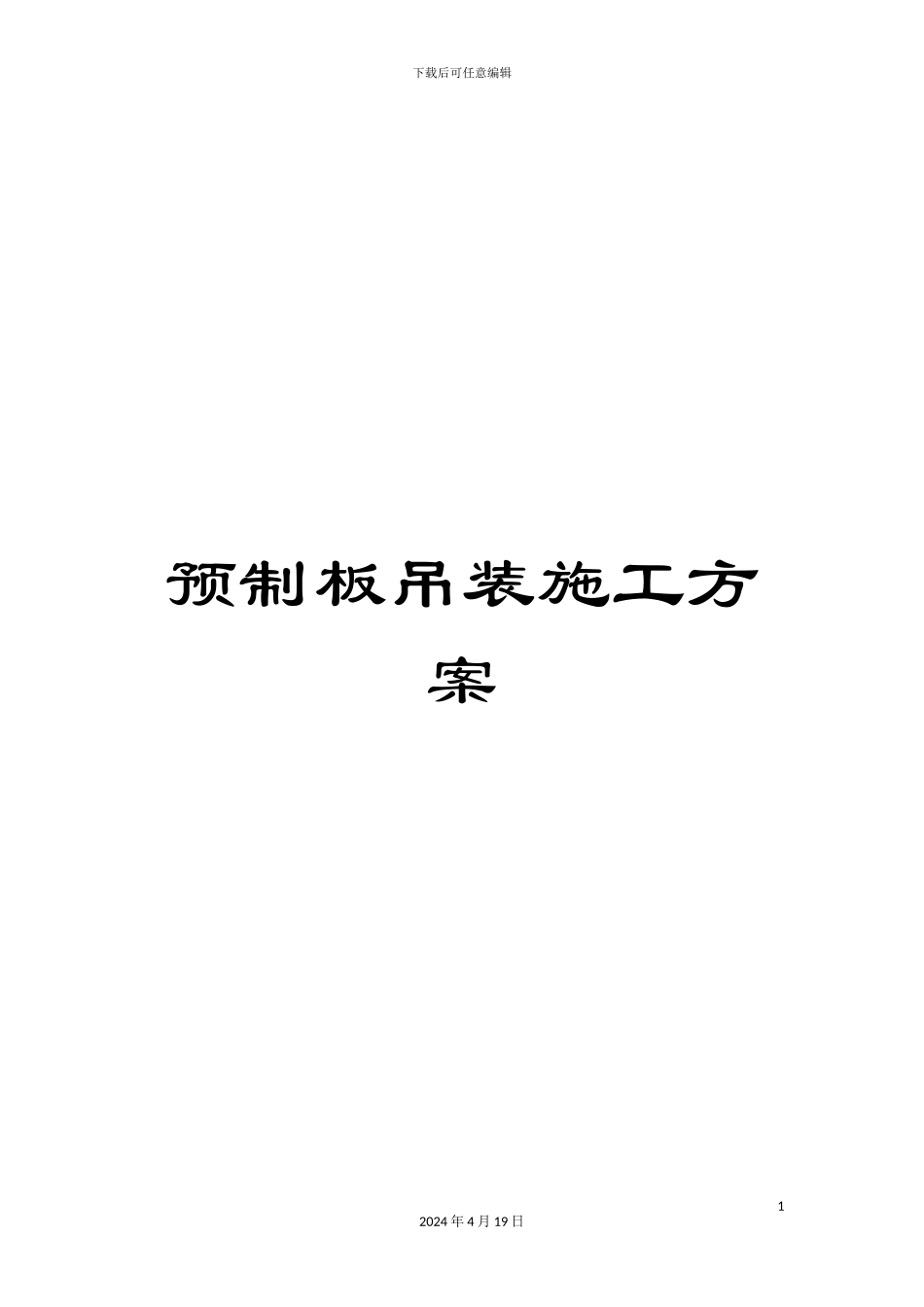

预制板吊装施工方案

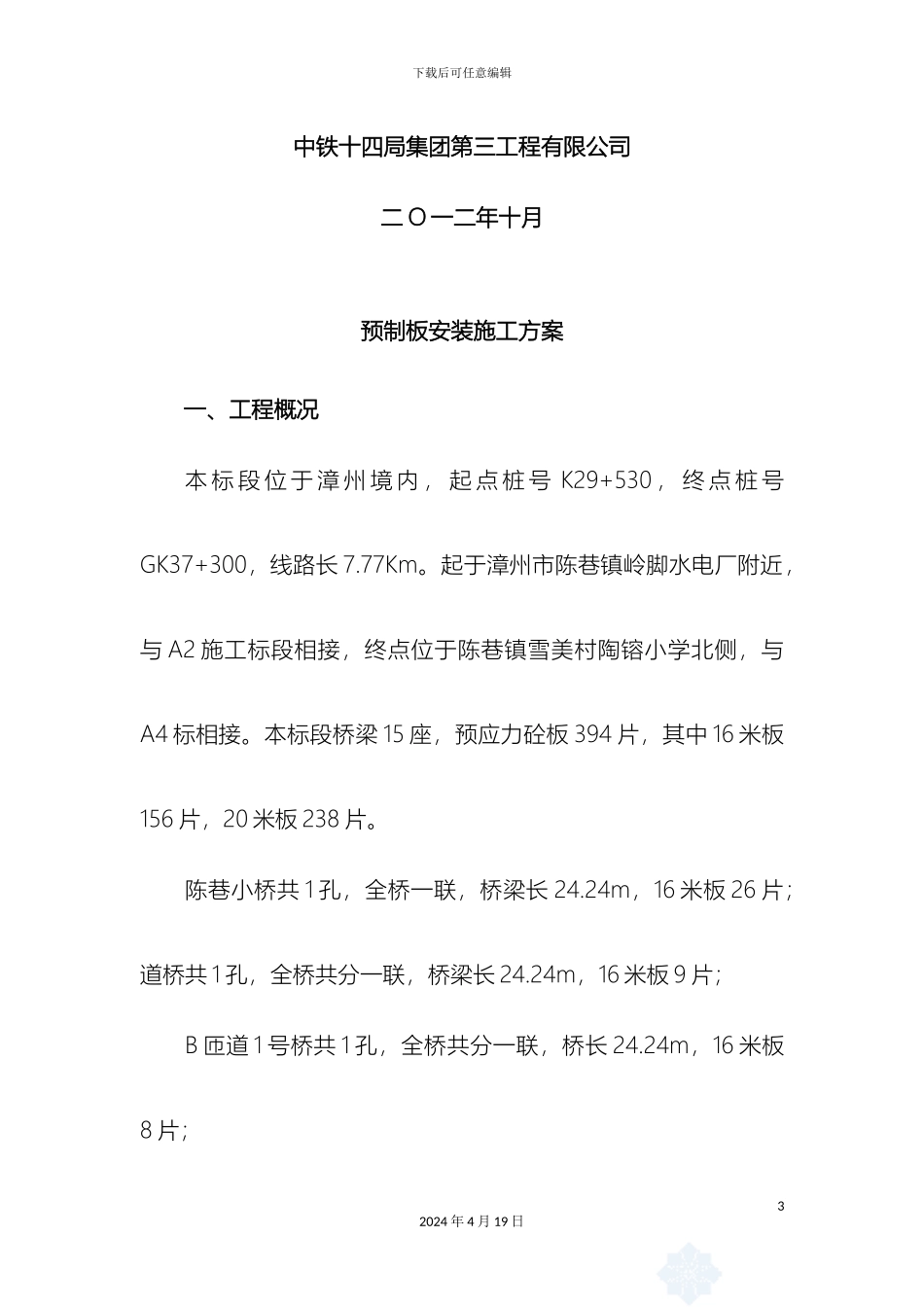

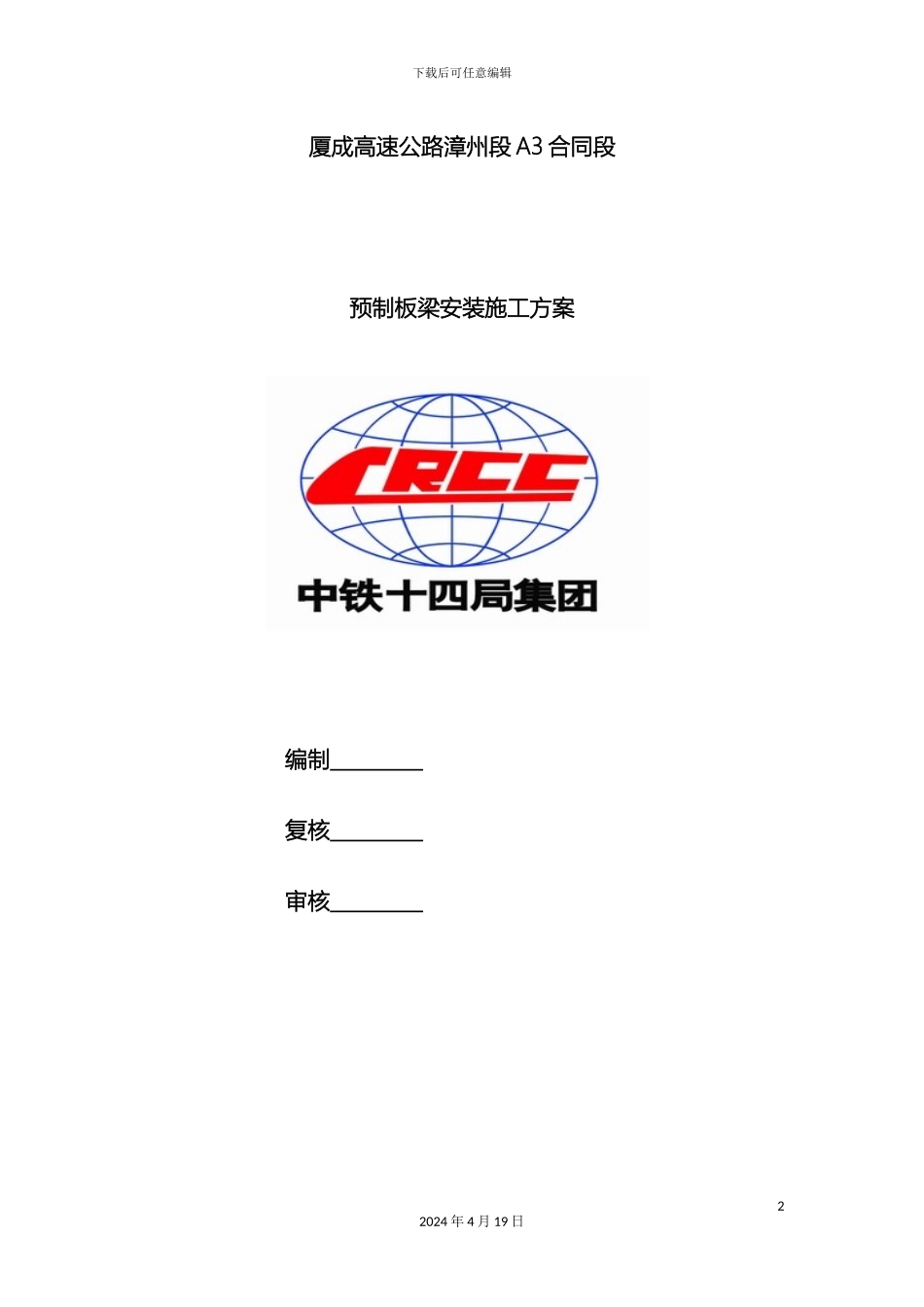

下载后可任意编辑预制板吊装施工方案12024 年 4 月 19 日下载后可任意编辑厦成高速公路漳州段 A3 合同段预制板梁安装施工方案编制 复核 审核 22024 年 4 月 19 日下载后可任意编辑中铁十四局集团第三工程有限公司二 O 一二年十月预制板安装施工方案一、工程概况本 标 段 位 于 漳 州 境 内 ， 起 点 桩 号 K29+530 ， 终 点 桩 号GK37+300，线路长 7.77Km。起于漳州市陈巷镇岭脚水电厂附近，与 A2 施工标段相接，终点位于陈巷镇雪美村陶镕小学北侧，与A4 标相接。本标段桥梁 15 座，预应力砼板 394 片，其中 16 米板156 片，20 米板 238 片。陈巷小桥共 1 孔，全桥一联，桥梁长 24.24m，16 米板 26 片；道桥共 1 孔，全桥共分一联，桥梁长 24.24m，16 米板 9 片；B 匝道 1 号桥共 1 孔，全桥共分一联，桥长 24.24m，16 米板8 片；32024 年 4 月 19 日下载后可任意编辑B 匝道 3 号桥共 1 孔，全桥共分一联，桥长 24.24m，16 米板8 片；C 匝道桥共 1 孔，全桥共分一联，桥梁长 20.04m，16 米板 9片；雪美中桥共 3 孔，全桥共分一联，桥梁长 56.24m，16 米板96 片；莲塘大桥共 6 孔，桥梁长 130m，全桥一联，20 米板 238 片。本项目的建设对形成路桥机场快速通道，完善综合交通体系，促进区域经济进展和城市化进程，都具有重要意义。二、梁板安装总体计划根据安装的总体工期要求，我部计划从雪美中桥开始安装；然后安装莲塘大桥板梁；最后依次对陈巷小桥、A 匝道桥、B 匝道 1 号桥、B 匝道 3 号桥、C 匝道桥板梁进行安装，具体安装计划42024 年 4 月 19 日下载后可任意编辑如下：雪美中桥： 10 月 31 日～ 11 月 30 日；莲塘大桥右幅： 12 月 1 日～ 12 月 16 日；左幅： 1 月 10 日～ 1 月 25 日；陈巷小桥： 11 月 25 日～ 12 月 20 日；A 匝道桥： 12 月 15 日～ 12 月 22 日；B 匝道 1 号桥： 12 月 21 日～ 1 月 8 日；B 匝道 3 号桥： 12 月 28 日～ 1 月 12 日；C 匝道桥预： 1 月 5 日～ 1 月 20 日；二、梁板安装施工方案（1）施工顺序 1、支座定位放样 2、支座放样复核 3、支座安放 4、预制板装送 52024 年 4 月 19 日下载后可任意编辑 5、预制板吊装（2）、 施工前准备1、桥台流坡回填土到位，吊车及加长板车开行路线做好，应通...
