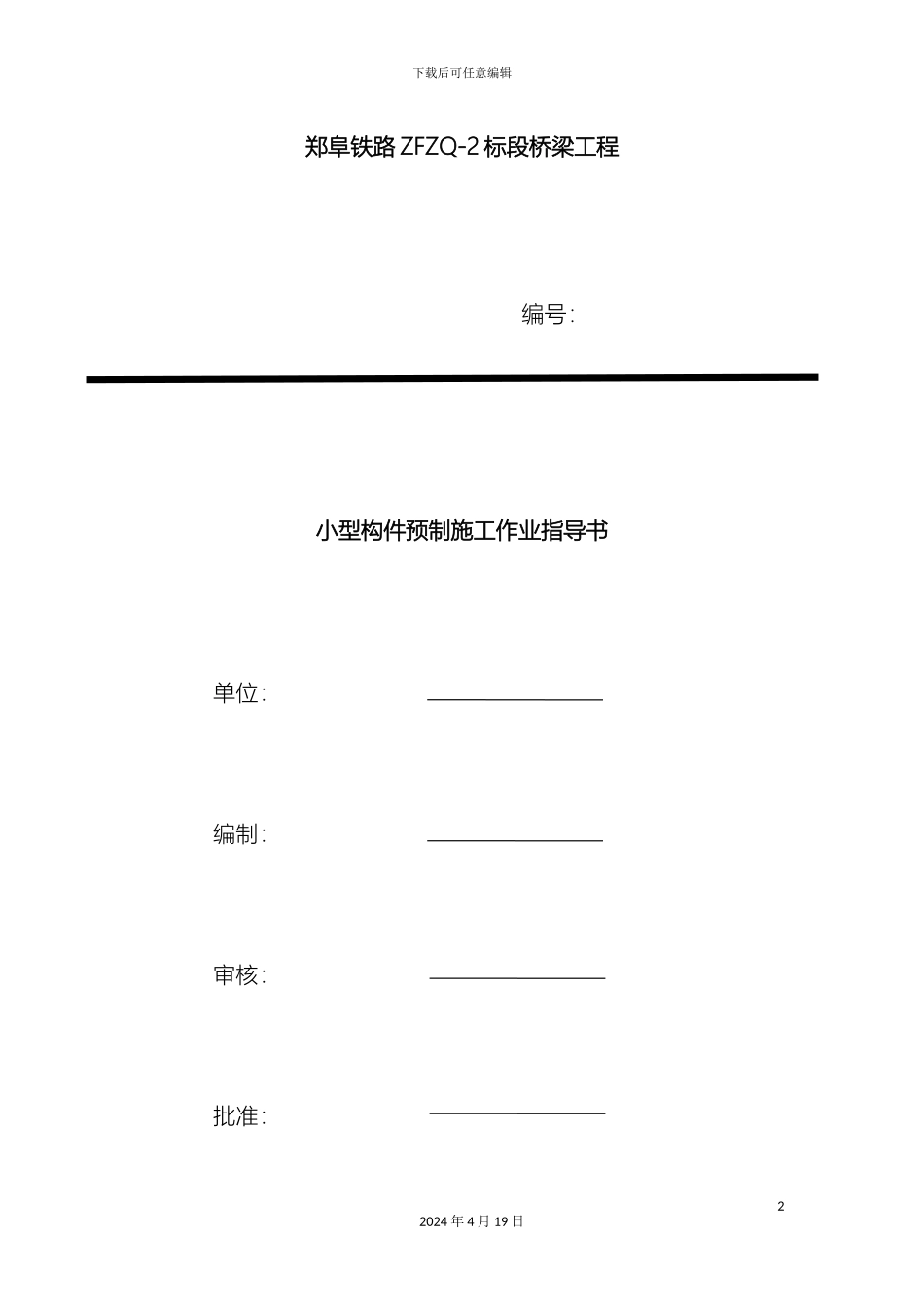

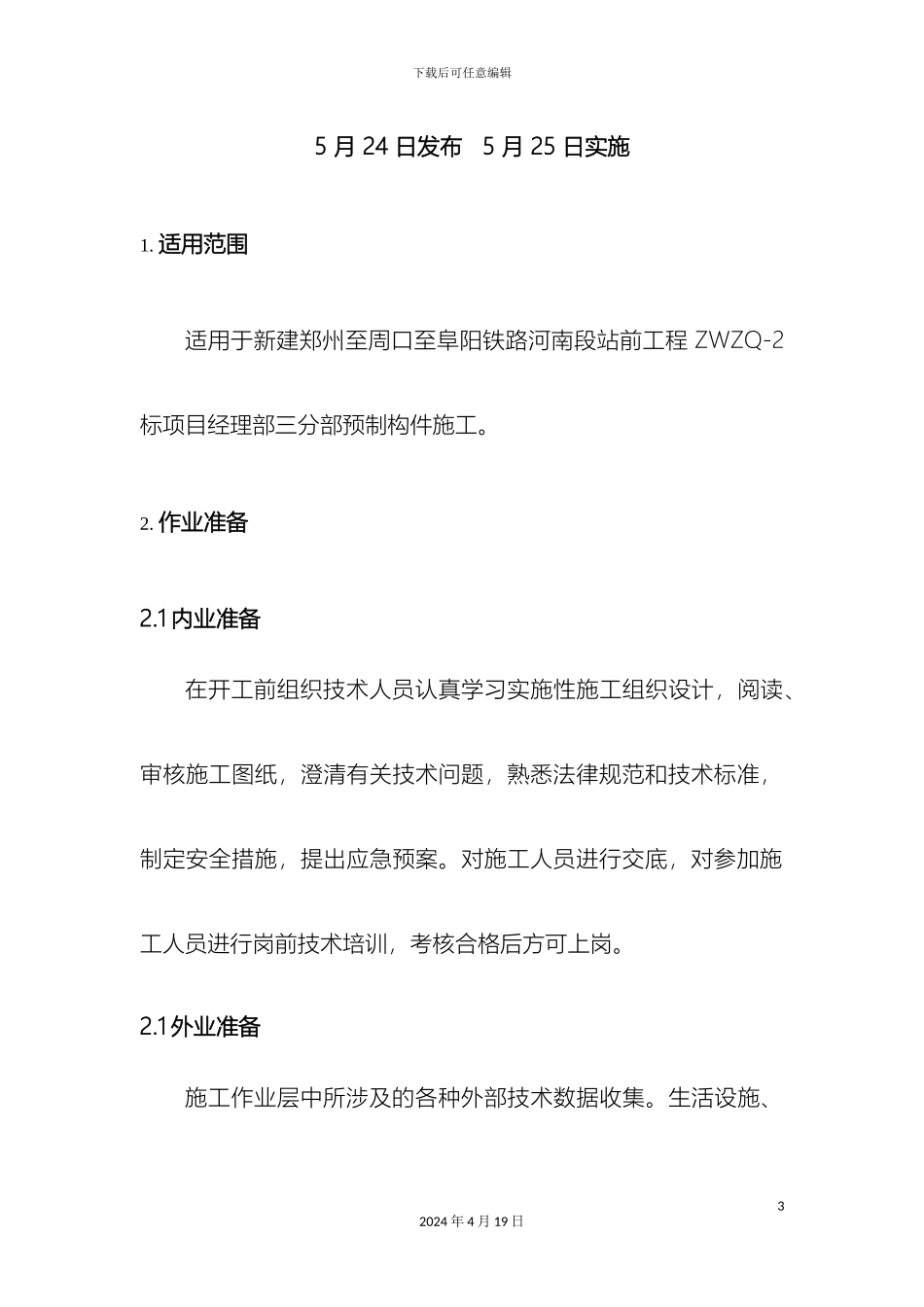

下载后可任意编辑预制构件作业指导书12024 年 4 月 19 日下载后可任意编辑郑阜铁路 ZFZQ-2 标段桥梁工程 编号：小型构件预制施工作业指导书 单位： 编制： 审核： 批准：22024 年 4 月 19 日下载后可任意编辑 5 月 24 日发布 5 月 25 日实施1. 适用范围适用于新建郑州至周口至阜阳铁路河南段站前工程 ZWZQ-2标项目经理部三分部预制构件施工。2. 作业准备2.1 内业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准，制定安全措施，提出应急预案。对施工人员进行交底，对参加施工人员进行岗前技术培训，考核合格后方可上岗。2.1 外业准备施工作业层中所涉及的各种外部技术数据收集。生活设施、32024 年 4 月 19 日下载后可任意编辑办公设施，满足主要管理技术人员进场生活、办公需要。3. 技术要求（1）所使用的机械及设备具有合格的出厂证明及使用期限。（2）所使用的原材料应具有质量合格证明并按相关要求抽检合格。（3）施工前按设计提供配合比进行室内试验，确定混凝土施工配合比。（4）构件尺寸符合要求。4. 施工程序与工艺流程4.1 施工工序钢筋制作安装→模板→砼浇筑振捣→带模养护→拆模养护→成品存放42024 年 4 月 19 日下载后可任意编辑4.2 工艺流程5.施工要求5.1 施工准备5.1.1 场地平整硬化施工前对构件预制场硬化，并做好排水设施，整平场地。52024 年 4 月 19 日合格模板制作验收钢筋制作安装砼浇筑振捣砼拌制运输养生区养生清理安装模板脱模成品检测不合格废品处理成品存放下载后可任意编辑5.1.2 预制构件试验在大量预制施工前，在设计范围以内选择有代表性构件进行工艺试验，确定工艺参数。预制块要振动密实，并记录拆模时间等，以确定科学合理的施工技术参数。将以上试验资料整理上报监理工程师批准后，用以指导小型构件预制施工。5.2 施工工艺5.2.1 遮板栏杆遮板分为 F1 型、F2 型及非标型；声屏障遮板 F1a 型、F2a 型及非标型；（1）模板1）栏杆遮板及声屏障遮板选用组合钢模，模板进场经过验收合格后方可投入使用。2）模板连接螺栓必须锁定牢固、稳定、不得有跑模现象；62024 年 4 月 19 日下载后可任意编辑3）预埋件安装预埋钢板与 U 型螺栓的位置严格根据图纸位置预埋，保证数量与位置准确无误。（2）钢筋工程声屏障遮板使用 HPB300φ10、HRB400φ12 钢筋，栏杆遮板使用 HPB300φ8...
