预应力桥梁施工组织设计方案VIP专享

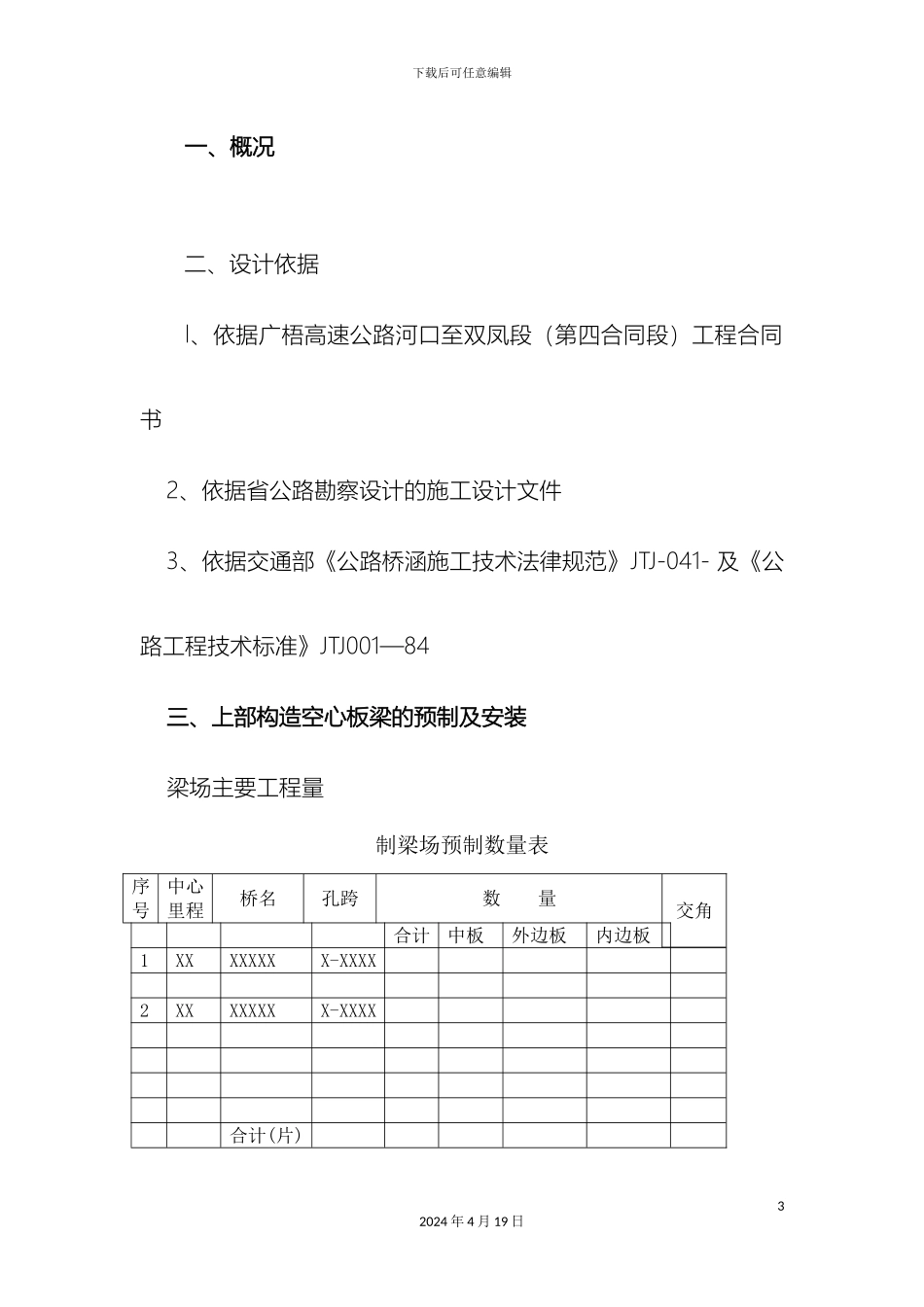

下载后可任意编辑预应力桥梁施工组织设计方案12024 年 4 月 19 日下载后可任意编辑 制梁场施工组织设计编制：总工程师：项目经理：××工程公司二○○一年八月22024 年 4 月 19 日下载后可任意编辑一、概况 二、设计依据l、依据广梧高速公路河口至双凤段（第四合同段）工程合同书 2、依据省公路勘察设计的施工设计文件 3、依据交通部《公路桥涵施工技术法律规范》JTJ-041- 及《公路工程技术标准》JTJ001—84 三、上部构造空心板梁的预制及安装 梁场主要工程量 制梁场预制数量表序号中心里程桥名孔跨数 量交角合计中板外边板内边板1XXXXXXXX-XXXX2XXXXXXXX-XXXX合计(片)32024 年 4 月 19 日下载后可任意编辑四、预制梁台座设置 ① 制梁场设置台座共计 16 个。 ② 制粱台座的要求：台座的地基应满足制梁的荷载和施工荷载的要求，有足够的强度和刚度，特别后张粱台座的支点，在张拉后梁体的全部重量由平均荷重压力逐变为两端点承受粱体荷载，在两端支点加大承受面积，并设置钢筋砼以增加承压能力。 ④ 台座设预拱应、按设计和计算所得： 16m 跨径普梁设预拱度为 ram，以消除张拉后产生的负弯 矩。 五、钢筋加工 钢筋的加工全部在场内下料、制弯成型、分类堆放排列，对骨架有焊接要求，须作施焊检样，经试验合格后、经监理工程师确认后方可成批焊接。梁体所用各种规格钢材包括钢铰线进场后必须进行质量检验，取得合格报告后经监理工程师认可后方可使用42024 年 4 月 19 日下载后可任意编辑 六、砼的施工 制梁场砼由项目部搅拌站供给，配备一台发电机组以备停电应急。砼由 5t 龙门吊运输吊装灌注砼，砼采纳插入式捣固棒振捣，对钢筋比较密集采纳人工配合捣固。砼的施工严格按施工法律规范要求进行施工 七、空心板的张拉 根据设计文件要求，张拉前对砼试件应进行抗压，强度达到90％方可进行，张拉应严格按规定顺序进行；同时以张拉力和伸长量进行双重控制，并认真作好张拉记录和量测张拉后产生的负弯矩 八、孔道压浆与封端 当梁体张拉后在 24 小时内应进行孔子道压浆，压浆前对孔道应进行清洗和处理。水泥浆按配合比拌制，现场须做流速和密水52024 年 4 月 19 日下载后可任意编辑试验，以确保水泥浆强度 封端梁体两端面必须凿毛处理，然后按设计绑扎(或点焊)钢筋(网)，经检查后立模并同时量测梁长。封端砼必须采纳同梁体砼级别相同的砼进行封端，一般采纳在浇筑其它梁体砼时进行封端，以确保...
