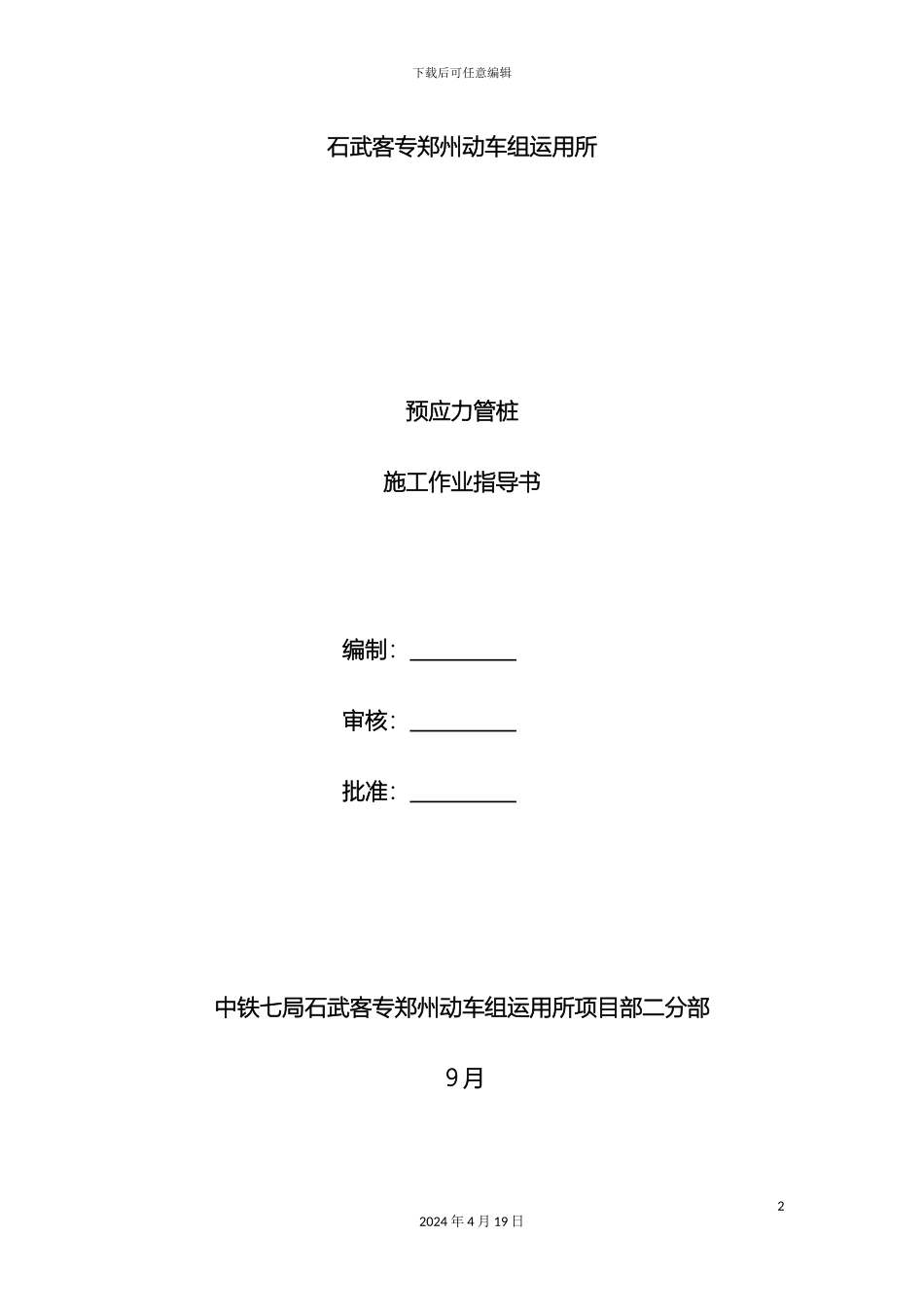

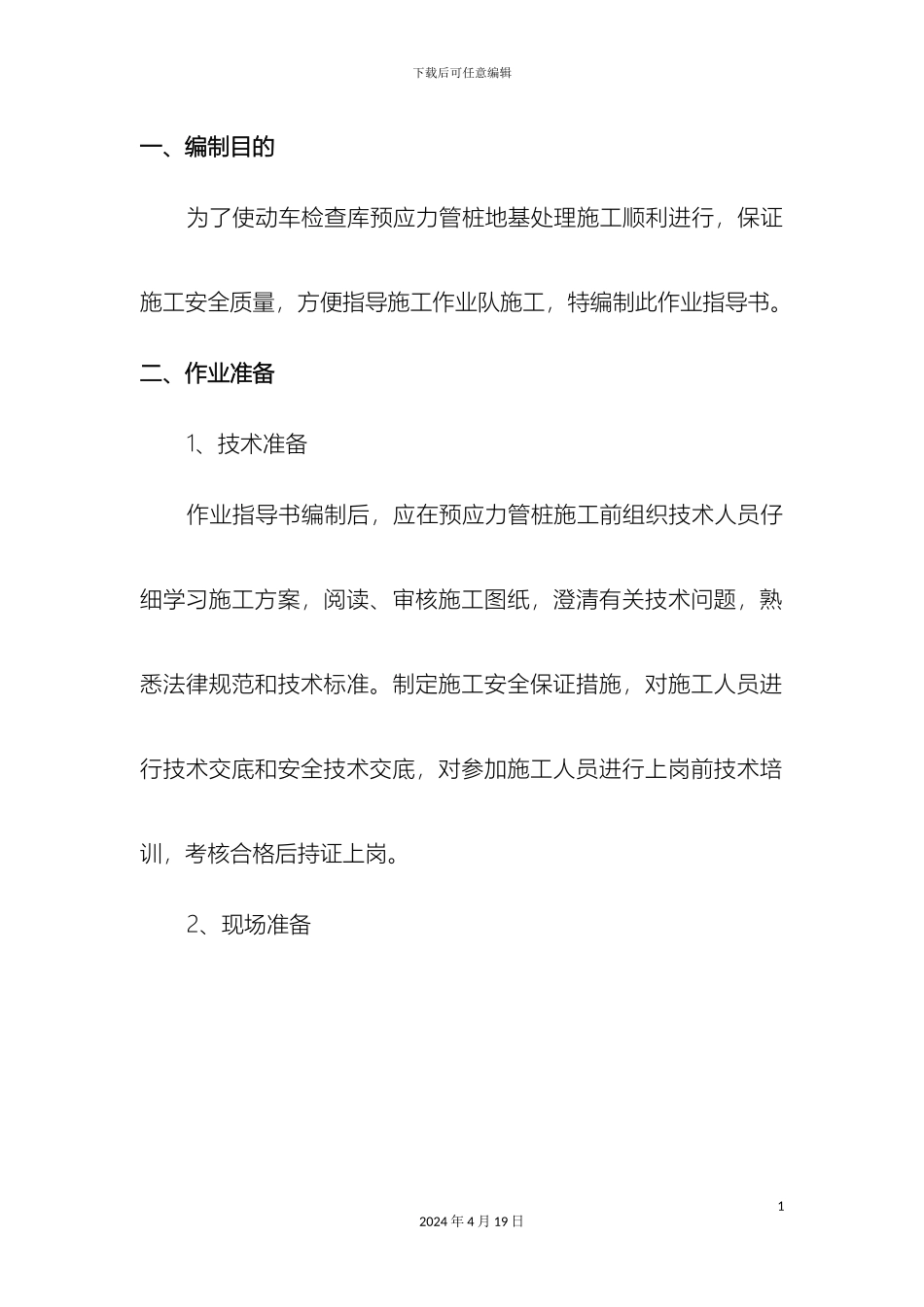

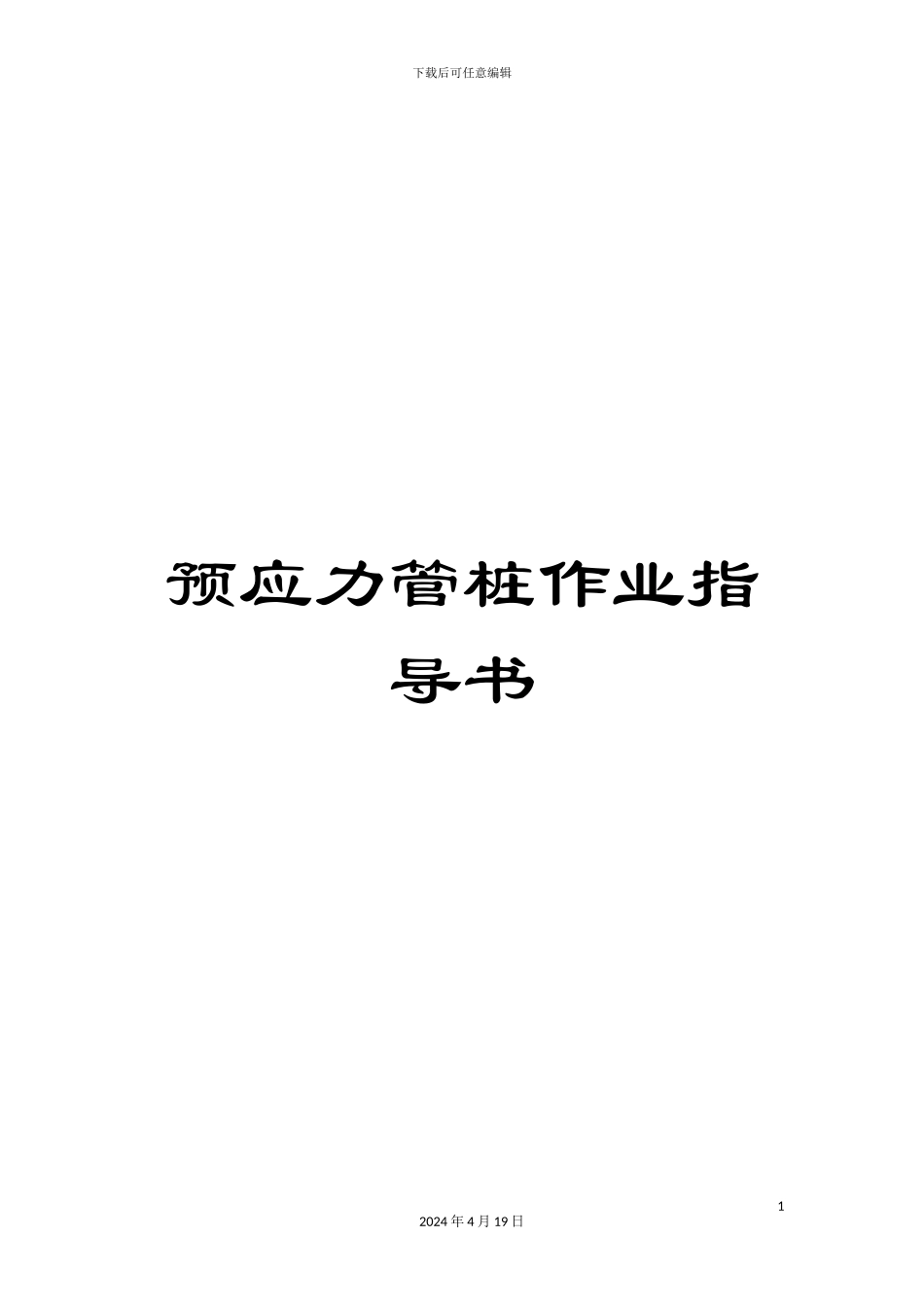

下载后可任意编辑预应力管桩作业指导书12024 年 4 月 19 日下载后可任意编辑石武客专郑州动车组运用所预应力管桩施工作业指导书编制： 审核： 批准： 中铁七局石武客专郑州动车组运用所项目部二分部 9 月22024 年 4 月 19 日下载后可任意编辑一、编制目的为了使动车检查库预应力管桩地基处理施工顺利进行，保证施工安全质量，方便指导施工作业队施工，特编制此作业指导书。二、作业准备1、技术准备作业指导书编制后，应在预应力管桩施工前组织技术人员仔细学习施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，对施工人员进行技术交底和安全技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2、现场准备12024 年 4 月 19 日下载后可任意编辑对需进行预应力管桩加固处理的地段进行清表，清除地下和空中障碍物，接通电源或采纳发电机发电，修建好柴油锤桩机、吊车进出行走和管桩运输便道。三、技术要求管桩施工桩体垂直度偏差不超过 0.5%，整个锤击沉桩过程中桩锤与桩帽、桩帽与桩之间加设弹性衬垫而且三者中心线要重合，任意单根桩的锤击数不宜超过 2500 次，最后一米的锤击数不超过300 次。根据现场施工情况，桩锤选择 36#-40#桩锤。四、施工程序与工艺流程1、施工程序管桩施工根据基础设计标高宜先浅后深，根据桩的规格，宜先大后小。2、施工工艺流程22024 年 4 月 19 日清表平整场地、放线预制桩进场检验桩机就位吊插桩锤击沉桩接桩继续沉桩下载后可任意编辑五、施工要求1、施工准备（1）根据设计要求预应力管桩采纳 PHC-AB 型桩，共有两种结构尺寸，第一种外径 400mm,壁厚 95mm;第二种外径 500mm,壁厚 125mm，第二种管桩用与承台基础加固处理。两种管桩都是十字型桩尖。运输到现场的管桩规格质量符合设计和法律规范要求，而且具有出场合格证。32024 年 4 月 19 日送桩收锤、桩机移桩 身 对 中 、下载后可任意编辑（2）正式施工前，根据根据中铁七局在该类地基处理中积累的施工经验进行预应力管桩试桩工作，从而确定符合本工程的最佳施工工艺参数。2、施工工艺(1)桩位点定位根据对动车组运用所内管桩施工区域进行定点放样。放样时，先根据施工图中尺寸，用全站仪定出管桩中心位置，并用木桩标示，根据各桩的位置，标记出轴线，并将轴线控制点引至施工场地 3 米以外、在相对稳定的位置埋设永久性标志。(2)标高控制根据设计院提...
