预应力空心板施工方案

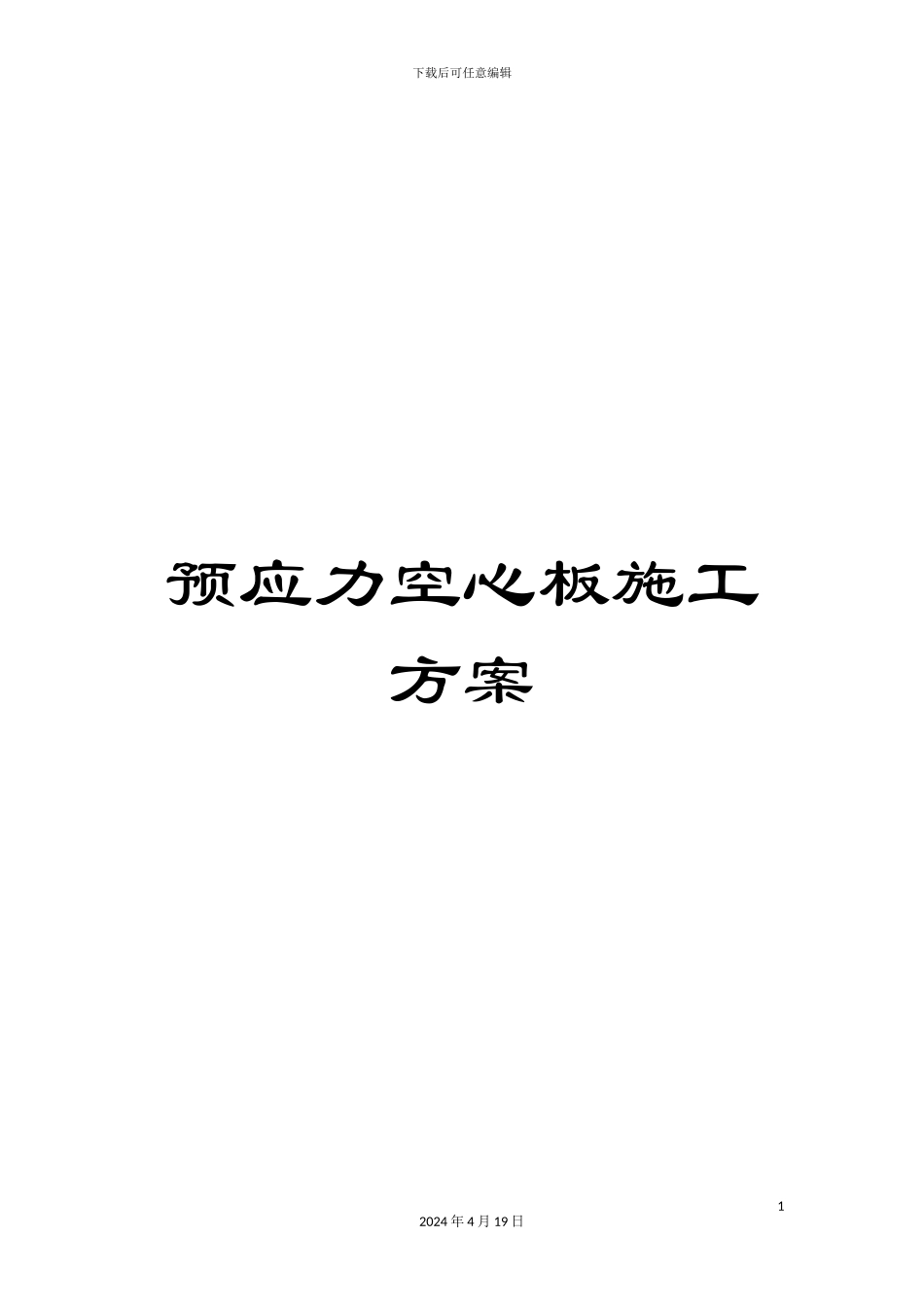

预应力空心板施工方案_第1页
1/23

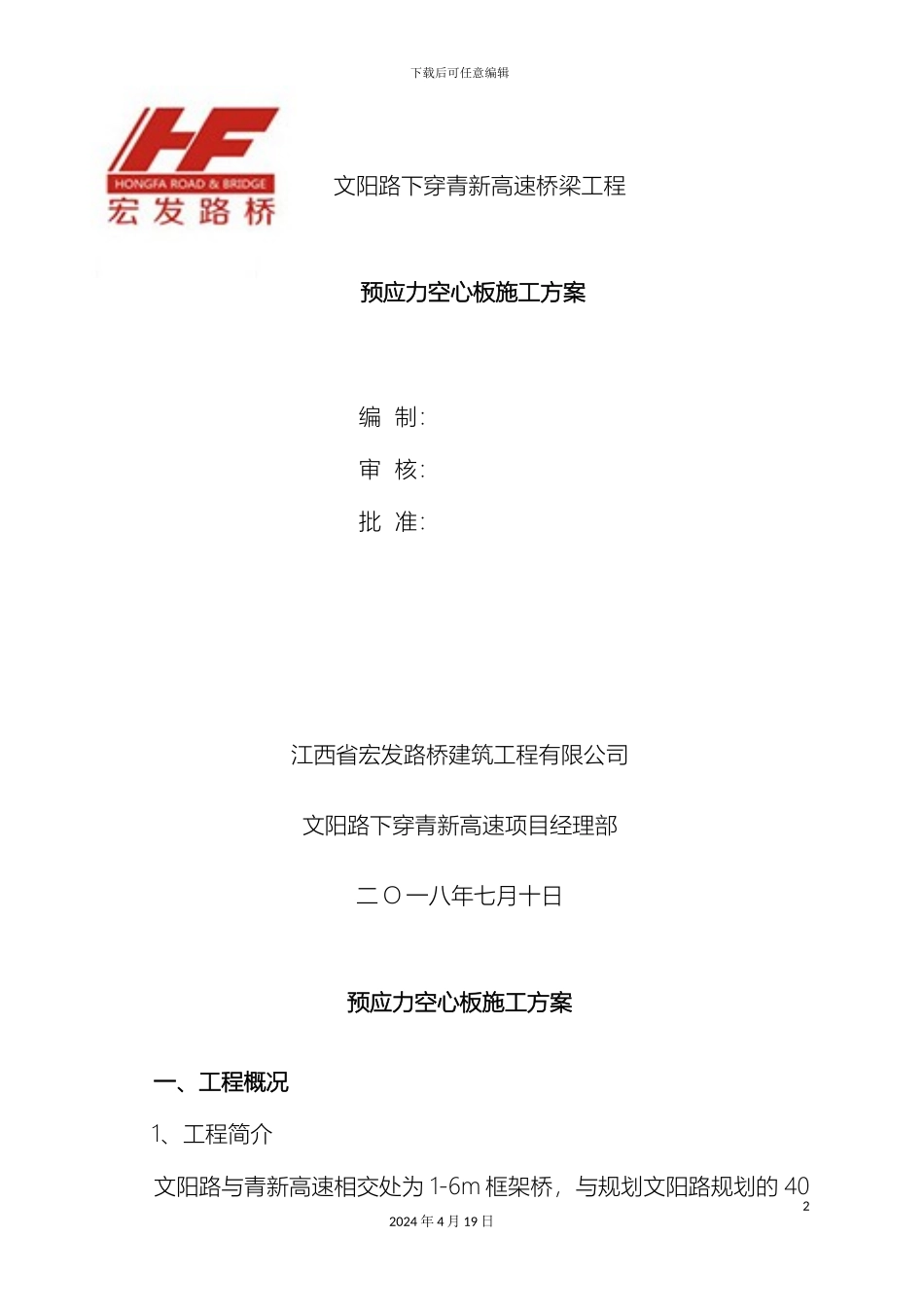

预应力空心板施工方案_第2页
2/23
预应力空心板施工方案_第3页
3/23
下载后可任意编辑预应力空心板施工方案12024 年 4 月 19 日下载后可任意编辑 文阳路下穿青新高速桥梁工程 预应力空心板施工方案编 制:审 核:批 准:江西省宏发路桥建筑工程有限公司文阳路下穿青新高速项目经理部二 O 一八年七月十日预应力空心板施工方案一、工程概况1、工程简介文阳路与青新高速相交处为 1-6m 框架桥,与规划文阳路规划的 4022024 年 4 月 19 日项目恒载(kN)恒+汽(kN)边板反力317504中板反力260440下载后可任意编辑红线宽度相差较大,在此形成瓶颈。本工程拆除现有的 1-6m 框架桥,新建 4-20m 预应力混凝土后张简支板桥,同时考虑新建桥梁与原有青新高速路基的衔接。项目起点桩号为青新高速 K5+144,终点桩号为青新高速 K5+246 米,全长 102 米。桥下净空不小于 5 米。新建桥梁右偏角为 98°,宽度为 36 米。横断面布置为:0.5m(防撞栏杆)+16m(行车道)+3m ( 中 间带 ) +16m(行车道)+0.5m(防撞栏杆)。上部结构:采纳 4-20m 预应力砼后张法简支空心板,桥面连续,全桥长度 86.04m。下部结构:采纳柱式墩,柱式台,桩基础。本桥共 4 跨,跨径 20m,预应力空心板梁共 104 片,梁体混凝土强度等级为 C50。预应力钢绞线强度为 1860Mpa,钢绞线张拉控制应力为 1395Mpa。孔道压浆采纳 C50 水泥浆,钢绞线采纳高强度低松弛Φs15.20mm 钢绞线,标准抗拉强度 fpk=1860Mpa,正弯矩区距区钢绞线锚具采纳 15-6 型、15-7 型系列锚具、圆形金属波纹管孔道及配套锚垫板、螺旋筋.。 梁板参数一览表位 置角度长度(m)宽度(m)高度(m)数量(片)中板8°19.961.240.9588边板8°19.961.24(630/760)0.95162、气候情况青岛市属华北暖温带湿润季风区,大陆性气候,光照充分,四季分32024 年 4 月 19 日下载后可任意编辑明,无霜期长, 年平均气温 11.9°C,极端最高气温 38.6°C,极端最低气温-17.9°C;年均风速 5.30m/s, 瞬间最大风速 44.20m/s;积雪厚度 80〜100mm,基本雪压为 0.25kN/m2;年均降雨量 711.20mm;年初霜一般始于 10 月 20 日左右,终霜多在翌年 4 月 7 日左右,无霜期年 平均195.5 天。本区标准冻土深度为 0.50m。3、主要技术标准(1)公路等级:高速公路(2)设计荷载:公路Ⅰ级 (3)设计安全等级:一级(4)环境类别:Ⅱ类(5)设计时速:120km/h(6)行车道:双向 6 车道(7)桥面宽度 36 米=0.5m(防撞栏杆)+16m(行车...
