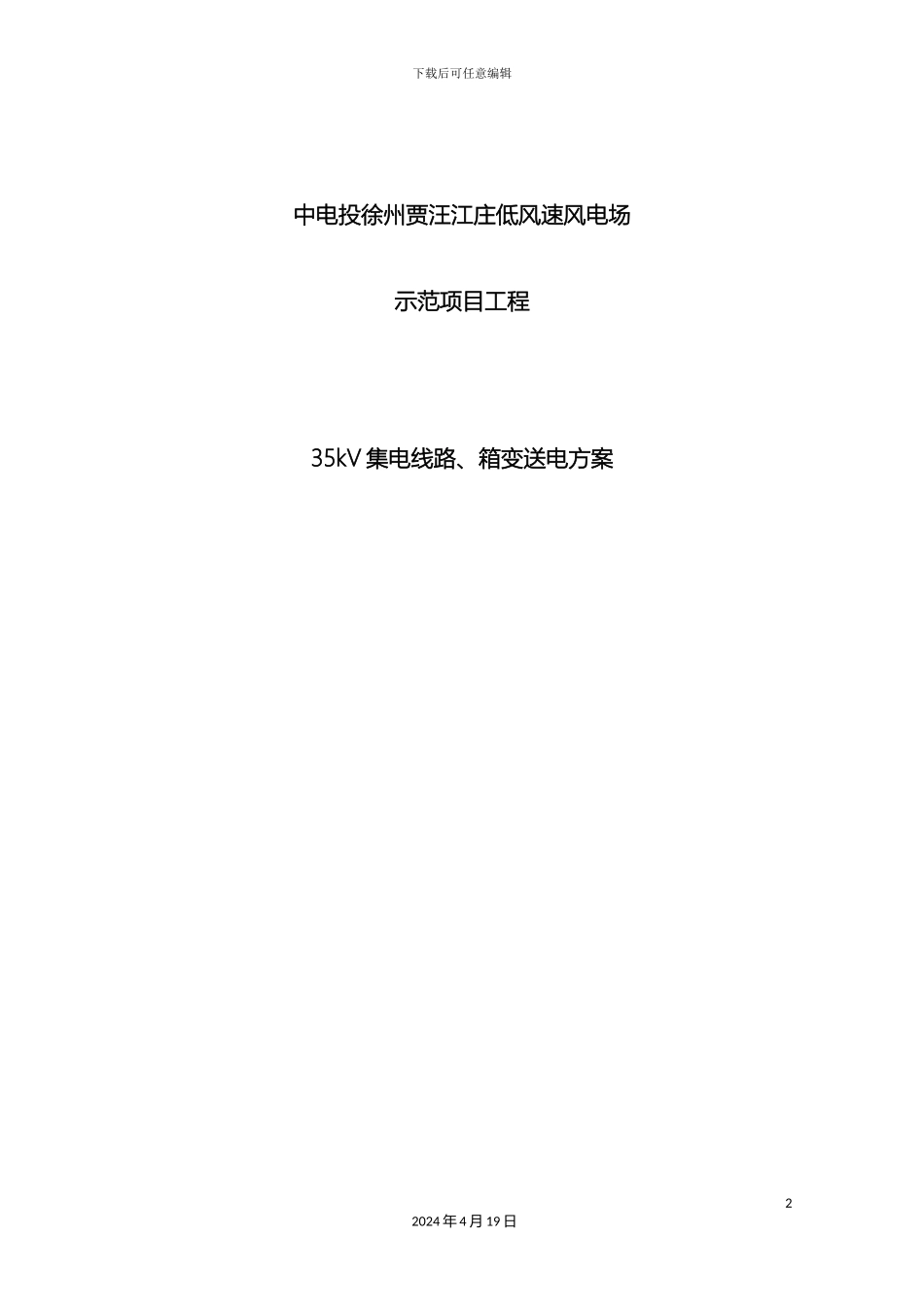

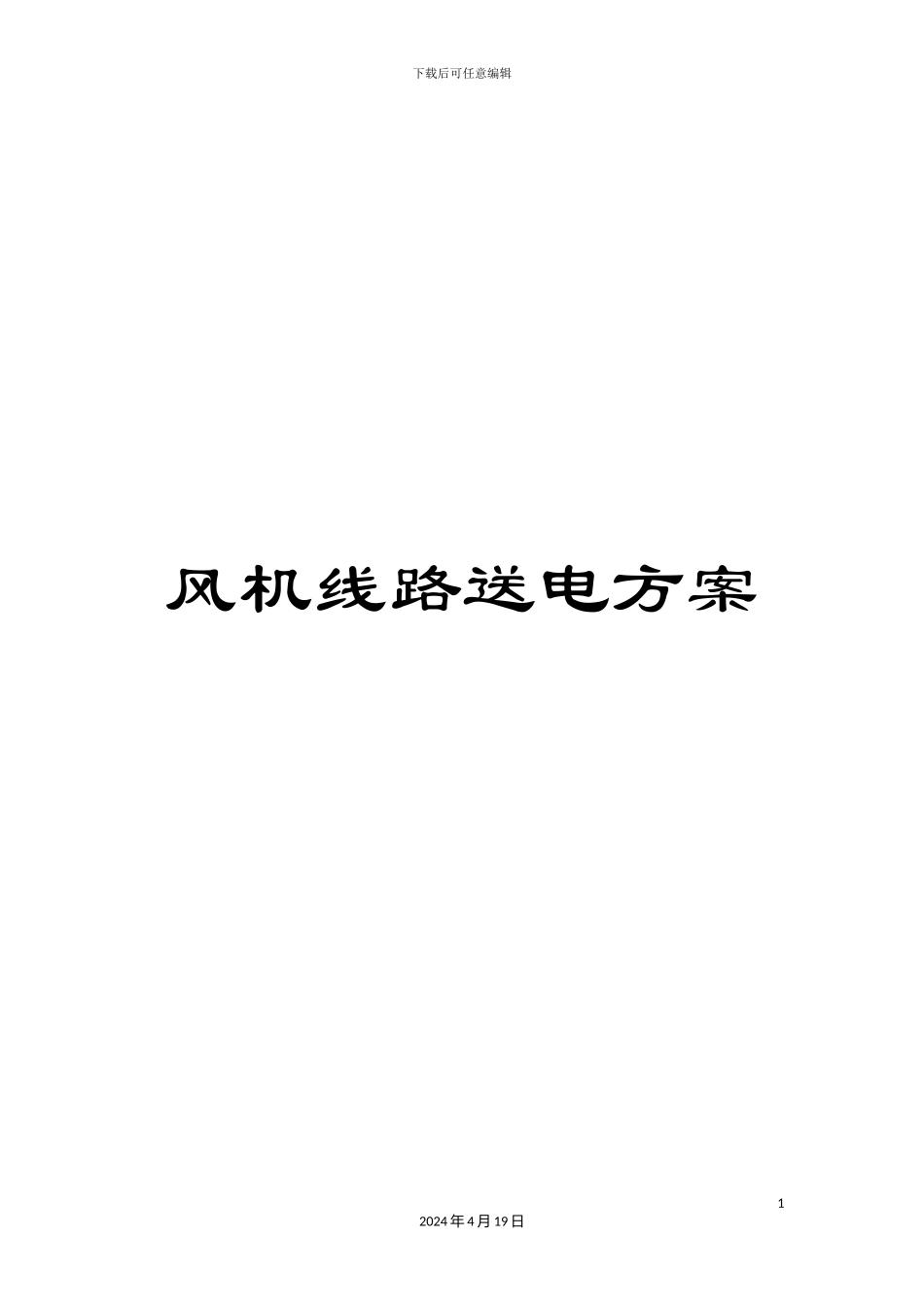

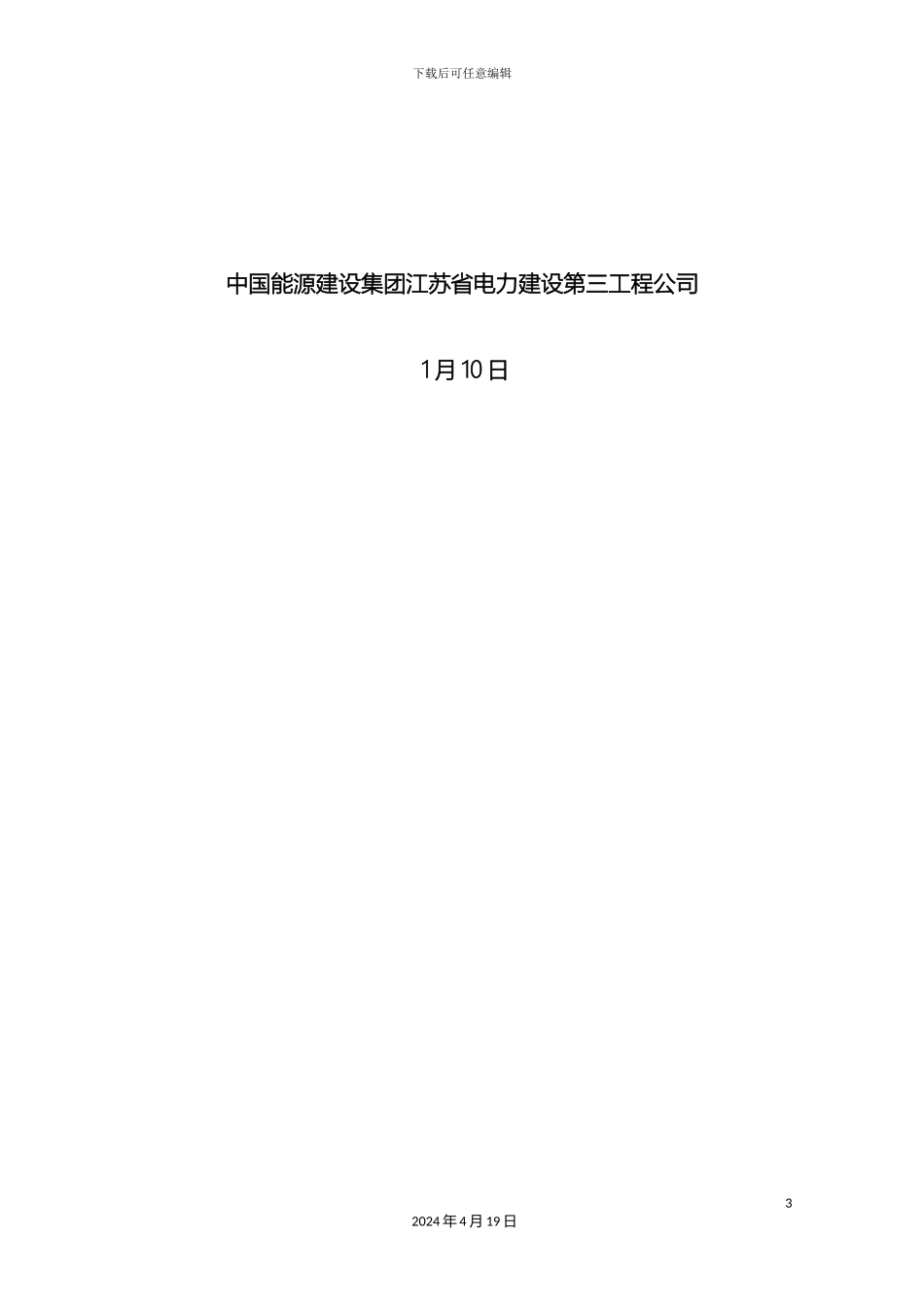

下载后可任意编辑风机线路送电方案12024 年 4 月 19 日下载后可任意编辑中电投徐州贾汪江庄低风速风电场示范项目工程35kV 集电线路、箱变送电方案22024 年 4 月 19 日下载后可任意编辑中国能源建设集团江苏省电力建设第三工程公司 1 月 10 日32024 年 4 月 19 日下载后可任意编辑审 批 页批准：审核：编制：42024 年 4 月 19 日下载后可任意编辑一．编制依据1.《电气装置安装工程施工及验收法律规范》电气篇；2.《电气装置安装工程电气设备交接试验标准》GB50150- ；3. 徐州贾汪风电集电线路、箱变设备编号；4. 设备厂家技术说明书及有关图纸、资料；5. 电力系统继电保护及电网安全自动装置反事故措施要点；6.、《电力建设安全工作规程》（架空电力线路部分） DL5009.2- 二．编制说明1. 徐州贾汪风电工程中电投徐州贾汪风电场工程设计 35KV 集电线路三回，其中Ⅰ回线路连接 12 台风机，Ⅱ回线路连接 18 台风机，Ⅲ回线路连接 8台风机；风机与箱式变压器各 38 台，风力发电机组选用上海电气52024 年 4 月 19 日下载后可任意编辑生产的 2.0MW，型号为 W C 风力发电机组；箱式变压器选用明阳电气生产的 ZB（F）A-Z-2100/35 型变压器，风机与箱变采纳“一机一变”配置方式。本工程 35KV 集电线路分两次送电，分别为：1、将 35kVⅠ 回集电线路出线间隔都推入工作位置,确保Ⅰ回线集电线路所有隔离开关在分位，箱变隔离开关在分位，合上 3911 开关对Ⅰ回集电线路进行冲击；2、以此方式，对Ⅱ回，Ⅲ回集电线路进行冲击；3、首批并网发电的风电机组以此方式，对集电线路进行冲击。（如有）2.每一条集电线路施工作业完毕，检验合格后再行送电。三．启动投运范围1. 徐州贾汪风电工程（1）徐州贾汪风电场 35KV Ⅰ 回集电线路；62024 年 4 月 19 日下载后可任意编辑（2）徐州贾汪风电场 35KV Ⅱ 回集电线路；（3）徐州贾汪风电场 35KV Ⅲ 回集电线路。四．启动前应具备的条件1.受电线路、箱式变压器等设备安装工作全部结束，安全接地已拆除，隔离开关操作灵活、可靠。2.35KV 集电线路、箱变、避雷器各项试验合格。3.有关设备技术资料、图纸齐全。 4.检查受电线路所用接地线已全部拆除，并悬挂“禁止攀登，高压危险”带电警示牌。5.检查各台箱变低压侧开关在断开位置。6.检查各台箱变高压侧负荷开关在断开位置。7.检查各台箱变高压侧隔离开关在合闸位置，接地刀闸全部在断开72024...
