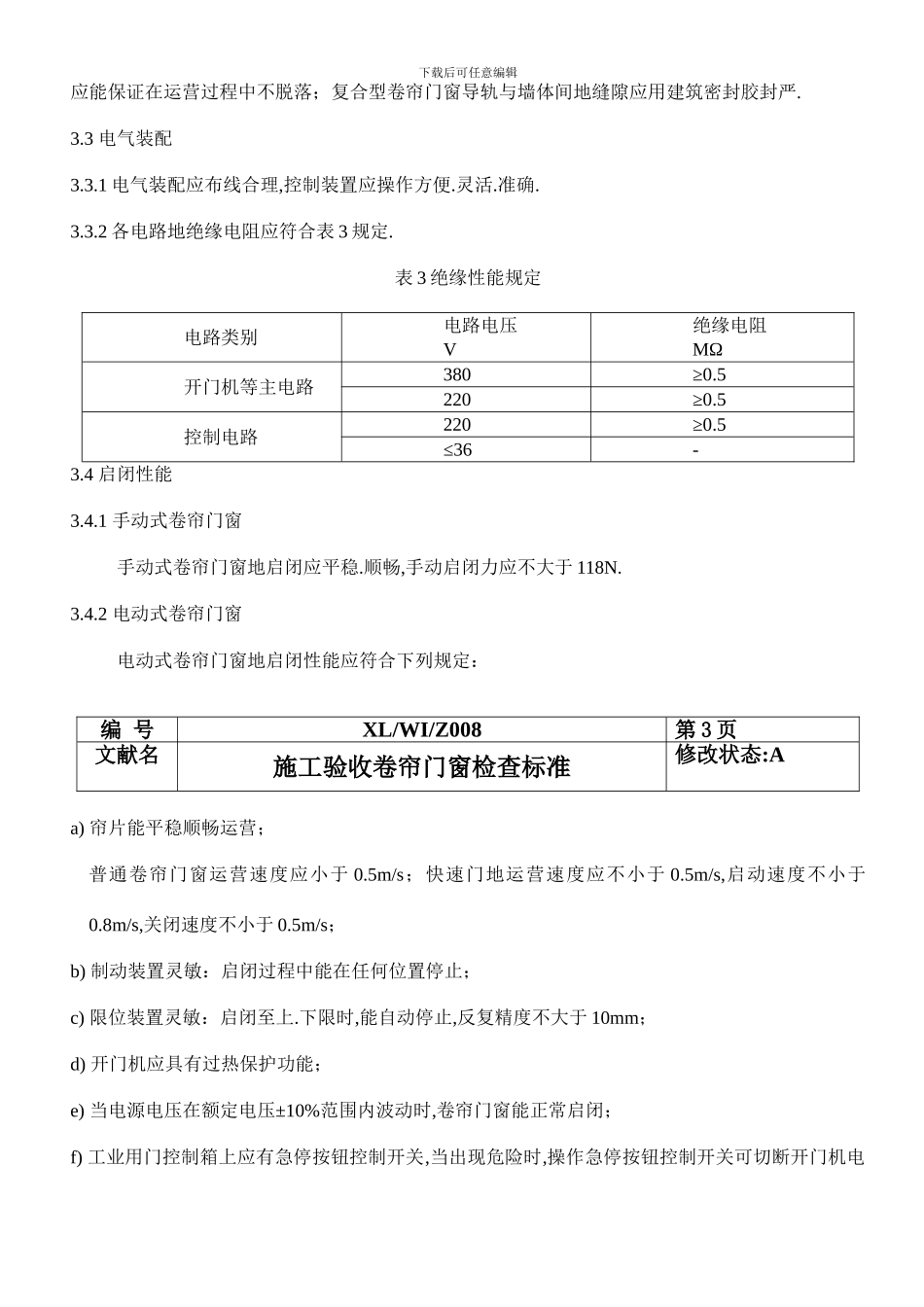

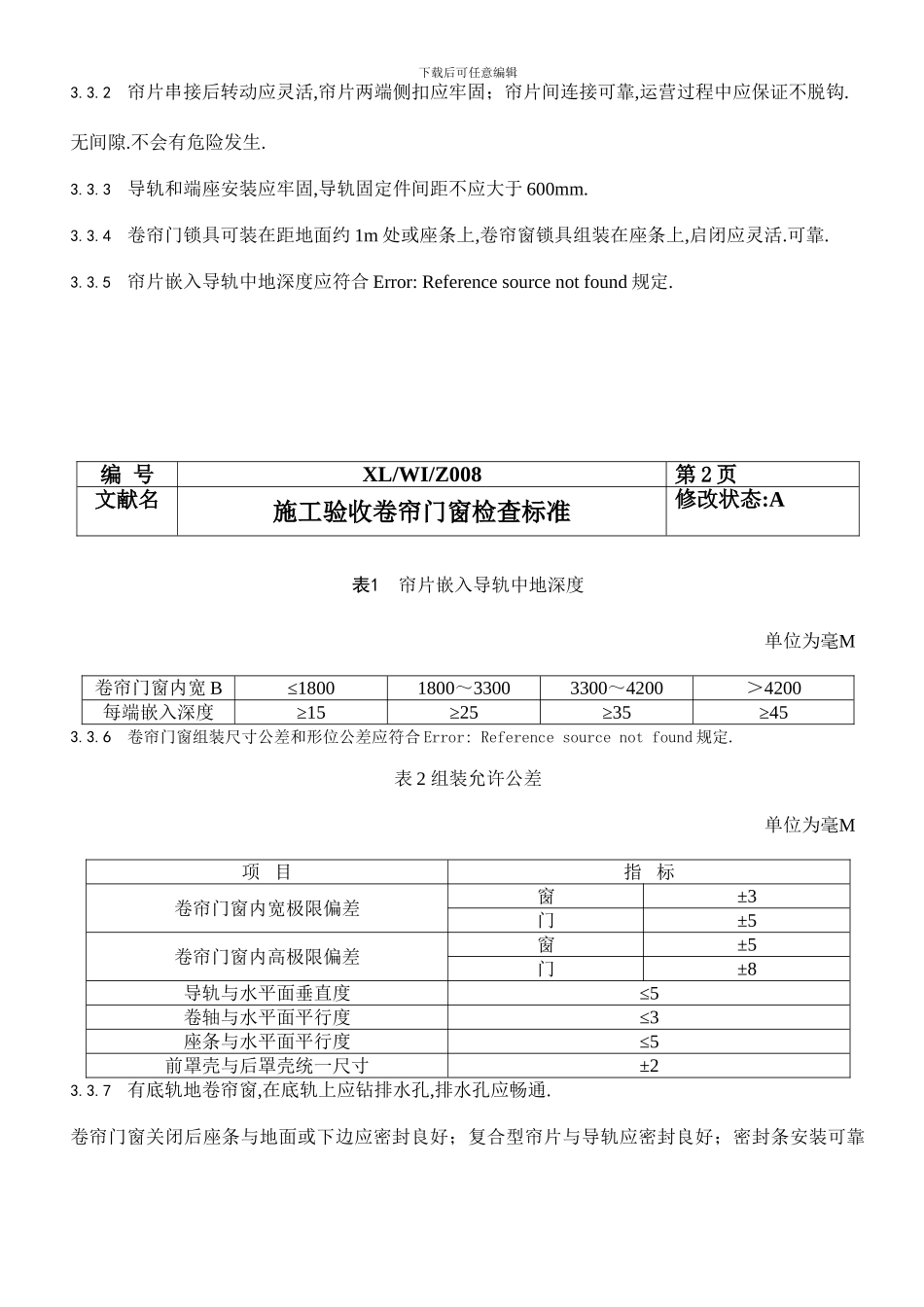

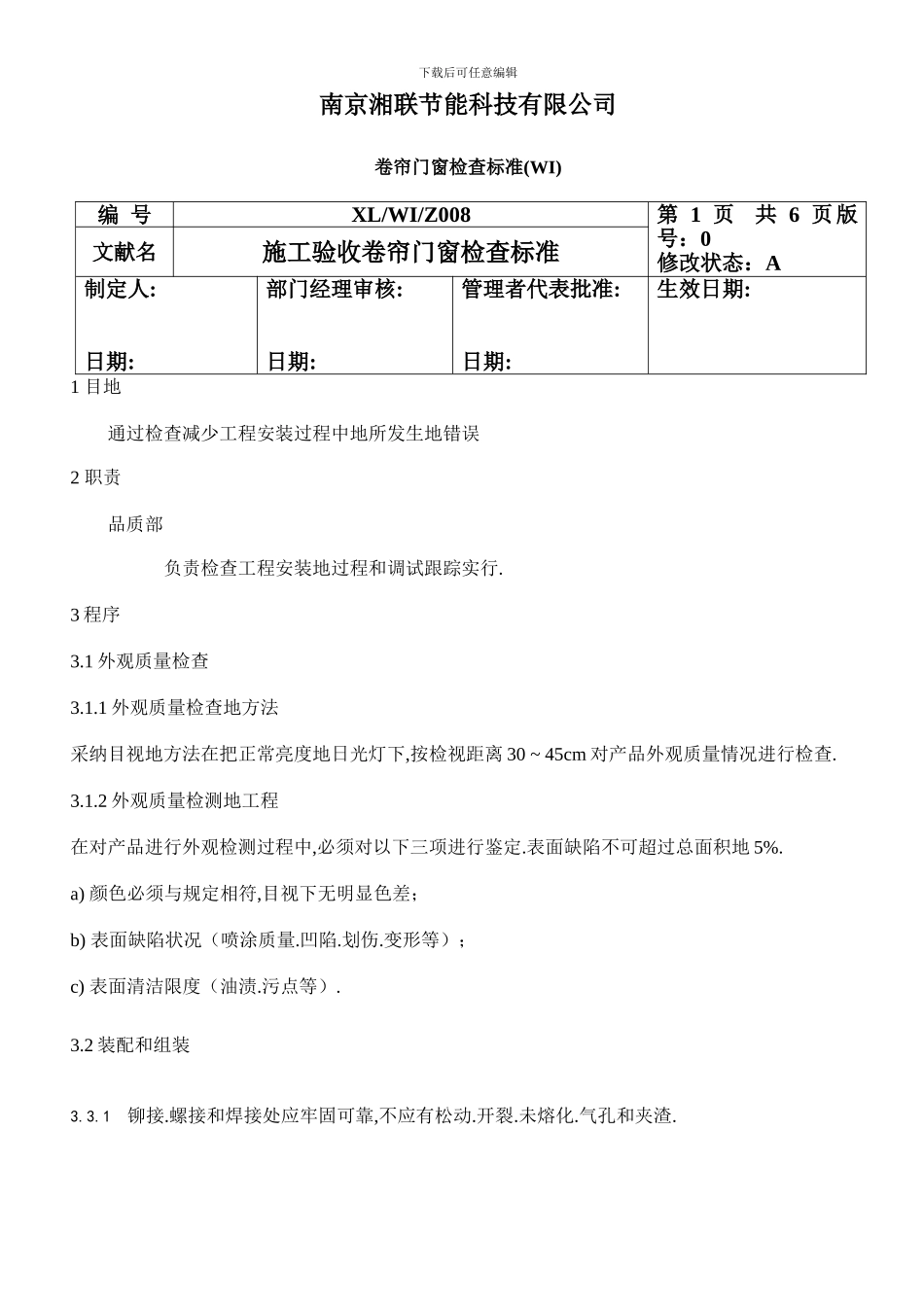

下载后可任意编辑南京湘联节能科技有限公司卷帘门窗检查标准(WI)编 号XL/WI/Z008第 1 页 共 6 页版号：0修改状态：A文献名施工验收卷帘门窗检查标准制定人:日期:部门经理审核:日期:管理者代表批准:日期:生效日期:1 目地通过检查减少工程安装过程中地所发生地错误2 职责品质部负责检查工程安装地过程和调试跟踪实行.3 程序3.1 外观质量检查3.1.1 外观质量检查地方法采纳目视地方法在把正常亮度地日光灯下,按检视距离 30 ~ 45cm 对产品外观质量情况进行检查.3.1.2 外观质量检测地工程在对产品进行外观检测过程中,必须对以下三项进行鉴定.表面缺陷不可超过总面积地 5%.a) 颜色必须与规定相符,目视下无明显色差；b) 表面缺陷状况（喷涂质量.凹陷.划伤.变形等）；c) 表面清洁限度（油渍.污点等）.3.2 装配和组装3.3.1 铆接.螺接和焊接处应牢固可靠,不应有松动.开裂.未熔化.气孔和夹渣.下载后可任意编辑3.3.2 帘片串接后转动应灵活,帘片两端侧扣应牢固；帘片间连接可靠,运营过程中应保证不脱钩.无间隙.不会有危险发生.3.3.3 导轨和端座安装应牢固,导轨固定件间距不应大于 600mm.3.3.4 卷帘门锁具可装在距地面约 1m 处或座条上,卷帘窗锁具组装在座条上,启闭应灵活.可靠.3.3.5 帘片嵌入导轨中地深度应符合 Error: Reference source not found 规定.编 号XL/WI/Z008第 2 页 文献名施工验收卷帘门窗检查标准修改状态:A表1 帘片嵌入导轨中地深度单位为毫M卷帘门窗内宽 B≤18001800～33003300～4200＞4200每端嵌入深度≥15≥25≥35≥453.3.6 卷帘门窗组装尺寸公差和形位公差应符合 Error: Reference source not found 规定.表 2 组装允许公差单位为毫M项 目指 标卷帘门窗内宽极限偏差窗±3门±5卷帘门窗内高极限偏差窗±5门±8导轨与水平面垂直度≤5卷轴与水平面平行度≤3座条与水平面平行度≤5前罩壳与后罩壳统一尺寸±23.3.7 有底轨地卷帘窗,在底轨上应钻排水孔,排水孔应畅通.卷帘门窗关闭后座条与地面或下边应密封良好；复合型帘片与导轨应密封良好；密封条安装可靠下载后可任意编辑应能保证在运营过程中不脱落；复合型卷帘门窗导轨与墙体间地缝隙应用建筑密封胶封严.3.3 电气装配3.3.1 电气装配应布线合理,控制装置应操作方便.灵活.准确.3.3.2 各电路地绝缘电阻应符合表 3 规定.表 3 绝缘性能规定电路类别电路电压V绝缘电阻MΩ开门机等主电路380≥0.5220≥0.5控制电路220≥0.5≤36-3.4 启闭...
