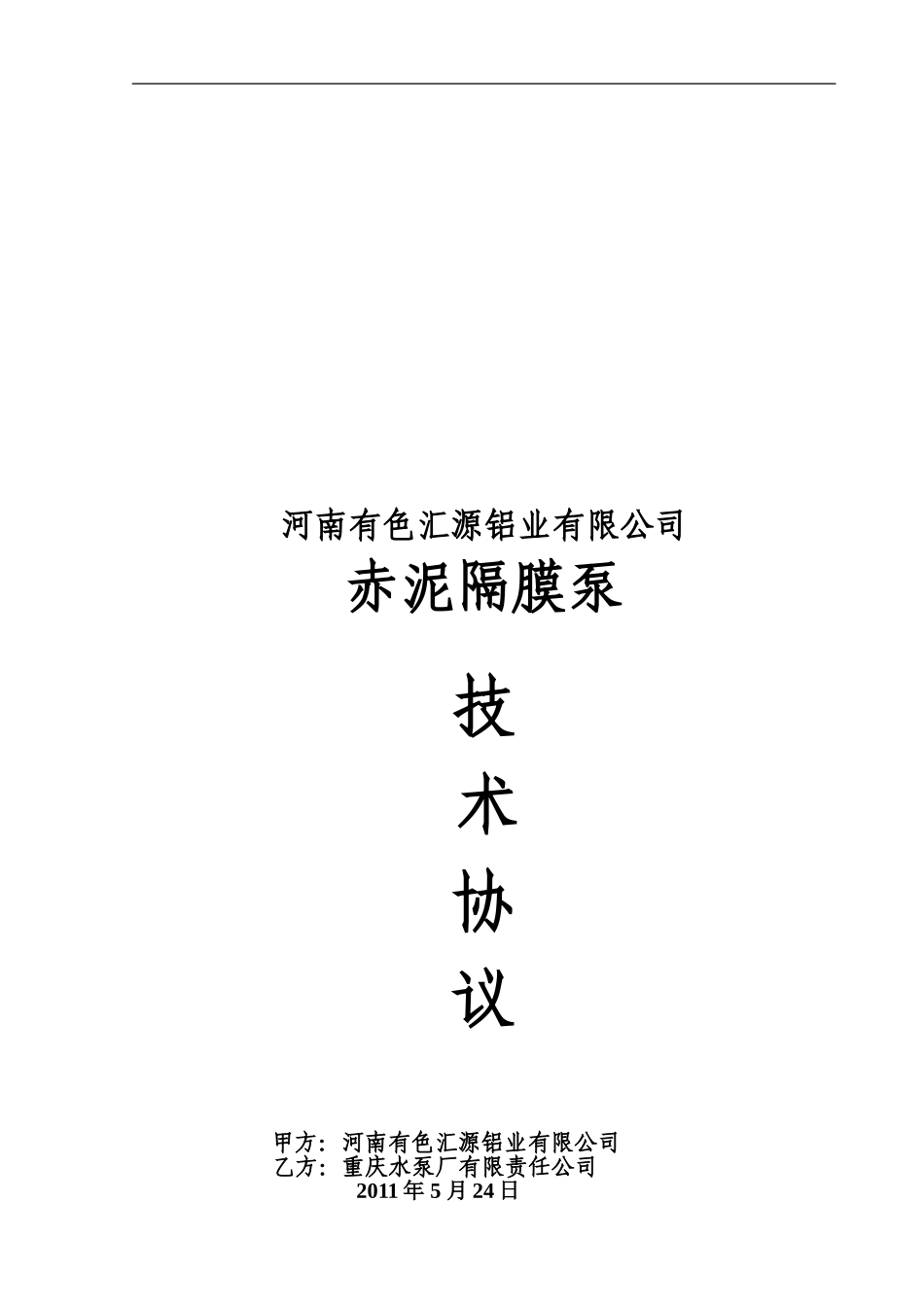

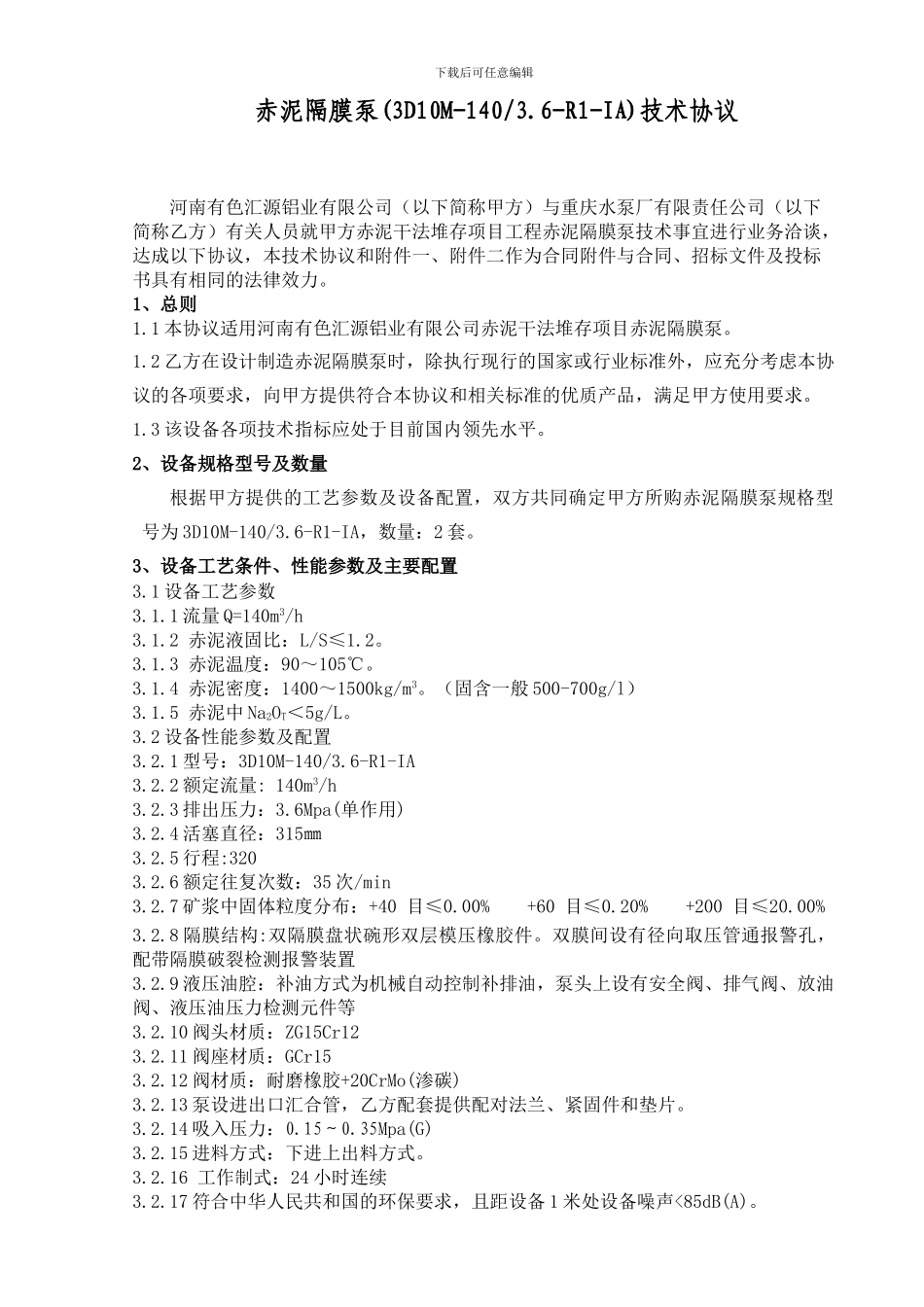

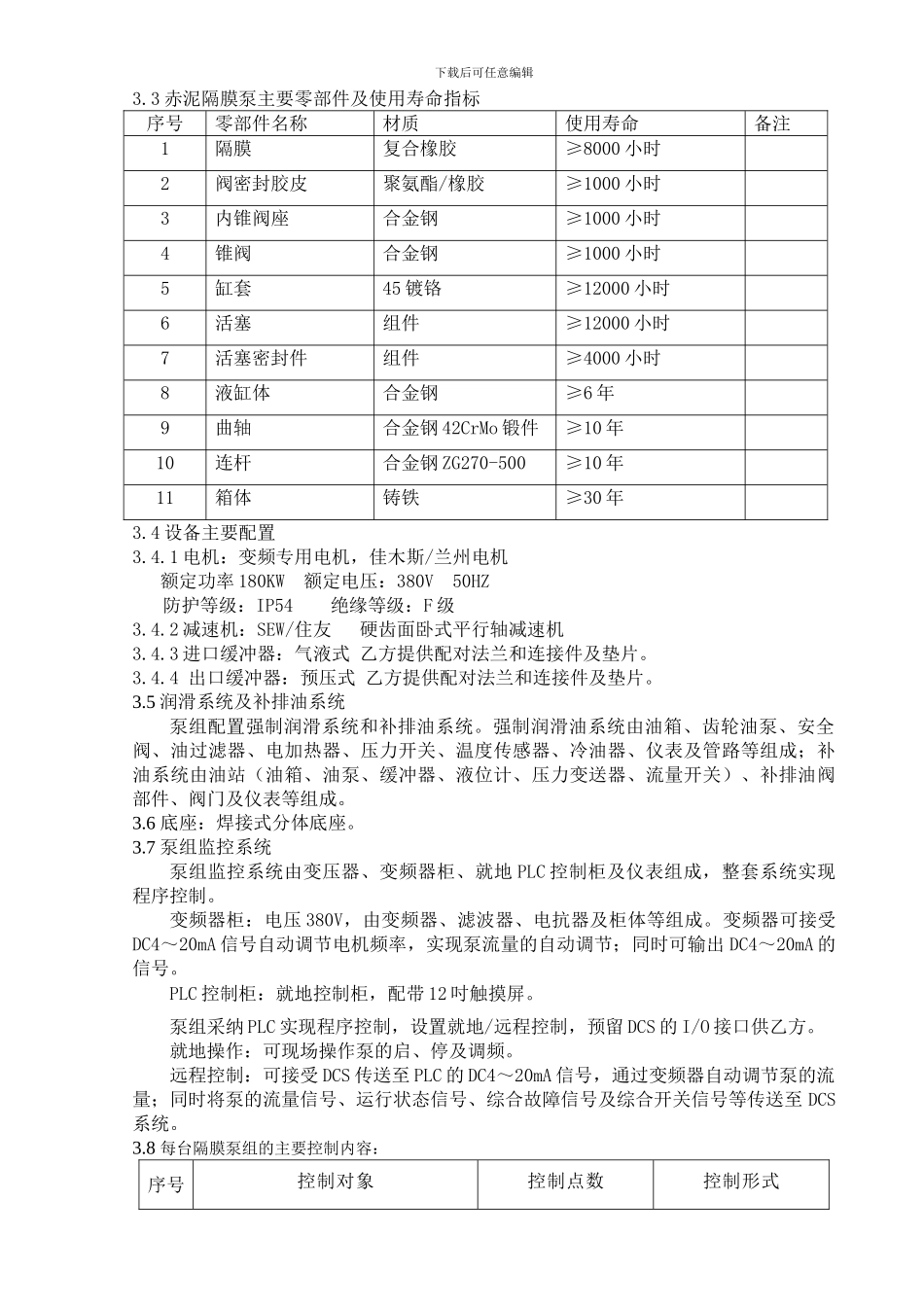

河南有色汇源铝业有限公司赤泥隔膜泵技术协议甲方：河南有色汇源铝业有限公司 乙方：重庆水泵厂有限责任公司 2011 年 5 月 24 日下载后可任意编辑赤泥隔膜泵(3D10M-140/3.6-R1-IA)技术协议河南有色汇源铝业有限公司（以下简称甲方）与重庆水泵厂有限责任公司（以下简称乙方）有关人员就甲方赤泥干法堆存项目工程赤泥隔膜泵技术事宜进行业务洽谈，达成以下协议，本技术协议和附件一、附件二作为合同附件与合同、招标文件及投标书具有相同的法律效力。1、总则1.1 本协议适用河南有色汇源铝业有限公司赤泥干法堆存项目赤泥隔膜泵。1.2 乙方在设计制造赤泥隔膜泵时，除执行现行的国家或行业标准外，应充分考虑本协议的各项要求，向甲方提供符合本协议和相关标准的优质产品，满足甲方使用要求。1.3 该设备各项技术指标应处于目前国内领先水平。2、设备规格型号及数量根据甲方提供的工艺参数及设备配置，双方共同确定甲方所购赤泥隔膜泵规格型号为 3D10M-140/3.6-R1-IA，数量：2 套。3、设备工艺条件、性能参数及主要配置3.1 设备工艺参数3.1.1 流量 Q=140m3/h3.1.2 赤泥液固比：L/S≤1.2。3.1.3 赤泥温度：90～105℃。3.1.4 赤泥密度：1400～1500kg/m3。（固含一般 500-700g/l）3.1.5 赤泥中 Na2OT＜5g/L。3.2 设备性能参数及配置3.2.1 型号：3D10M-140/3.6-R1-IA3.2.2 额定流量: 140m3/h3.2.3 排出压力：3.6Mpa(单作用)3.2.4 活塞直径：315㎜3.2.5 行程:3203.2.6 额定往复次数：35 次/min3.2.7 矿浆中固体粒度分布：+40 目≤0.00% +60 目≤0.20% +200 目≤20.00% 3.2.8 隔膜结构:双隔膜盘状碗形双层模压橡胶件。双膜间设有径向取压管通报警孔，配带隔膜破裂检测报警装置3.2.9 液压油腔：补油方式为机械自动控制补排油，泵头上设有安全阀、排气阀、放油阀、液压油压力检测元件等3.2.10 阀头材质：ZG15Cr123.2.11 阀座材质：GCr153.2.12 阀材质：耐磨橡胶+20CrMo(渗碳)3.2.13 泵设进出口汇合管，乙方配套提供配对法兰、紧固件和垫片。3.2.14 吸入压力：0.15～0.35Mpa(G)3.2.15 进料方式：下进上出料方式。3.2.16 工作制式：24 小时连续3.2.17 符合中华人民共和国的环保要求，且距设备 1 米处设备噪声<85dB(A)。下载后可任意编辑3.3 赤泥隔膜泵主要零部件及使用寿命指标序号零部件名称材质使用寿命备注1隔膜复合橡胶≥8000 小时2阀密封胶皮聚氨酯/橡胶≥1000 小时3内锥阀座合金钢≥1000 小时4锥阀...
