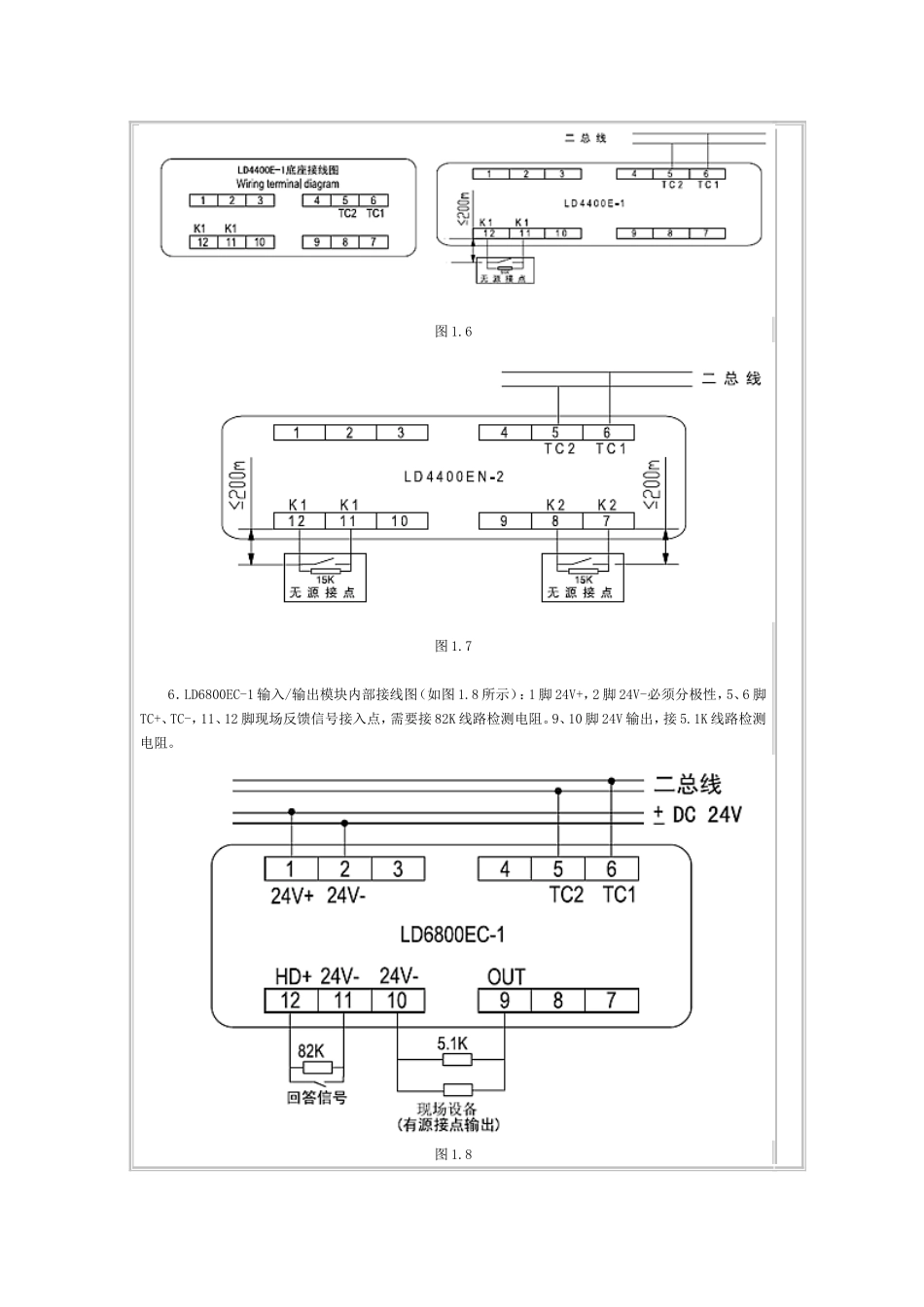

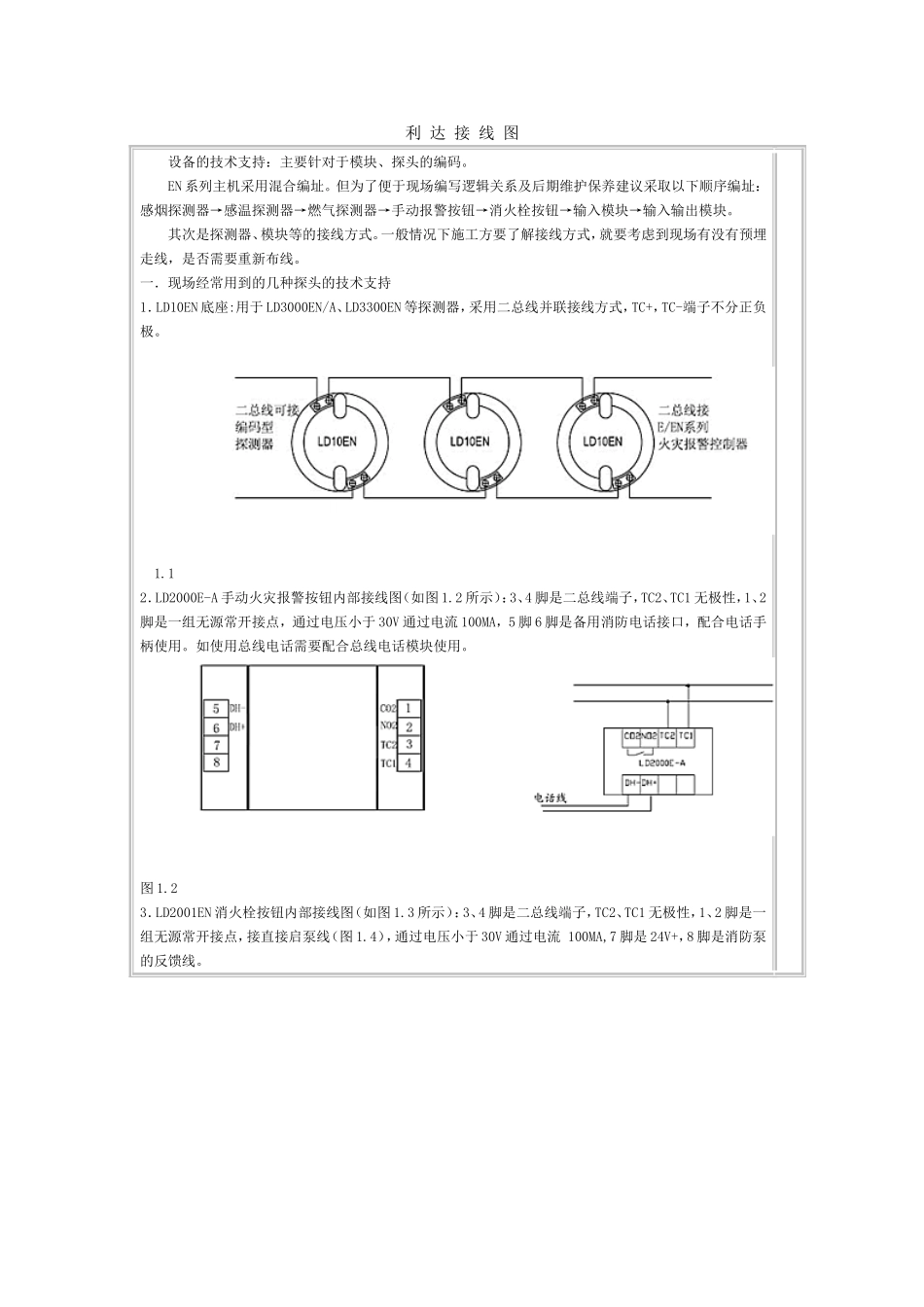

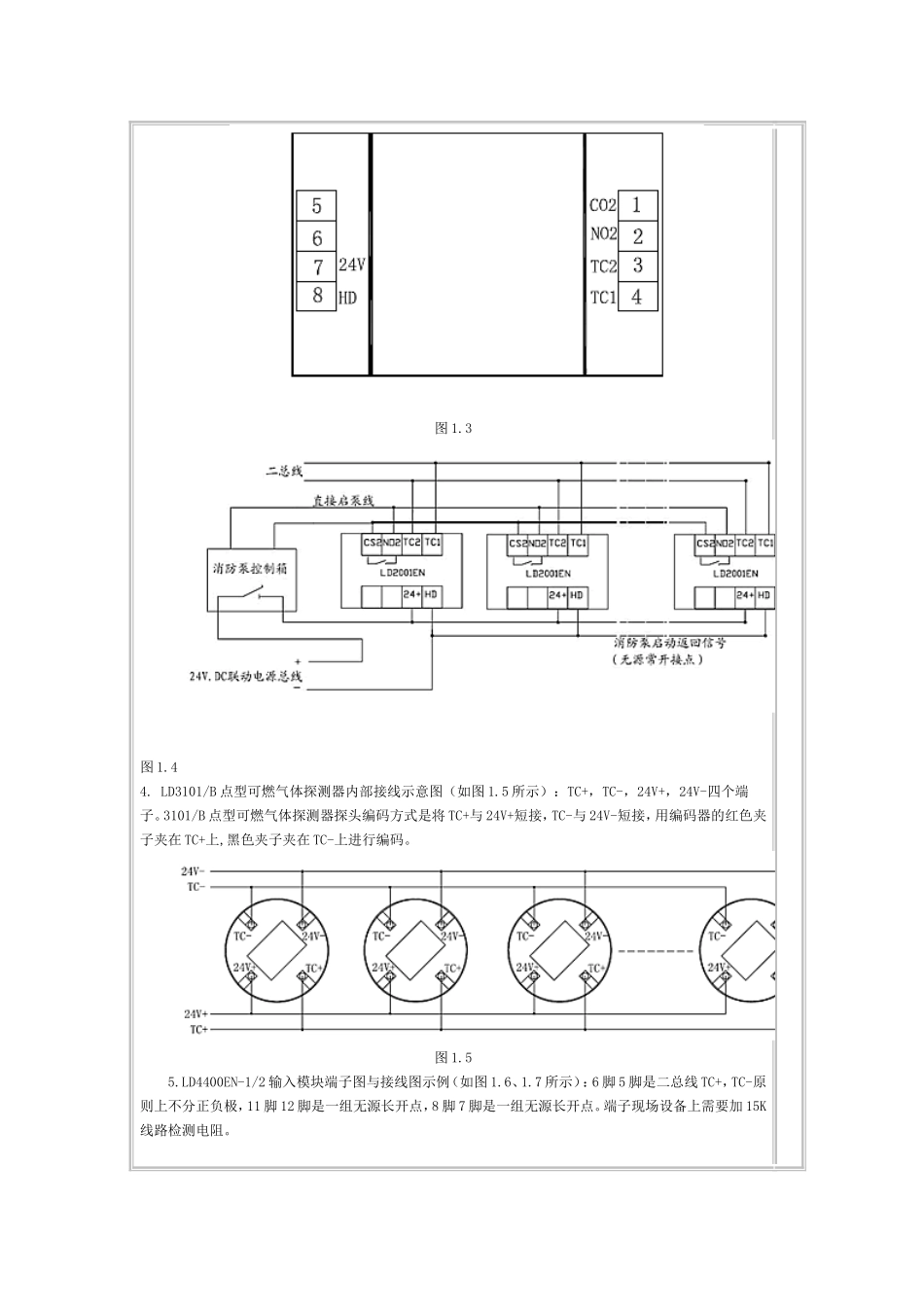

利达接线图设备的技术支持：主要针对于模块、探头的编码。EN系列主机采用混合编址。但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。其次是探测器、模块等的接线方式。一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。如使用总线电话需要配合总线电话模块使用。图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。图1.3图1.44.LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。端子现场设备上需要加15K线路检测电阻。图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。9、10脚24V输出，接5.1K线路检测电阻。图1.87．LD6800EC-2输入/输出模块内部接线图（如图1.9所示）：1脚24V+，2脚24V-必须分极性，5、6脚接入TC+、TC-，11、12脚和3、4脚分别为两组现场反馈信号接入点，需要接82K线路检测电阻。9、10脚和7、8脚为24V输出，接5.1K线路检测电阻。图1.9二．主机柜的技术支持主要针对的主机、手动盘、电话系统、广播系统、气体灭火盘、联动电源系统等。1．主机类：LD128E（Q）火灾报警控制器（联动型）接线端子图：2．手动盘接线端子示意图：三．消防电话系统:1．总线消防电话系统HY5711B有总线接口和单路输出接口。总线接口可接HY5716B总线电话分机和HY5714B总线电话插孔。单路输出可接入30部HY2712D多线电话分机和HY2714D多线电话插孔。2．多线消防电话系统：YJG30403．广播系统：4．气体灭火系统LD5502ENI5．LD5500EN气体灭火盘具备调试条件：在现场设备已安装到位，报警及联动设备已编号。系统布线全部完成。回路无短路、断路、不对地。图纸及资料准备完整。产品特点：产品动态：LD188EL火灾控制器是面向国内中高端市场，同时面向海外市场的中小点数火灾联动控制器。满足CCCF、EN54标准。EN控制器具有中文/英文2种不同的操作界面和显示面板以满足国内和国外不同市场需求。同时具有壁挂\入柜2种不同结构以配合现场不同的需求。一、系统容量：每个回路卡有4个探测回路，每个回路有256个地址点（模块/探头）。壁挂结构配接1个回路卡，本机最大可以控制1024地址点。入柜结构最大可以配接5个回路卡，本机最大可以控制5120地址点。支持64台LD188EL火灾控制器对等网络联网。LD188EL火灾控制器在联网模式下最大可以控制131074个地址点。二、特点：LD188EL火灾报警控制器采用多重优先级的环形网络通讯技术。环形网络技术具有稳定可靠、实时性强的优点。可有效解决数据突发冲突的问题。多重优先级处理技术处理高优先级事件的快速响应问题。支持光纤通讯。LD188EL火灾报警控制器的配置，可以通过USB、RS-232、以太网接口，完成本地或远程配置。LD188EL火灾报警控制器可以通过局域网或广域网和LD6900系统配套使用，也可以将控制器信息上传至监控中心。LD188EL火灾报警控制器具有区域报警功能，最大支持1024区。可以对每个地址点编辑区域属性。LD188EL火灾报警控制器采用...
