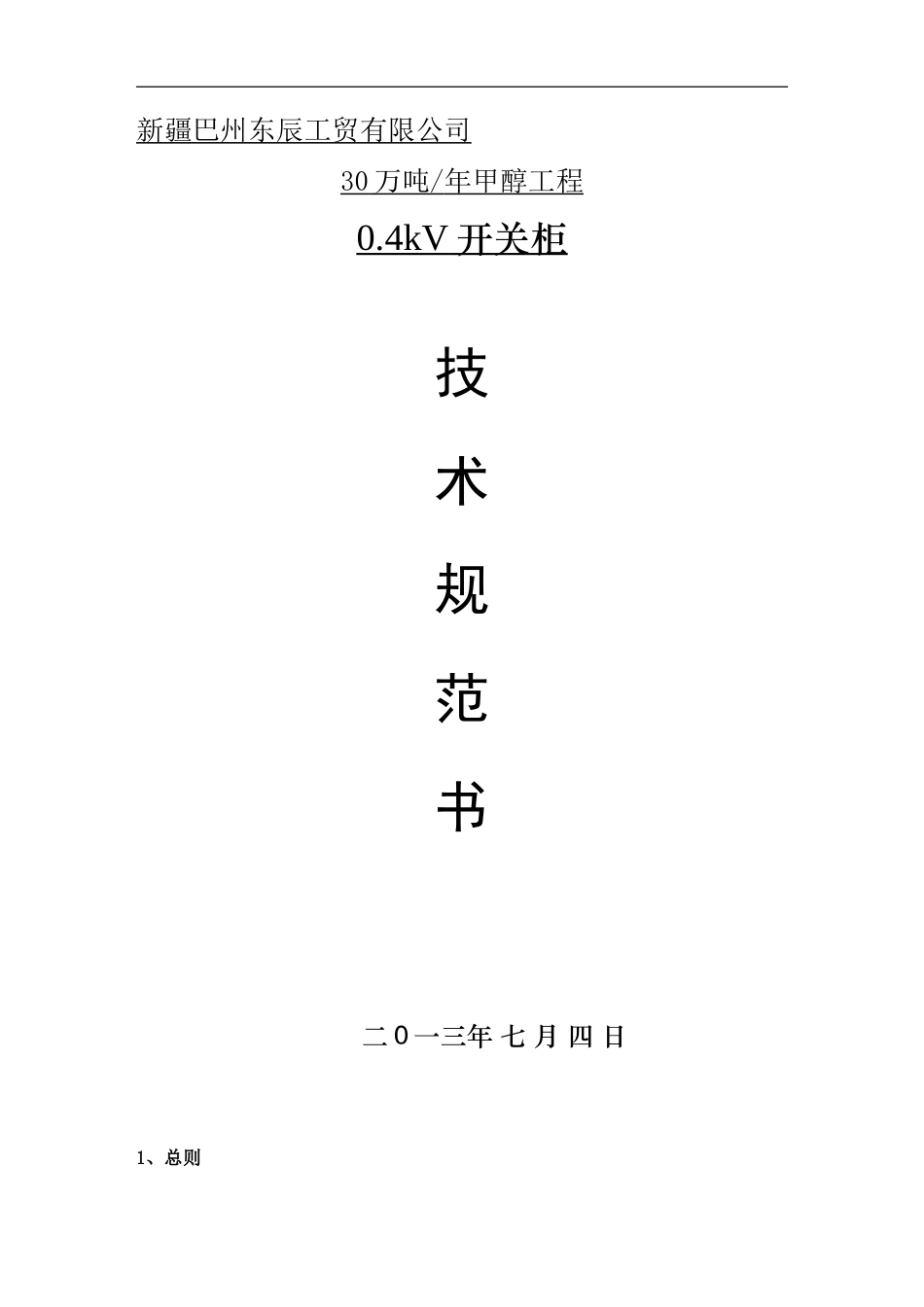

新疆巴州东辰工贸有限公司30 万吨 / 年甲醇工程 0.4kV 开关柜 技 术规范书 二 0 一三年 七 月 四 日1、总则下载后可任意编辑1.1 本技术法律规范书仅限于新疆巴州东辰工贸有限公司 0.4kV 低压开关柜的技术和其它方面的要求,其中包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。1.2 本技术法律规范书提出的是最低限度的技术要求。凡本技术法律规范书中未规定,但在相关设备的国家标准或 IEC 标准中有规定的法律规范条文,供方按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准,能满足其要求。1.3 本技术法律规范书所使用的标准如与供方所执行的标准不一致时,按较高标准的条文执行或按双方商定的标准执行。2、设备法律规范2.1 设备名称: 低压开关柜2.2 型号: MNS 型抽出式;2.3 参数:2.3.1 额定电压: 380/220 伏2.3.2 额定绝缘电压: 690 伏2.3.3 母线动稳定电流: 100KA(峰值) 2.3.4 母线热稳定电流: 50KA(峰值) 2.3.5 主母线和中性线母线最大持续电流: 以订货图为准 进线单元、馈线单元垂直引线所能承受的额定短时耐受电流及额定峰值耐受电流不低于水平母线的额定短时耐受电流和额定峰值耐受电流。2.4 柜内设备选型:2.4.1 主要元件组合2.4.1.1 电源进线柜: GW3 、 GSW1 、 CW2 、 CLSW2 、 RMW1 系列智能型框架断路器2.4.1.2 母线联络柜: GW3 、 GSW1 、 CW2 、 CLSW2 、 RMW1 系列智能型框架断路器2.4.1.3 大容量馈线柜:GW3 、 GSW1 、 CW2 、 CLSW2 、 RMW1 系列智能型框架断路器2.4.1.4 电动机馈线柜: GM8 、 GSM1 、 CM3 、 CLSM2 、 RMM1 系列塑壳断路器下载后可任意编辑3 设备使用环境条件(本设备安装于户内):(由用户填写)1)海拔高度1000m2)气温(干球温度)23.6℃(1)年平均气温10.7℃(2)极端最高气温+40℃(3)极端最低气温-25℃(4)最热月(7)平均气温℃(5)最冷月(1)平均气温℃(6)最热月(7)平均最高气温℃(7)最冷月(1)平均最低气温℃ 3)相对湿度(1)年平均相对湿度50%(2)最热月(7)平均相对湿度%(3)最冷月(1)平均相对湿度%(4)年平均水气压Pa4)大气压(1)年平均气压904.7KPa(2)夏季平均气压hPa(3)冬季平均气压hPa5)降雨量(1)年平均降雨量64.3mm(2)日最大降雨量45.7mm(3)小时最大降雨量mm6)雪(1)最大积雪深21cm(2)基本雪压k...
