5车间锅炉联机补充技术协议

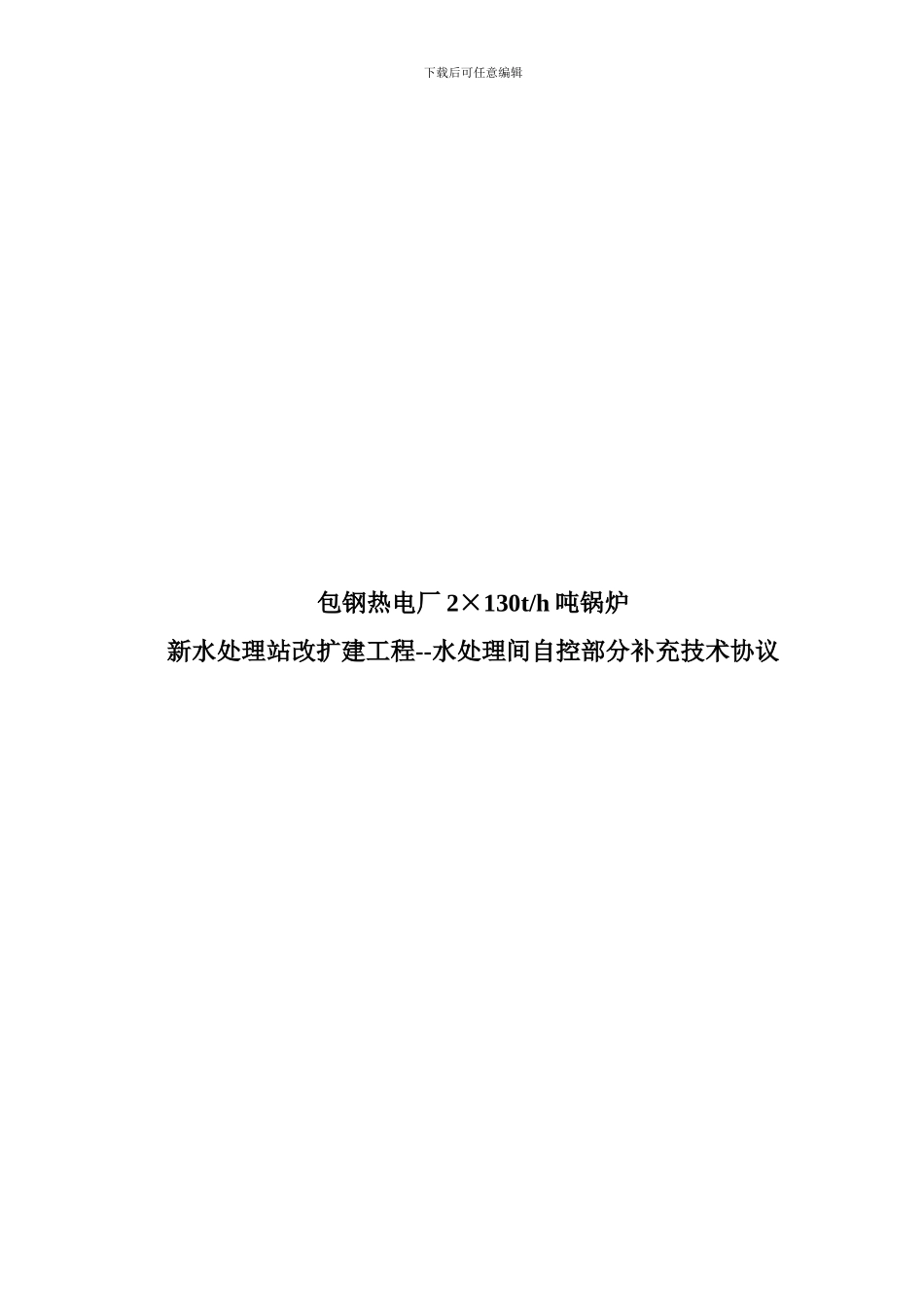

5车间锅炉联机补充技术协议_第1页
1/7

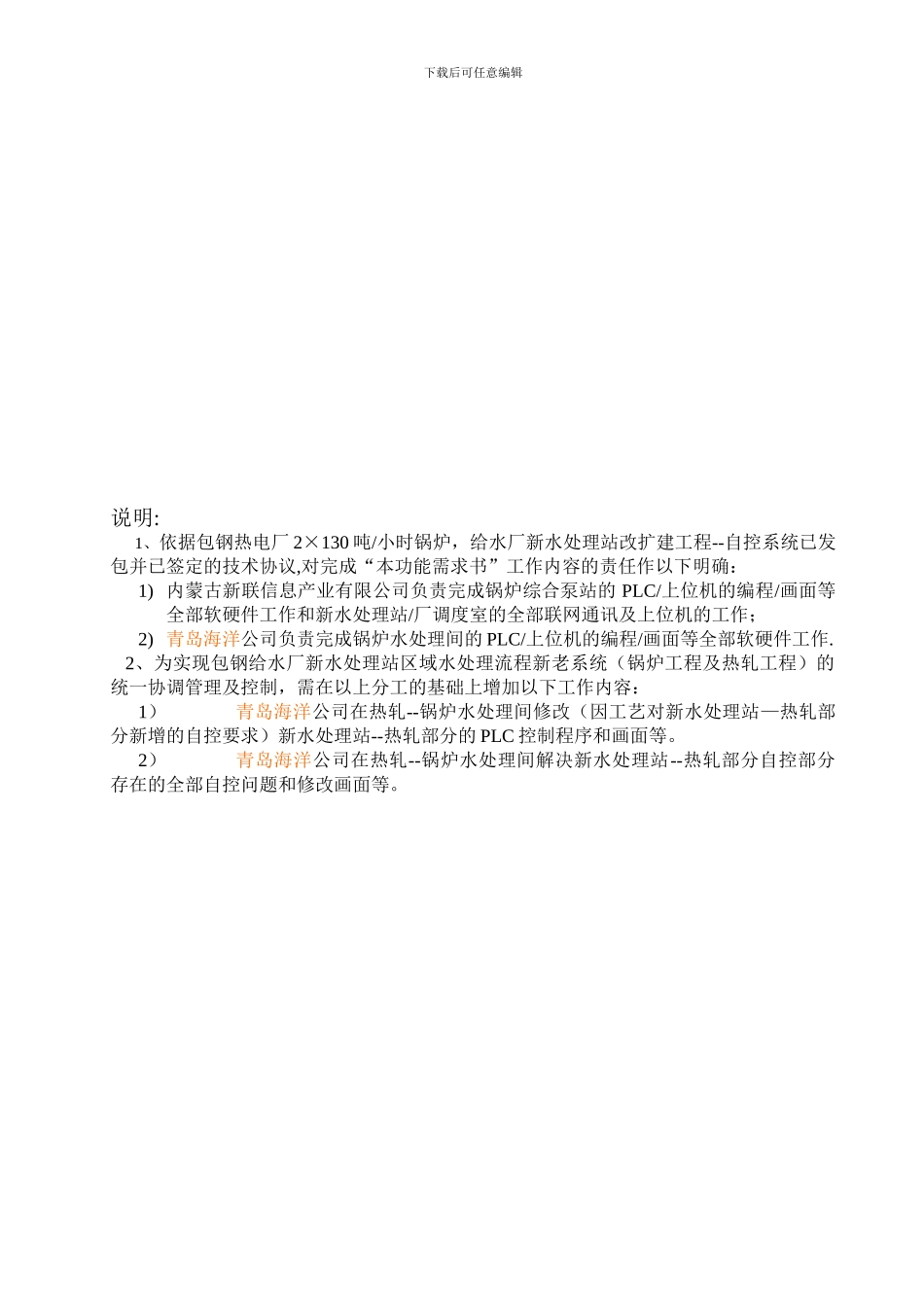

5车间锅炉联机补充技术协议_第2页
2/7

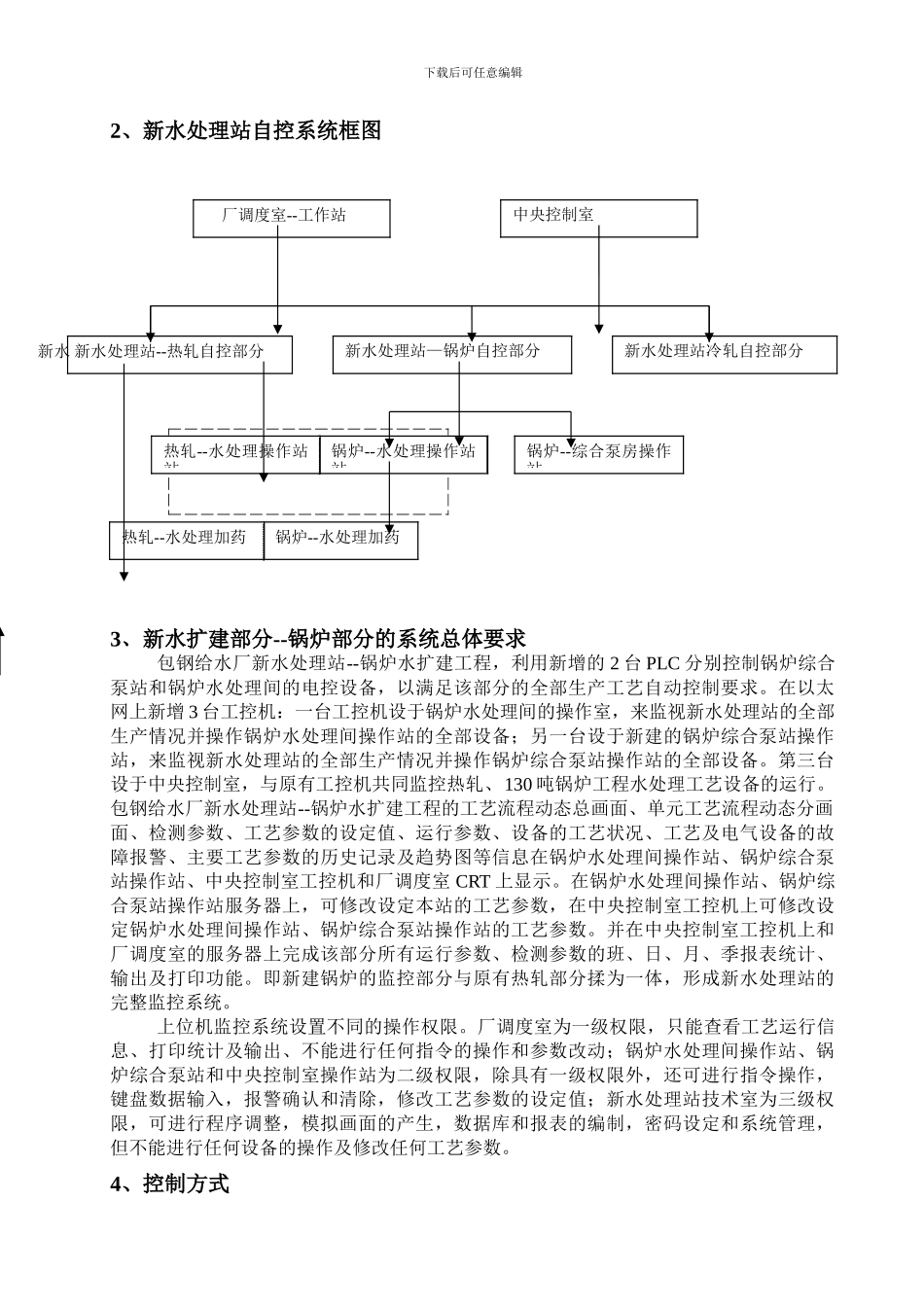

5车间锅炉联机补充技术协议_第3页
3/7
下载后可任意编辑包钢热电厂 2×130t/h 吨锅炉新水处理站改扩建工程--水处理间自控部分补充技术协议下载后可任意编辑说明:1、依据包钢热电厂 2×130 吨/小时锅炉,给水厂新水处理站改扩建工程--自控系统已发包并已签定的技术协议,对完成“本功能需求书”工作内容的责任作以下明确:1) 内蒙古新联信息产业有限公司负责完成锅炉综合泵站的 PLC/上位机的编程/画面等全部软硬件工作和新水处理站/厂调度室的全部联网通讯及上位机的工作;2) 青岛海洋公司负责完成锅炉水处理间的 PLC/上位机的编程/画面等全部软硬件工作. 2、为实现包钢给水厂新水处理站区域水处理流程新老系统(锅炉工程及热轧工程)的统一协调管理及控制,需在以上分工的基础上增加以下工作内容: 1)青岛海洋公司在热轧--锅炉水处理间修改(因工艺对新水处理站—热轧部分新增的自控要求)新水处理站--热轧部分的 PLC 控制程序和画面等。2)青岛海洋公司在热轧--锅炉水处理间解决新水处理站--热轧部分自控部分存在的全部自控问题和修改画面等。 下载后可任意编辑2、新水处理站自控系统框图 3、新水扩建部分--锅炉部分的系统总体要求包钢给水厂新水处理站--锅炉水扩建工程,利用新增的 2 台 PLC 分别控制锅炉综合泵站和锅炉水处理间的电控设备,以满足该部分的全部生产工艺自动控制要求。在以太网上新增 3 台工控机:一台工控机设于锅炉水处理间的操作室,来监视新水处理站的全部生产情况并操作锅炉水处理间操作站的全部设备;另一台设于新建的锅炉综合泵站操作站,来监视新水处理站的全部生产情况并操作锅炉综合泵站操作站的全部设备。第三台设于中央控制室,与原有工控机共同监控热轧、130 吨锅炉工程水处理工艺设备的运行。包钢给水厂新水处理站--锅炉水扩建工程的工艺流程动态总画面、单元工艺流程动态分画面、检测参数、工艺参数的设定值、运行参数、设备的工艺状况、工艺及电气设备的故障报警、主要工艺参数的历史记录及趋势图等信息在锅炉水处理间操作站、锅炉综合泵站操作站、中央控制室工控机和厂调度室 CRT 上显示。在锅炉水处理间操作站、锅炉综合泵站操作站服务器上,可修改设定本站的工艺参数,在中央控制室工控机上可修改设定锅炉水处理间操作站、锅炉综合泵站操作站的工艺参数。并在中央控制室工控机上和厂调度室的服务器上完成该部分所有运行参数、检测参数的班、日、月、季报表统计、输出及打印功能。即新建锅炉的监控部分与原有热轧部分揉为一...
