57#满堂模板支架施工方案

57#满堂模板支架施工方案_第1页
1/11

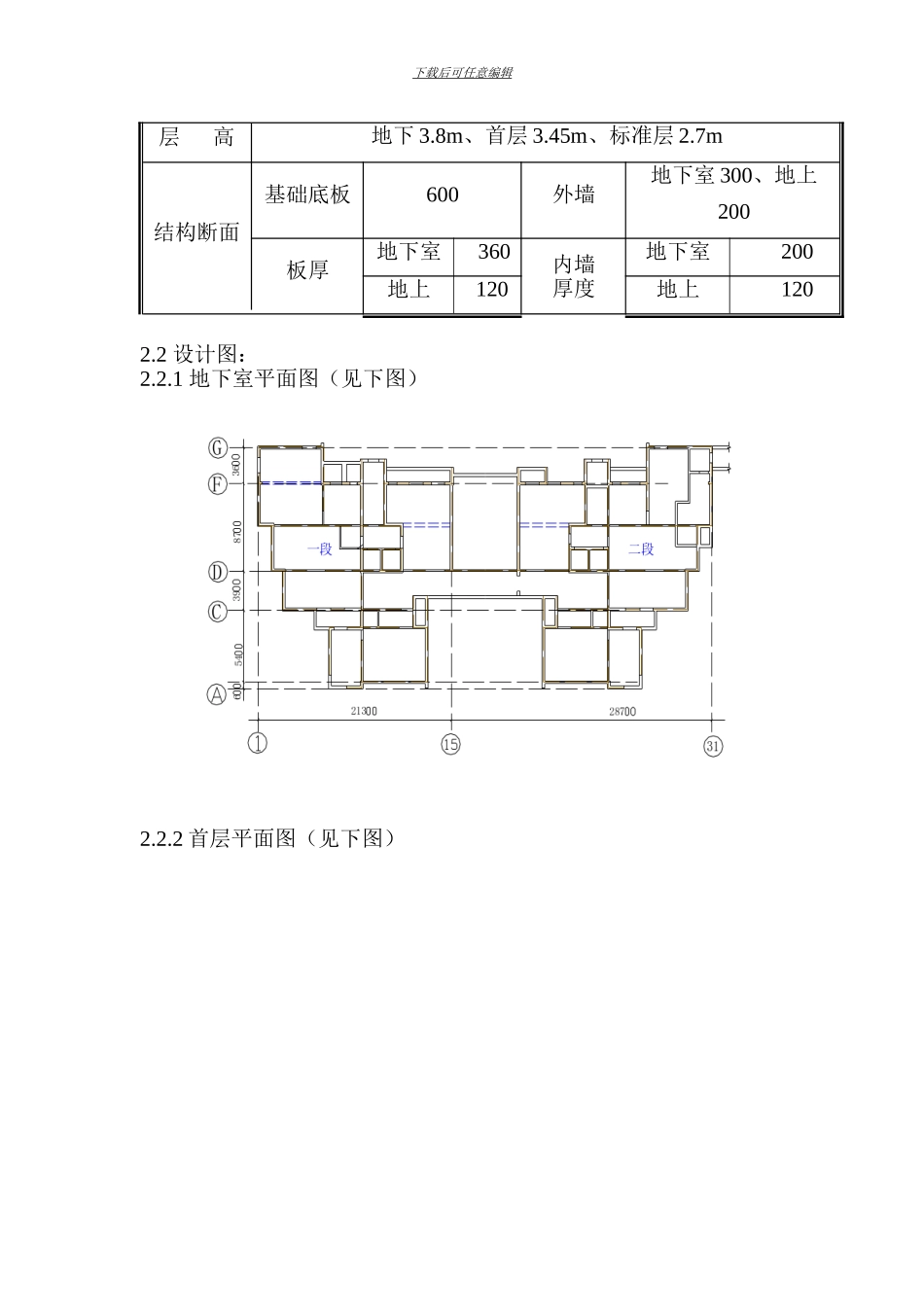

57#满堂模板支架施工方案_第2页
2/11
57#满堂模板支架施工方案_第3页
3/11
下载后可任意编辑1. 编制依据: 1. 1 设计图纸序 号图 号图 名1结施 1-22结构施工图2建施 1-25建筑施工图1.2 碧桂园小区二期 57#住宅楼施工组织设计1.3 主要法律规范、规程名 称编 号钢筋砼结构施工质量与验收法律规范GB50204-2024建筑施工高处作业安全技术规程JGJ80-91建筑施工扣件式钢管脚手架安全技术规程JGJ130-20011.4 其它名 称编 号扣件式钢管脚手架搭设要求及计算2001 年 12 月版建筑施工脚手架有用手册建筑工业出版社出版2.工程概况:2. 1 设计概况工程名称碧桂园小区二期 57#住宅楼结构类型全现浇剪力墙建筑面积13348.98㎡层 数地下 1 层、地上 16 层下载后可任意编辑层 高地下 3.8m、首层 3.45m、标准层 2.7m结构断面基础底板600外墙地下室 300、地上200板厚地下室360内墙厚度地下室200地上120地上1202.2 设计图:2.2.1 地下室平面图(见下图)2.2.2 首层平面图(见下图)下载后可任意编辑2.2.3 九层平面图(见下图)2.3 施工难点:该工程地下为整体箱形(人防层)结构,地上为二个独立单元体,15-17 轴之间为进出小区通道,九层(顶板)向上又联为一体。净空高度 25.05m,通道长 8.90m,宽 7.20m。由于净空较高,要求九层模板竖向支撑(满堂模板支撑)整体刚度和稳定性必须满足施工要求。为确保安全可靠,给支架的设计计算及搭设带来较大难度。下载后可任意编辑3. 施工安排3.1 施工部位及工期要求计划±0.00 以上两个单元体结构施工至 2 层后,开始搭设 15~17轴间(通道)模板的支架(竖向支撑),随结构进度同时上升。具体时间为:2024 年 2 月 26 日~2024 年 4 月 20 日完成。3.2 劳动组织及职责分工3.2.1 项目部技术负责人:周树民 木工工长:张 跃 安 全 员:韩 金 质 检 员:周克生3.2.2 劳务负责人项目经理:肖建春 技术负责人:王 成 木工工长:钟秀兵安 全 员:张荣勤 质 检 员:任国茂3.2.3 工人数量及分工架子工 6 人,班组长 2 人;木工 36 人,班组长 2 人。4. 施工准备4.1 技术准备4.1.1 熟悉审核图纸,学习有关法律规范、规程及安全生产管理规定等。4.1.2 收集满堂模板支架、扣件式组装脚手架方面的有关设计、计算、施工等资料。4.1.3 在方案编制的基础上,仔细编制技术交底文件。4.2 材料准备4.2.1 主要材料用量及进场日期名 称规 格数 量进场日期备 注焊接钢管Φ48×3.512462024-2-23立 杆Φ48×3.5×66722024-2...
