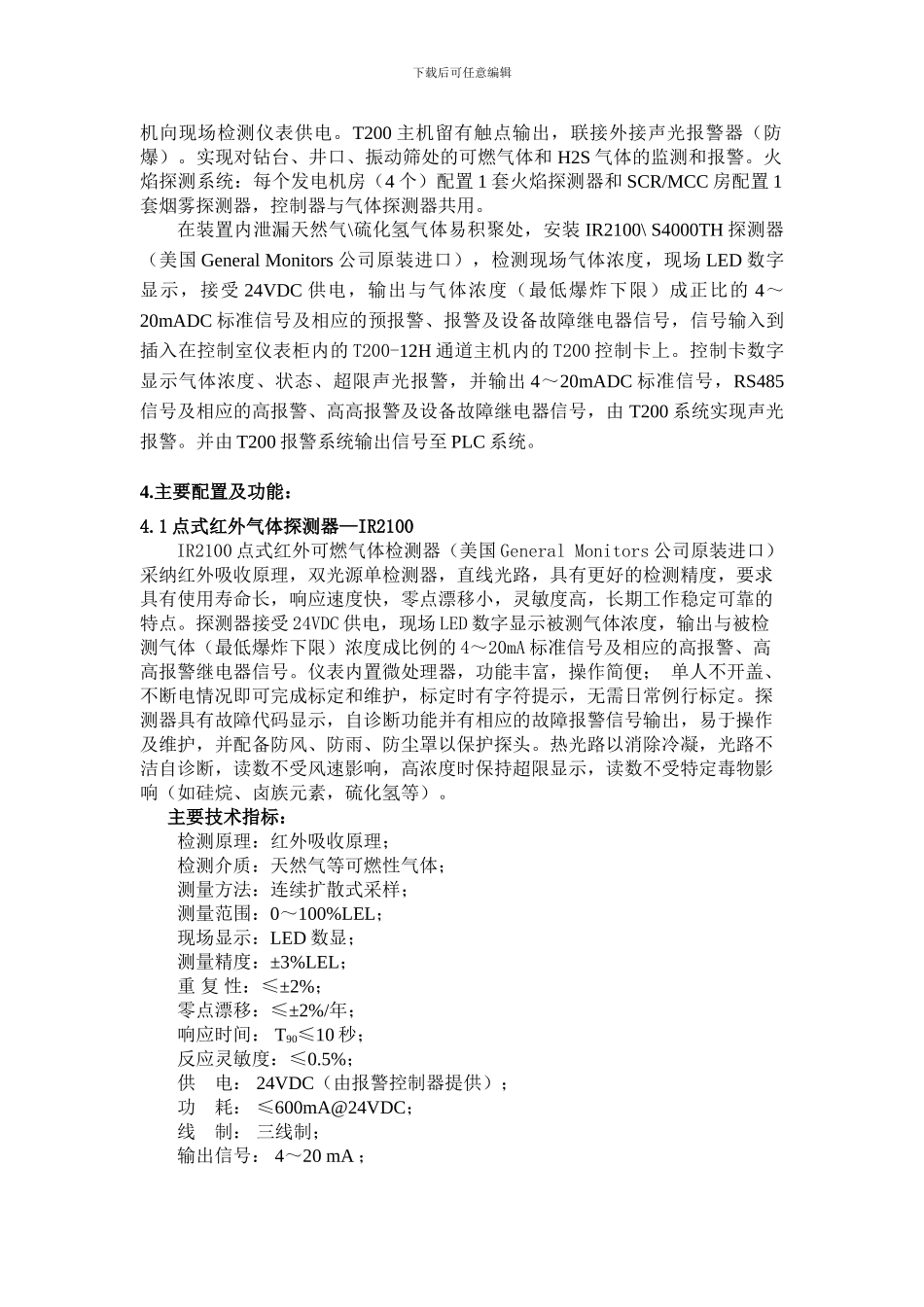

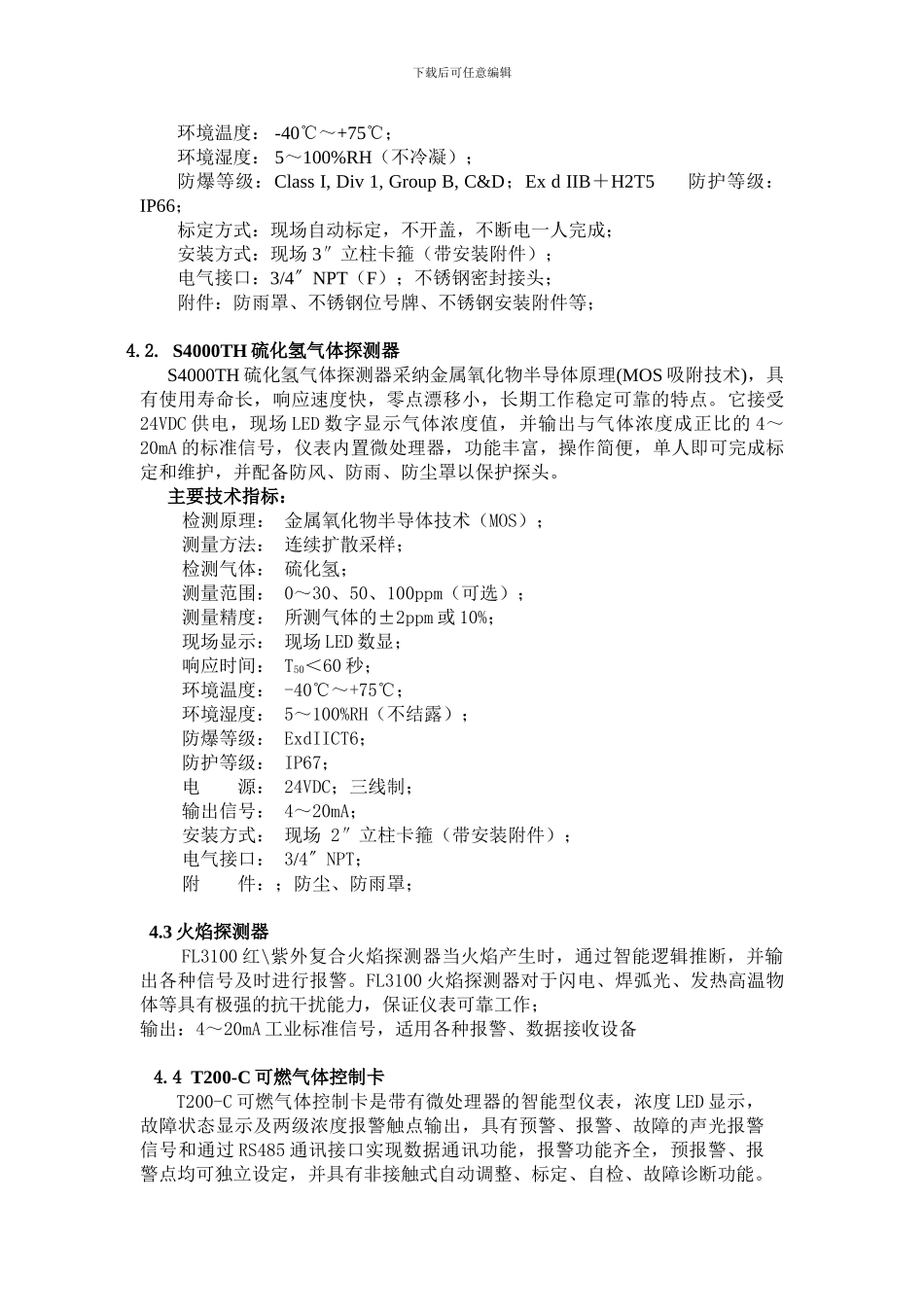

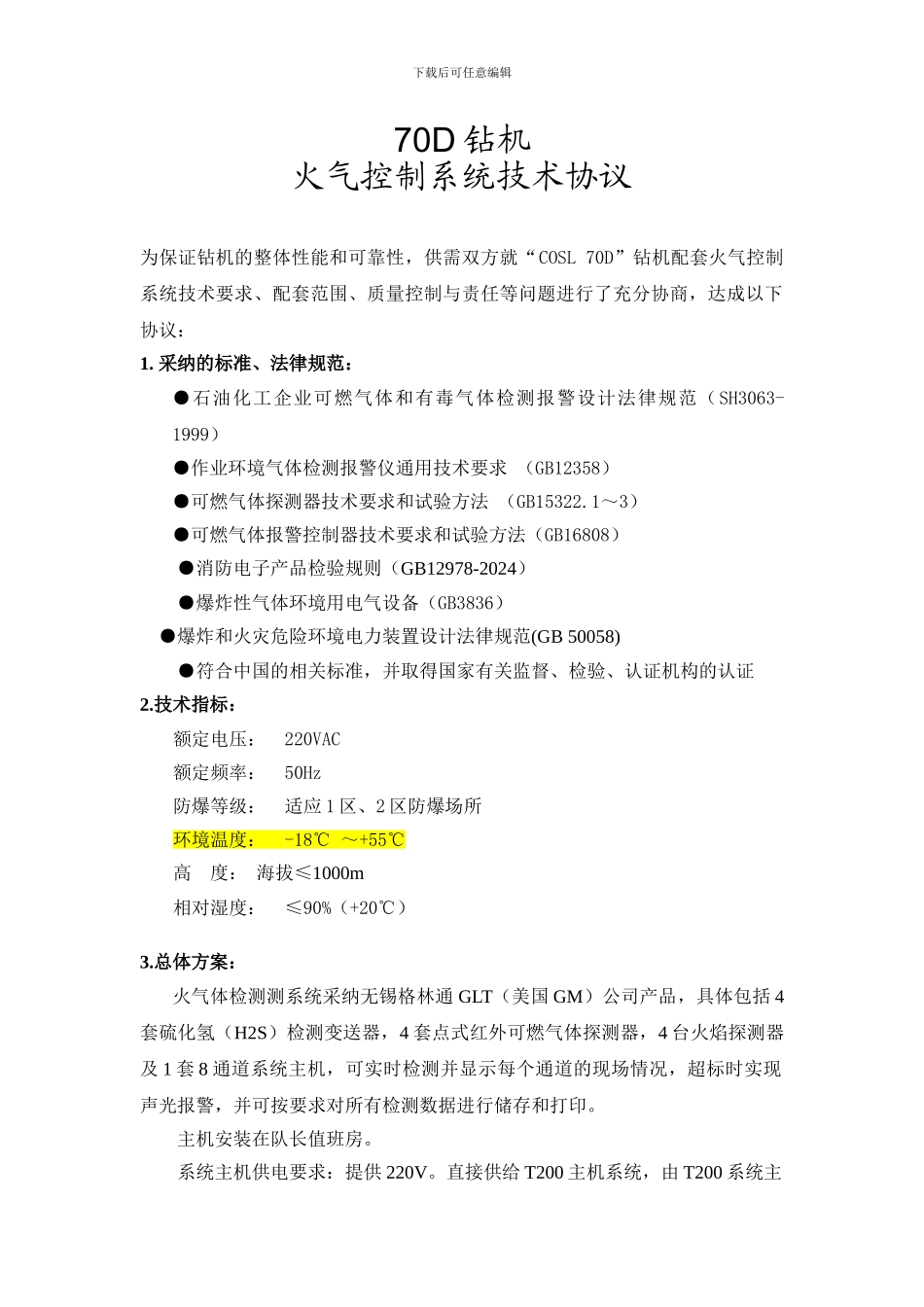

下载后可任意编辑70D 钻机火气控制系统技术协议为保证钻机的整体性能和可靠性，供需双方就“COSL 70D”钻机配套火气控制系统技术要求、配套范围、质量控制与责任等问题进行了充分协商，达成以下协议：1. 采纳的标准、法律规范：●石油化工企业可燃气体和有毒气体检测报警设计法律规范（SH3063-1999）●作业环境气体检测报警仪通用技术要求 （GB12358）●可燃气体探测器技术要求和试验方法 （GB15322.1～3）●可燃气体报警控制器技术要求和试验方法（GB16808）●消防电子产品检验规则（GB12978-2024）●爆炸性气体环境用电气设备（GB3836） ●爆炸和火灾危险环境电力装置设计法律规范(GB 50058) ●符合中国的相关标准，并取得国家有关监督、检验、认证机构的认证2.技术指标： 额定电压： 220VAC额定频率： 50Hz防爆等级： 适应 1 区、2 区防爆场所 环境温度： -18℃ ～+55℃高 度： 海拔≤1000m相对湿度： ≤90%（+20℃）3.总体方案：火气体检测测系统采纳无锡格林通 GLT（美国 GM）公司产品，具体包括 4套硫化氢（H2S）检测变送器，4 套点式红外可燃气体探测器，4 台火焰探测器及 1 套 8 通道系统主机，可实时检测并显示每个通道的现场情况，超标时实现声光报警，并可按要求对所有检测数据进行储存和打印。主机安装在队长值班房。系统主机供电要求：提供 220V。直接供给 T200 主机系统，由 T200 系统主下载后可任意编辑机向现场检测仪表供电。T200 主机留有触点输出，联接外接声光报警器（防爆）。实现对钻台、井口、振动筛处的可燃气体和 H2S 气体的监测和报警。火焰探测系统：每个发电机房（4 个）配置 1 套火焰探测器和 SCR/MCC 房配置 1套烟雾探测器，控制器与气体探测器共用。在装置内泄漏天然气\硫化氢气体易积聚处，安装 IR2100\ S4000TH 探测器（美国 General Monitors 公司原装进口），检测现场气体浓度，现场 LED 数字显示，接受 24VDC 供电，输出与气体浓度（最低爆炸下限）成正比的 4～20mADC 标准信号及相应的预报警、报警及设备故障继电器信号，信号输入到插入在控制室仪表柜内的 T200-12H 通道主机内的 T200 控制卡上。控制卡数字显示气体浓度、状态、超限声光报警，并输出 4～20mADC 标准信号，RS485信号及相应的高报警、高高报警及设备故障继电器信号，由 T200 系统实现声光报警。并由 T200 报警系统输出信号至 PLC 系统。4.主要配置及功能：4.1 点式红外...
