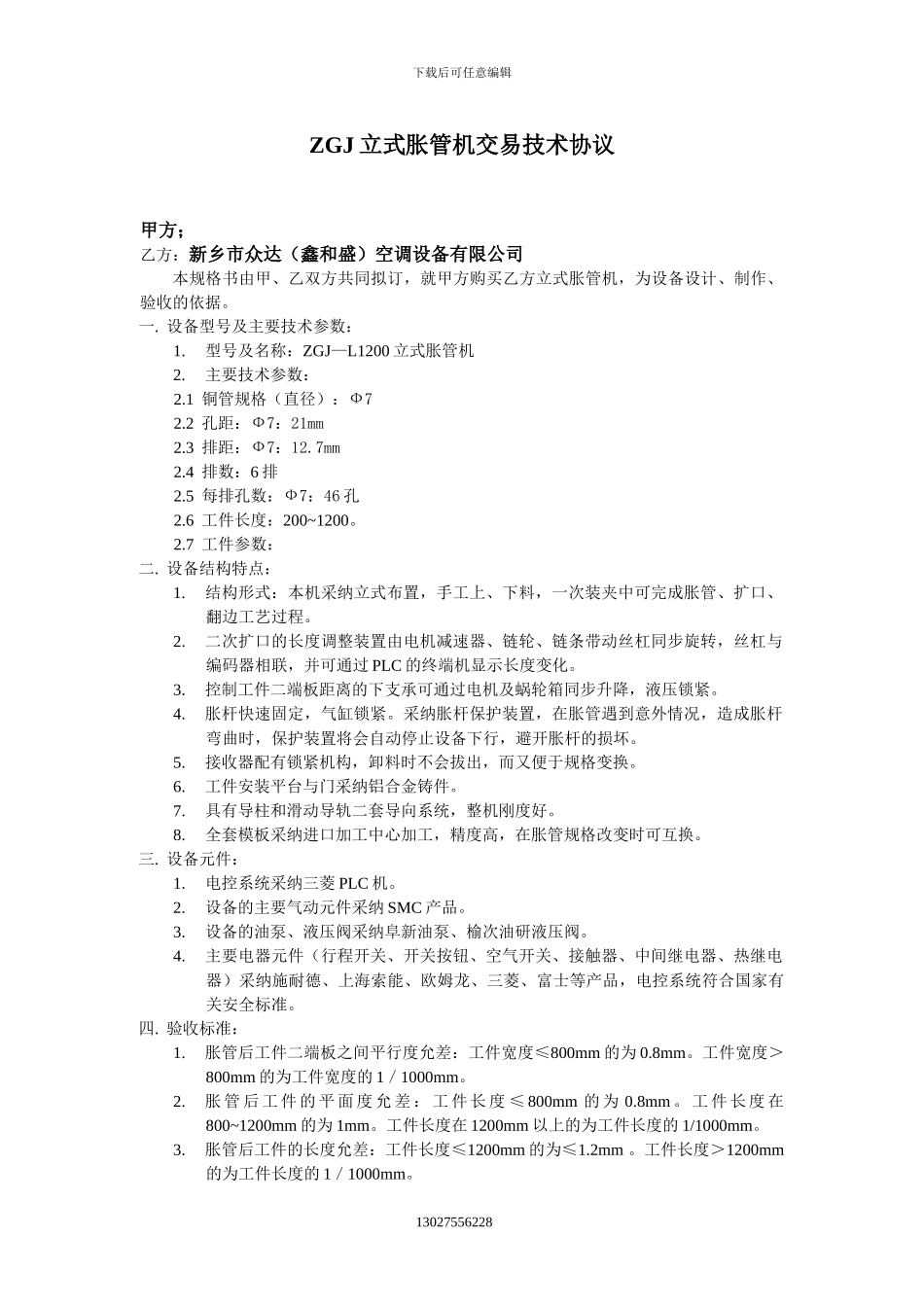

ZGJ立式胀管机交易技术协议

下载后可任意编辑ZGJ 立式胀管机交易技术协议甲方；乙方：新乡市众达（鑫和盛）空调设备有限公司本规格书由甲、乙双方共同拟订，就甲方购买乙方立式胀管机，为设备设计、制作、验收的依据。一. 设备型号及主要技术参数： 1.型号及名称：ZGJ—L1200 立式胀管机2.主要技术参数：2.1 铜管规格（直径）：Ф72.2 孔距：Ф7：21mm2.3 排距：Ф7：12.7mm2.4 排数：6 排2.5 每排孔数：Ф7：46 孔2.6 工件长度：200~1200。2.7 工件参数：二. 设备结构特点：1.结构形式：本机采纳立式布置，手工上、下料，一次装夹中可完成胀管、扩口、翻边工艺过程。 2.二次扩口的长度调整装置由电机减速器、链轮、链条带动丝杠同步旋转，丝杠与编码器相联，并可通过 PLC 的终端机显示长度变化。3.控制工件二端板距离的下支承可通过电机及蜗轮箱同步升降，液压锁紧。 4.胀杆快速固定，气缸锁紧。采纳胀杆保护装置，在胀管遇到意外情况，造成胀杆弯曲时，保护装置将会自动停止设备下行，避开胀杆的损坏。5.接收器配有锁紧机构，卸料时不会拔出，而又便于规格变换。 6.工件安装平台与门采纳铝合金铸件。7.具有导柱和滑动导轨二套导向系统，整机刚度好。8.全套模板采纳进口加工中心加工，精度高，在胀管规格改变时可互换。三. 设备元件：1.电控系统采纳三菱 PLC 机。2.设备的主要气动元件采纳 SMC 产品。3.设备的油泵、液压阀采纳阜新油泵、榆次油研液压阀。4.主要电器元件（行程开关、开关按钮、空气开关、接触器、中间继电器、热继电器）采纳施耐德、上海索能、欧姆龙、三菱、富士等产品，电控系统符合国家有关安全标准。四. 验收标准：1.胀管后工件二端板之间平行度允差：工件宽度≤800mm 的为 0.8mm。工件宽度＞800mm 的为工件宽度的 1／1000mm。2.胀 管 后 工 件 的 平 面 度 允 差 ： 工 件 长 度 ≤ 800mm 的 为 0.8mm 。 工 件 长 度 在800~1200mm 的为 1mm。工件长度在 1200mm 以上的为工件长度的 1/1000mm。3.胀管后工件的长度允差：工件长度≤1200mm 的为≤1.2mm 。工件长度＞1200mm的为工件长度的 1／1000mm。 13027556228下载后可任意编辑4.二次扩口、翻边后与胀管同心度允差：≤Φ0.2mm。五. 设备一般参数：1.工作效率（仅供参考）：快进（胀管）： 6.71 m／min 慢进（二次扩口、翻边）： 1.11 m／min回程： 9.81 m／min 2.最大胀管力： 30T。3.泵流量：双泵供油：大泵 116 L／min...
