冷却塔内壁防腐施工VIP免费

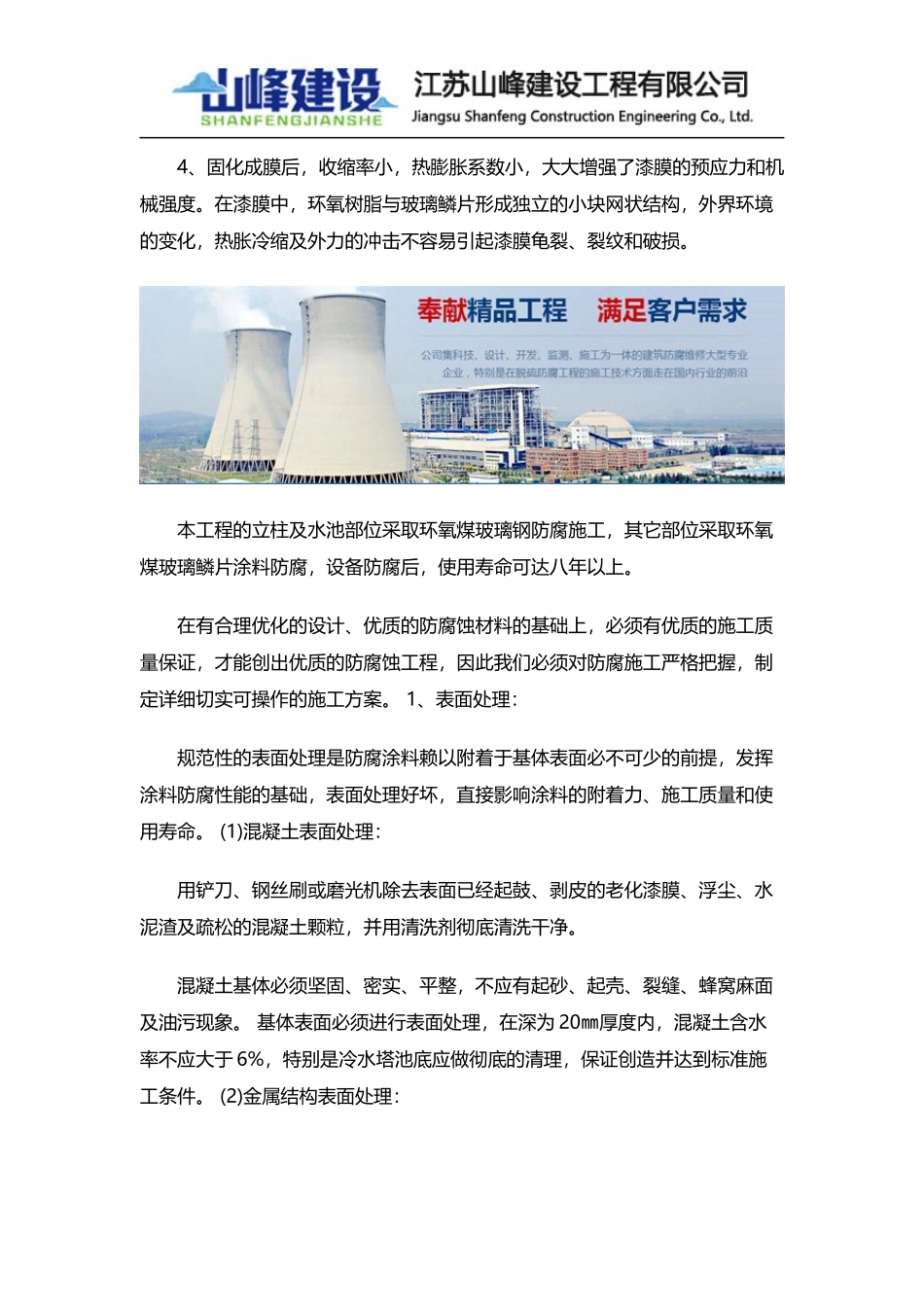

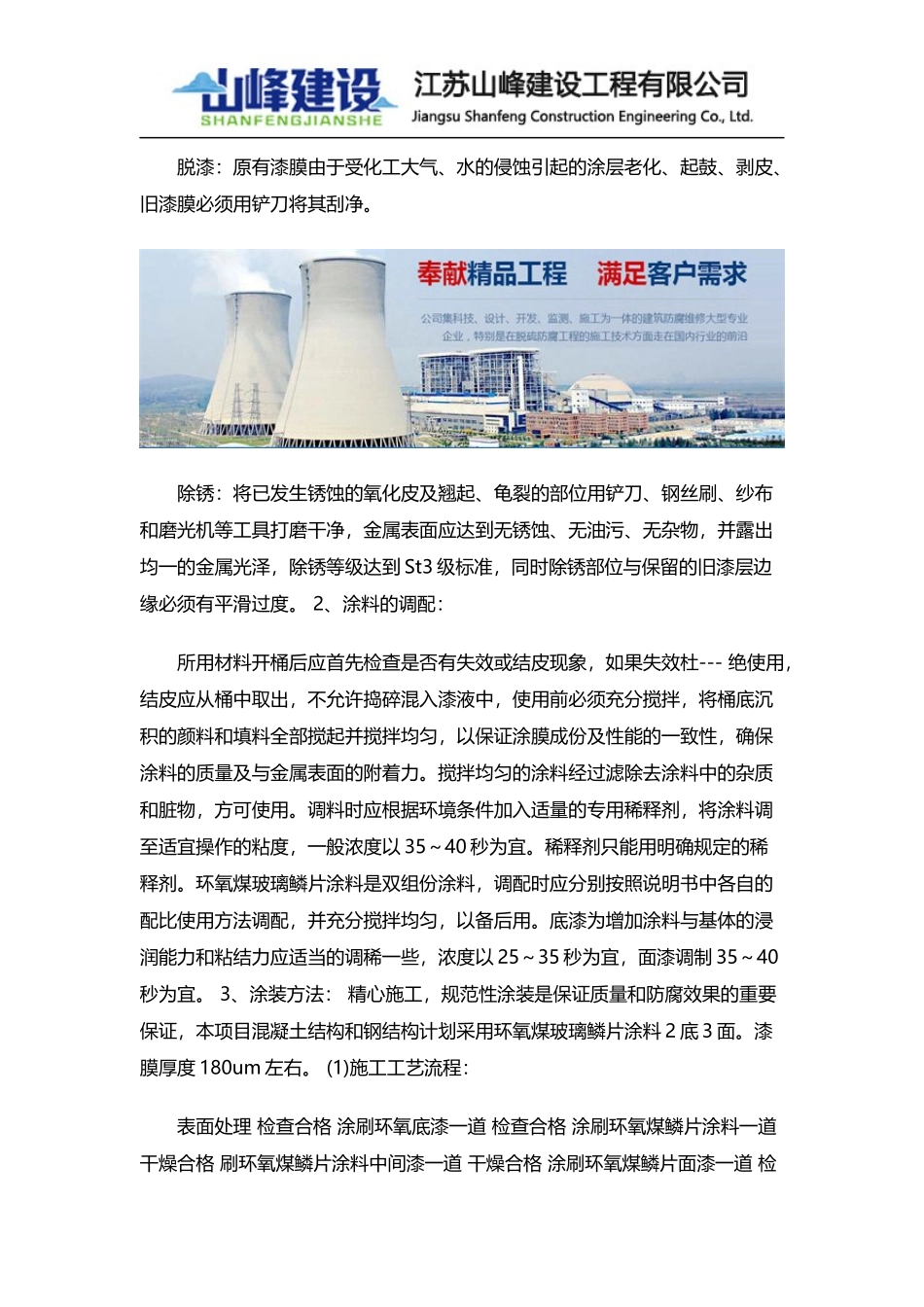

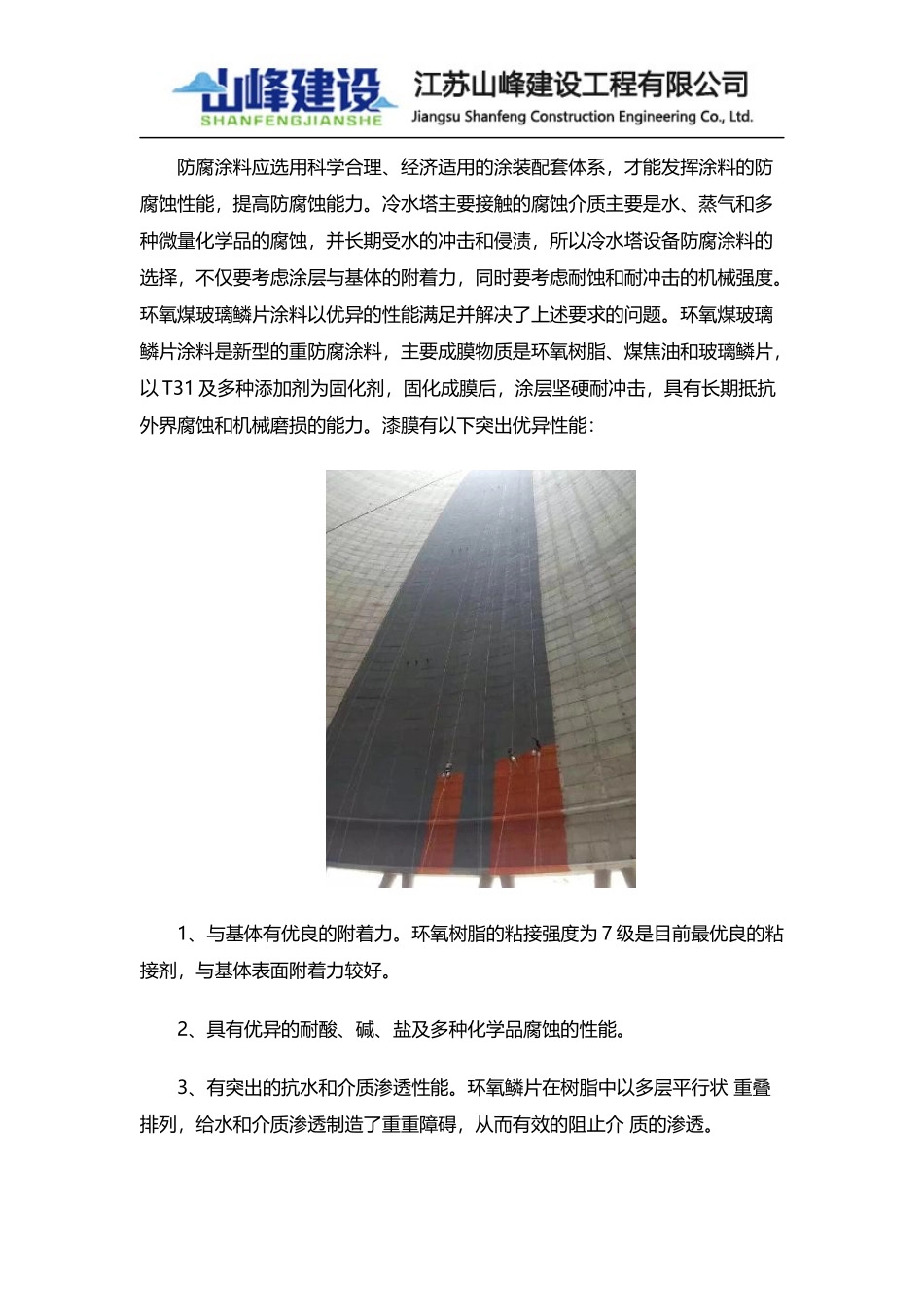

防腐涂料应选用科学合理、经济适用的涂装配套体系，才能发挥涂料的防腐蚀性能，提高防腐蚀能力。冷水塔主要接触的腐蚀介质主要是水、蒸气和多种微量化学品的腐蚀，并长期受水的冲击和侵渍，所以冷水塔设备防腐涂料的选择，不仅要考虑涂层与基体的附着力，同时要考虑耐蚀和耐冲击的机械强度。环氧煤玻璃鳞片涂料以优异的性能满足并解决了上述要求的问题。环氧煤玻璃鳞片涂料是新型的重防腐涂料，主要成膜物质是环氧树脂、煤焦油和玻璃鳞片，以T31及多种添加剂为固化剂，固化成膜后，涂层坚硬耐冲击，具有长期抵抗外界腐蚀和机械磨损的能力。漆膜有以下突出优异性能：1、与基体有优良的附着力。环氧树脂的粘接强度为7级是目前最优良的粘接剂，与基体表面附着力较好。2、具有优异的耐酸、碱、盐及多种化学品腐蚀的性能。3、有突出的抗水和介质渗透性能。环氧鳞片在树脂中以多层平行状重叠排列，给水和介质渗透制造了重重障碍，从而有效的阻止介质的渗透。4、固化成膜后，收缩率小，热膨胀系数小，大大增强了漆膜的预应力和机械强度。在漆膜中，环氧树脂与玻璃鳞片形成独立的小块网状结构，外界环境的变化，热胀冷缩及外力的冲击不容易引起漆膜龟裂、裂纹和破损。本工程的立柱及水池部位采取环氧煤玻璃钢防腐施工，其它部位采取环氧煤玻璃鳞片涂料防腐，设备防腐后，使用寿命可达八年以上。在有合理优化的设计、优质的防腐蚀材料的基础上，必须有优质的施工质量保证，才能创出优质的防腐蚀工程，因此我们必须对防腐施工严格把握，制定详细切实可操作的施工方案。1、表面处理：规范性的表面处理是防腐涂料赖以附着于基体表面必不可少的前提，发挥涂料防腐性能的基础，表面处理好坏，直接影响涂料的附着力、施工质量和使用寿命。(1)混凝土表面处理：用铲刀、钢丝刷或磨光机除去表面已经起鼓、剥皮的老化漆膜、浮尘、水泥渣及疏松的混凝土颗粒，并用清洗剂彻底清洗干净。混凝土基体必须坚固、密实、平整，不应有起砂、起壳、裂缝、蜂窝麻面及油污现象。基体表面必须进行表面处理，在深为20㎜厚度内，混凝土含水率不应大于6%，特别是冷水塔池底应做彻底的清理，保证创造并达到标准施工条件。(2)金属结构表面处理：脱漆：原有漆膜由于受化工大气、水的侵蚀引起的涂层老化、起鼓、剥皮、旧漆膜必须用铲刀将其刮净。除锈：将已发生锈蚀的氧化皮及翘起、龟裂的部位用铲刀、钢丝刷、纱布和磨光机等工具打磨干净，金属表面应达到无锈蚀、无油污、无杂物，并露出均一的金属光泽，除锈等级达到St3级标准，同时除锈部位与保留的旧漆层边缘必须有平滑过度。2、涂料的调配：所用材料开桶后应首先检查是否有失效或结皮现象，如果失效杜---绝使用，结皮应从桶中取出，不允许捣碎混入漆液中，使用前必须充分搅拌，将桶底沉积的颜料和填料全部搅起并搅拌均匀，以保证涂膜成份及性能的一致性，确保涂料的质量及与金属表面的附着力。搅拌均匀的涂料经过滤除去涂料中的杂质和脏物，方可使用。调料时应根据环境条件加入适量的专用稀释剂，将涂料调至适宜操作的粘度，一般浓度以35～40秒为宜。稀释剂只能用明确规定的稀释剂。环氧煤玻璃鳞片涂料是双组份涂料，调配时应分别按照说明书中各自的配比使用方法调配，并充分搅拌均匀，以备后用。底漆为增加涂料与基体的浸润能力和粘结力应适当的调稀一些，浓度以25～35秒为宜，面漆调制35～40秒为宜。3、涂装方法：精心施工，规范性涂装是保证质量和防腐效果的重要保证，本项目混凝土结构和钢结构计划采用环氧煤玻璃鳞片涂料2底3面。漆膜厚度180um左右。(1)施工工艺流程：表面处理检查合格涂刷环氧底漆一道检查合格涂刷环氧煤鳞片涂料一道干燥合格刷环氧煤鳞片涂料中间漆一道干燥合格涂刷环氧煤鳞片面漆一道检验合格涂刷环氧煤鳞片面漆一道检验合格验收移交(漆膜厚度达180um)。(2)施工方法：采用人工刷涂和机械喷涂：表面处理验收合格后，在6小时内涂刷已经调制好的环氧底漆，底漆起着承上启下的作用，与基体有优异的附着力，第一道底漆涂刷前，应用棉纱蘸汽油首先将表面擦洗干净，除去表面的杂物和浮尘，底漆要求均匀一致，无流淌、无漏涂、无针孔、无气泡，表面漆膜...
