冷却塔筒壁修补方案VIP专享VIP免费

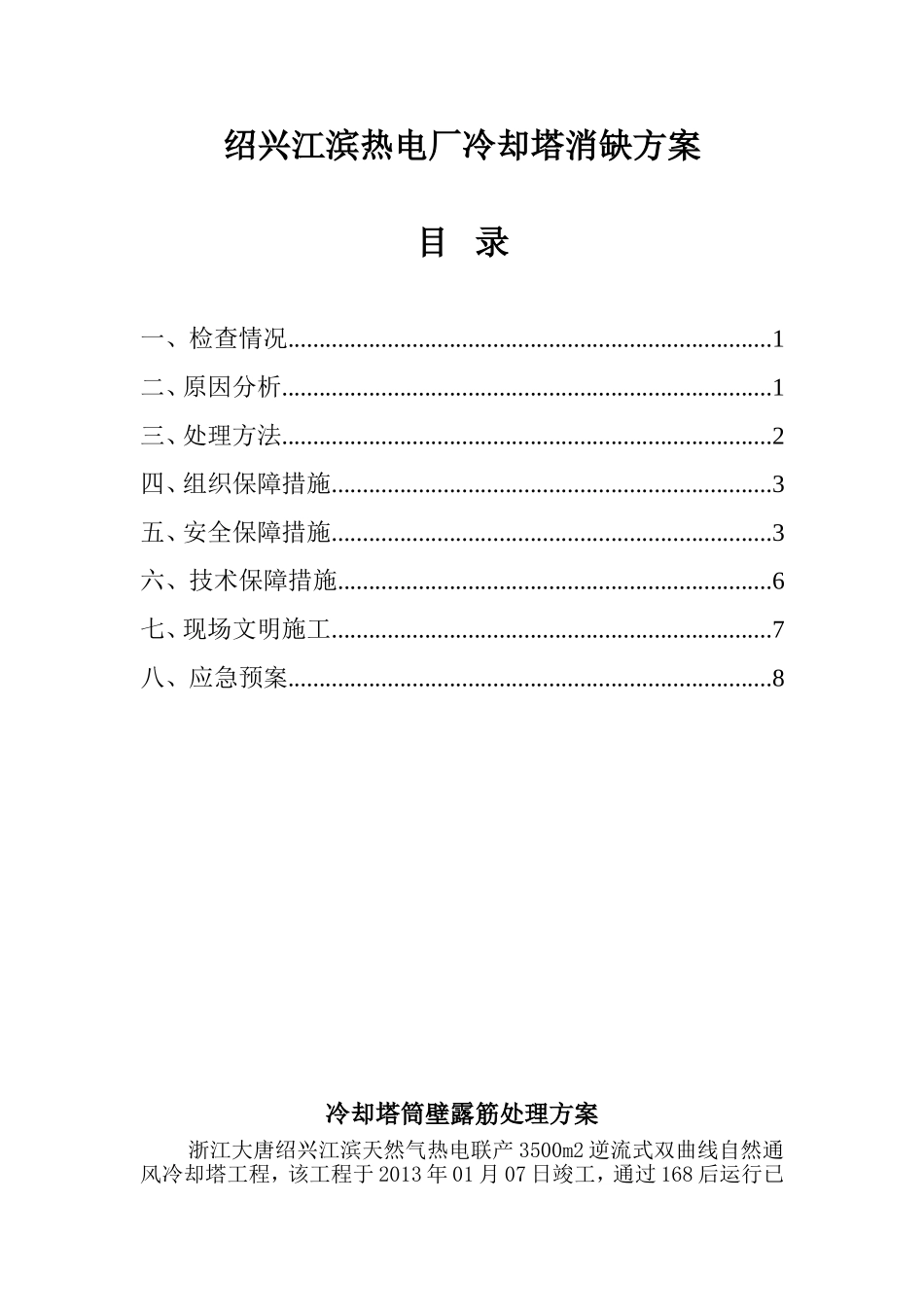

绍兴江滨热电厂冷却塔消缺方案目录一、检查情况..............................................................................1二、原因分析...............................................................................1三、处理方法...............................................................................2四、组织保障措施.......................................................................3五、安全保障措施.......................................................................3六、技术保障措施......................................................................6七、现场文明施工.......................................................................7八、应急预案..............................................................................8冷却塔筒壁露筋处理方案浙江大唐绍兴江滨天然气热电联产3500m2逆流式双曲线自然通风冷却塔工程，该工程于2013年01月07日竣工，通过168后运行已有一年多时间，冷却塔筒壁表面出现部分环筋及扎丝外露生锈，污染筒壁混凝土表面情况（2#冷却塔特别明显），针对此情况编制以下处理方案。一、检查情況经现场检查发现，冷却塔筒壁13~23板之间出现部分环向钢筋外露生锈及扎丝锈点，特别是2#冷却塔西面比较明显，也比较集中，其它三个方向零星存在此情况；1#冷却塔相对较少，只有东南角及上塔爬梯南面出现露筋情况,在东面和东北面第十板处有部分灰尘污染和苔藓污染，导致混凝土有一定色差。二、原因分析1、混凝土浇筑时，钢筋保护层垫块位移或垫块间距过大，钢筋紧贴模板，拆模后钢筋表面只有薄薄的一层水泥浆，经过自然天气后碳化脱落致使钢筋外露。2、筒壁截面设计尺寸相对较小，遇到个别骨料颗粒过大，再加上施工过程中振动棒抽插，使钢筋紧贴模板造成保护层过小。3、垫块绑扎不牢加上施工过程中混凝土振捣工操作不当，致垫块、钢筋位移。4、钢筋绑扎时绑扎丝丝头未按要求弯进主筋内侧，致丝头紧贴模板，经过一段时间后产生锈点。5、绍兴江滨燃气电厂地处沿海，受海洋天气影响，混凝土相比内地较易受到腐蚀，更易造成混凝土缺陷及钢筋锈蚀。三、处理方法采用吊板将作业人员运送至作业面，作业人员经过表面处理后配合人员将修补材料运送至作业面，作业人员用修补材料进行混凝土表面修补，完成后移到下一工作面。1、凿毛：为确保上层环氧砂浆与基底混凝土具有良好的粘结，先用钢丝刷清除表面浮层污物。然后采用人工凿毛方法，先将露筋部位处松散、破损、污损的混凝土清除干净，直至露出坚硬密实的基面，修补结合面应凿平凿毛，尽量整齐化，清除表面浮灰（强力吹风机），凿毛务必彻底全面，但也不宜深度过大，以免损坏混凝土。2、除锈：由于钢筋外露一段时间后，表面产生铁锈，为了使钢筋与混凝土良好粘结，所以必须对露筋部位进行除锈处理，具体为人工使用钢刷将钢筋表面铁锈刮除并清理干净，直至露出光洁部分。3、阻锈：在钢筋锈蚀区的混凝土表面清理完毕后进行钢筋防锈、阻锈处理，将钢筋阻锈剂涂刷在钢筋表面上；对钢筋锈蚀区采用多功能阻锈剂处理，滚刷或喷涂于混凝土结构表面。4、修补：方案1、采用环氧修补砂浆对破损区进行修补，要求修补后结构表面平整密实，色泽与原混凝土一致，采用的环氧砂浆应具有较低的膨胀系数、收缩率和放热温度，并且还应具有较高的粘结力、硬度及抗冲击性能，环氧砂浆的配合比根据试验确定（试验包括配色，最大程度上与原混凝土色保持相同或相近）。方案2、采用抗裂砂浆对破损区进行修补，抗裂砂浆的配合比根据现场试验确定，配色试验通过后再进行大面积作业。在修补过程中对塔筒积灰、生苔藓部位进行打磨，打磨后要求混凝土表面干净整洁、色泽一致，打磨后如有部分变色处经现场确定协商后进行环氧树脂配色刷涂。5、养护：根据材料性能、修补厚度以及气候条件等因素做好养护工作，必要时刷养生液。6、在绑扎丝锈点处凿出绑扎丝然后打磨掉扎丝头，清理干净面层后点补调配好的环氧砂浆。四、组织措施保障为保证冷却塔修补的质量技术、安全、文明施工，...
