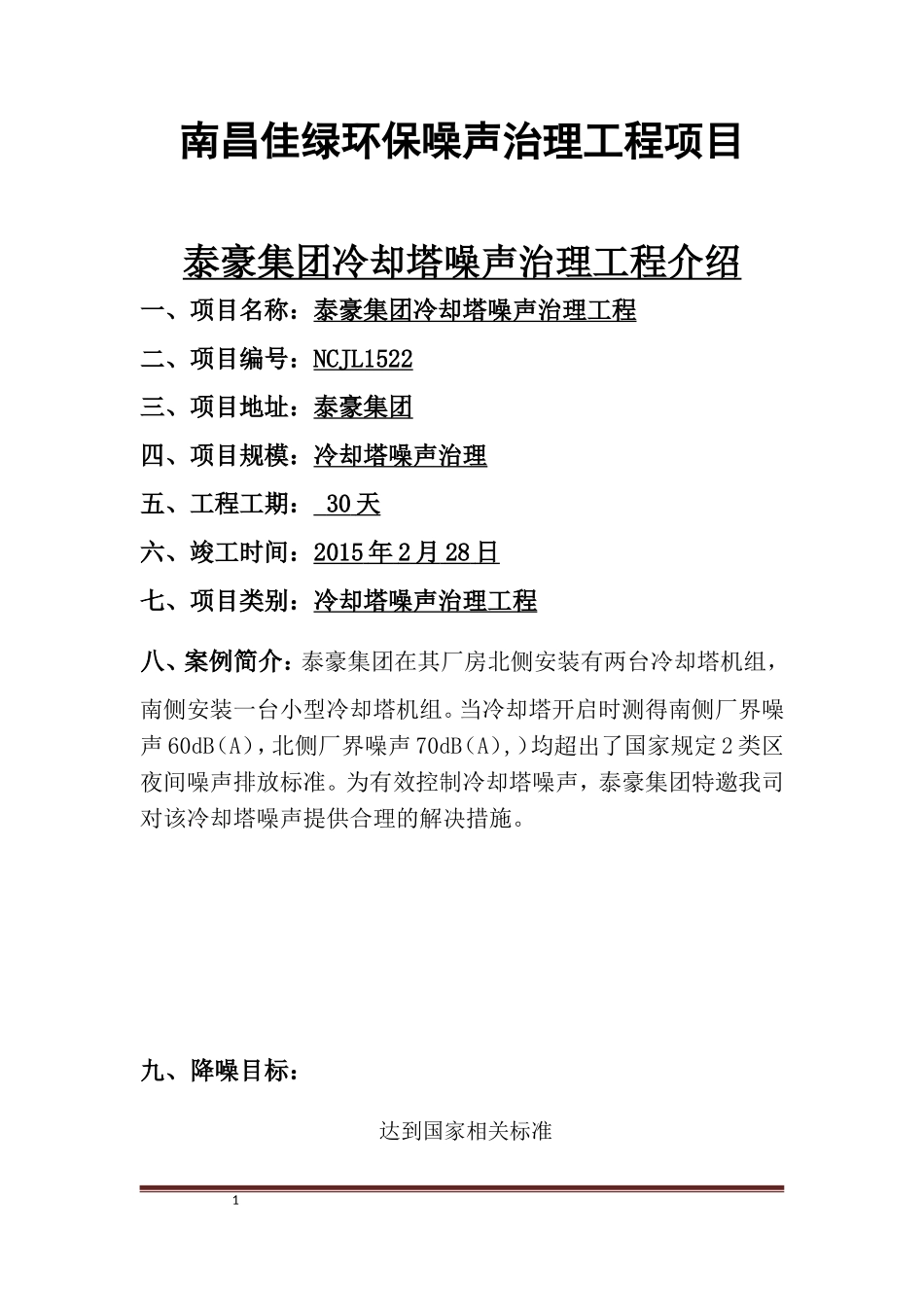

南昌佳绿环保噪声治理工程项目泰豪集团冷却塔噪声治理工程介绍一、项目名称：泰豪集团冷却塔噪声治理工程二、项目编号：NCJL1522三、项目地址：泰豪集团四、项目规模：冷却塔噪声治理五、工程工期：30天六、竣工时间：2015年2月28日七、项目类别：冷却塔噪声治理工程八、案例简介：泰豪集团在其厂房北侧安装有两台冷却塔机组，南侧安装一台小型冷却塔机组。当冷却塔开启时测得南侧厂界噪声60dB（A），北侧厂界噪声70dB（A）,）均超出了国家规定2类区夜间噪声排放标准。为有效控制冷却塔噪声，泰豪集团特邀我司对该冷却塔噪声提供合理的解决措施。九、降噪目标：达到国家相关标准1序号噪声控制点达到效果执行标准备注1厂边界≤50dB（A）《工业企业厂界噪声排放标准》GB12348—2008扣除非本项目噪声影响十、现场噪音源：冷却塔主要靠机械通风冷却循环热水。用泵将循环热水送到水分布器喷出，水沿着填料下淋落到水池。由风机将冷空气引入与下淋的热水接触，进行热交换，将水冷却。冷却塔的噪声源由以下几部分组成：（1）风机进排气噪声(主要噪声源)；（2）淋水噪声(主要噪声源)；（3）风机减速器和电动机噪声；（4）冷却塔水泵、配管和阀门噪声；其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气口和塔体向外辐射噪声。排气口噪声比进气口噪声高约5～10dB(A)，其频谱特性是以低频为主的连续谱，属低频噪声。循环热水从淋水装置下落时，与塔底接水盘中的积水撞击产生的淋水属高频噪声，淋水声的大小与淋水高度和单位时间的水流量有关。2十一、我们设计的方案:针对泰豪集团这样的冷却塔低频噪声，我公司根据我们以往治理类似项目的经验，结合现场实际情况制定如下治理措施：1.在冷却塔与厂界之间及冷却塔两侧面采用隔声板密封，北侧呈现“U”型屏障，屏障整体尺寸为（7+10+7）*8m；南侧呈现“U”型屏障，屏障整体尺寸为（4+4+4）*6m；隔音屏障选用彩钢夹芯岩棉板。隔音屏障2.北侧因超标达20dB（A）故在冷却塔排风口安装排风消声器，3冷却塔与厂方之间空隙设置为进风消声器。（详细见附图）冷却塔排风消声器一、避免降噪设施对设备运行环境影响的细节处理1.散热影响：南侧吸隔声屏障两侧底部各留有1000mm的进风通道，冷却塔北侧进风，以满足冷却塔的正常进风需要。2.为避免热风的回流，整个隔声屏体分为上下两层，下层为进风层，上层为出风层，中间用吸隔声板隔断，并在出风口设置挡板，以更有效的防治热风回流。3.维护影响：为解决冷却塔机组的日常维护，吸隔声罩屏体与设备之间均留有1000mm的检修空间。44.抗风压措施：对于整个隔声屏障而已，主要的不利荷载是风压为保证隔声屏体的稳定，每根立柱均设有混凝土基础及钢支撑。本设计基于屏障抗风速为33m/s的十二级台风要求进行验算。5.防雨措施：选用彩钢岩棉板作为外层防雨材料；吸音棉采用无碱憎水玻纤布包裹，同时选用孔径小的护面板材。6.管线密封措施：为保证整体降噪效果，对设备线管等细节，我们将在施工中进行开孔并做好周边的密封处理。十二、降噪效果：达到国家相关标准序号噪声控制点达到效果执行标准备注1厂边界≤50dB（A）《工业企业厂界噪声排放标准》GB12348—2008扣除非本项目噪声影响5
