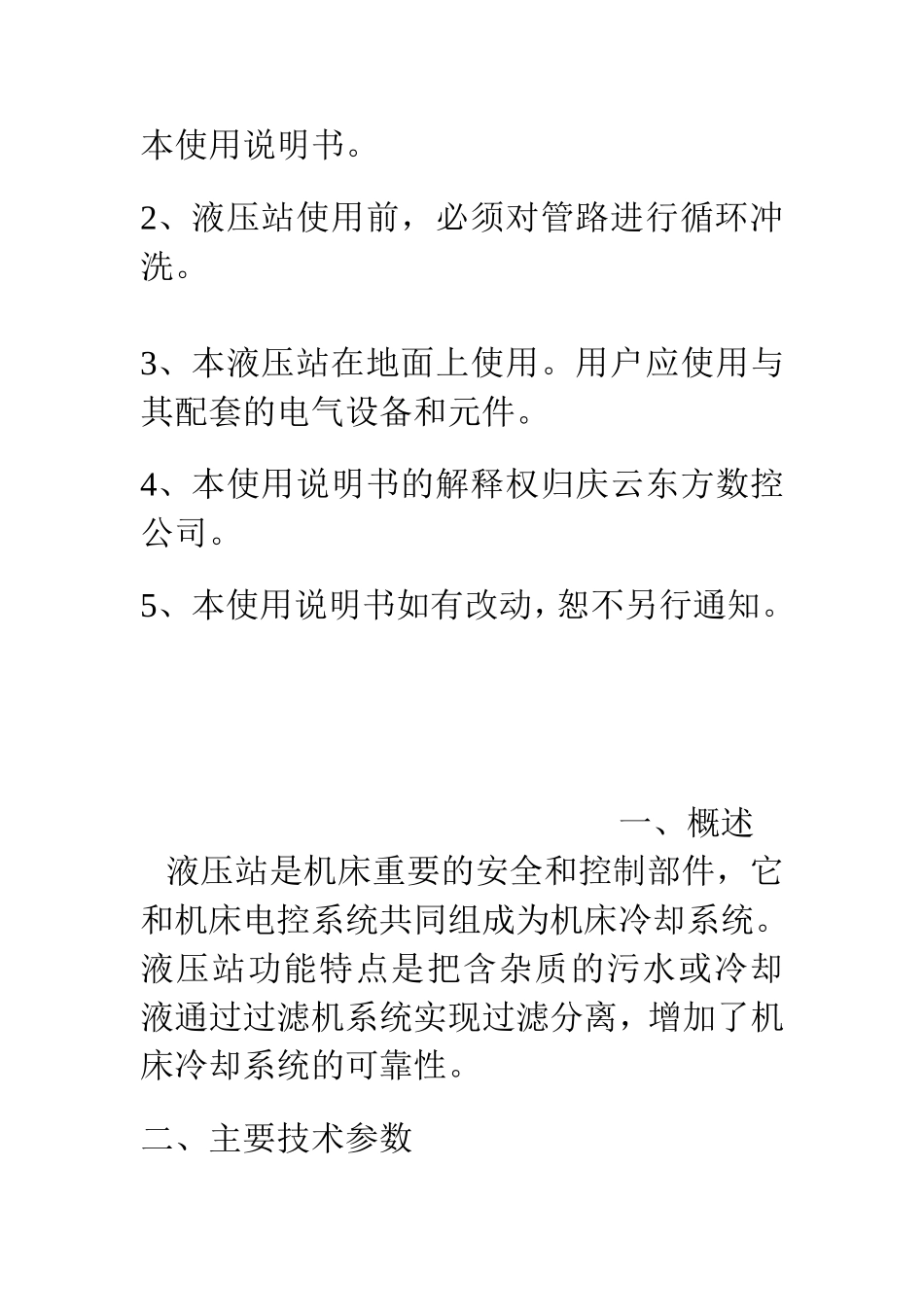

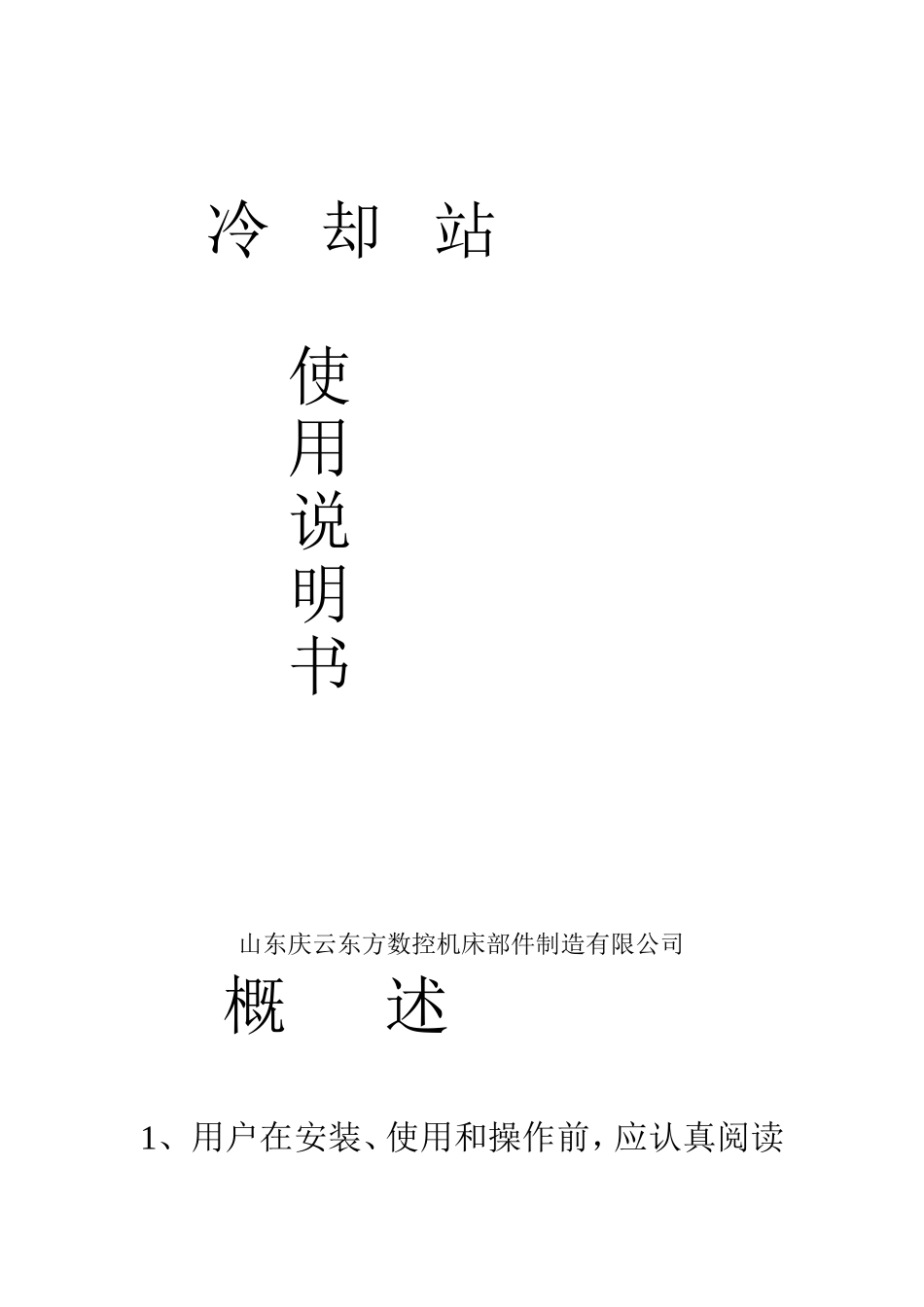

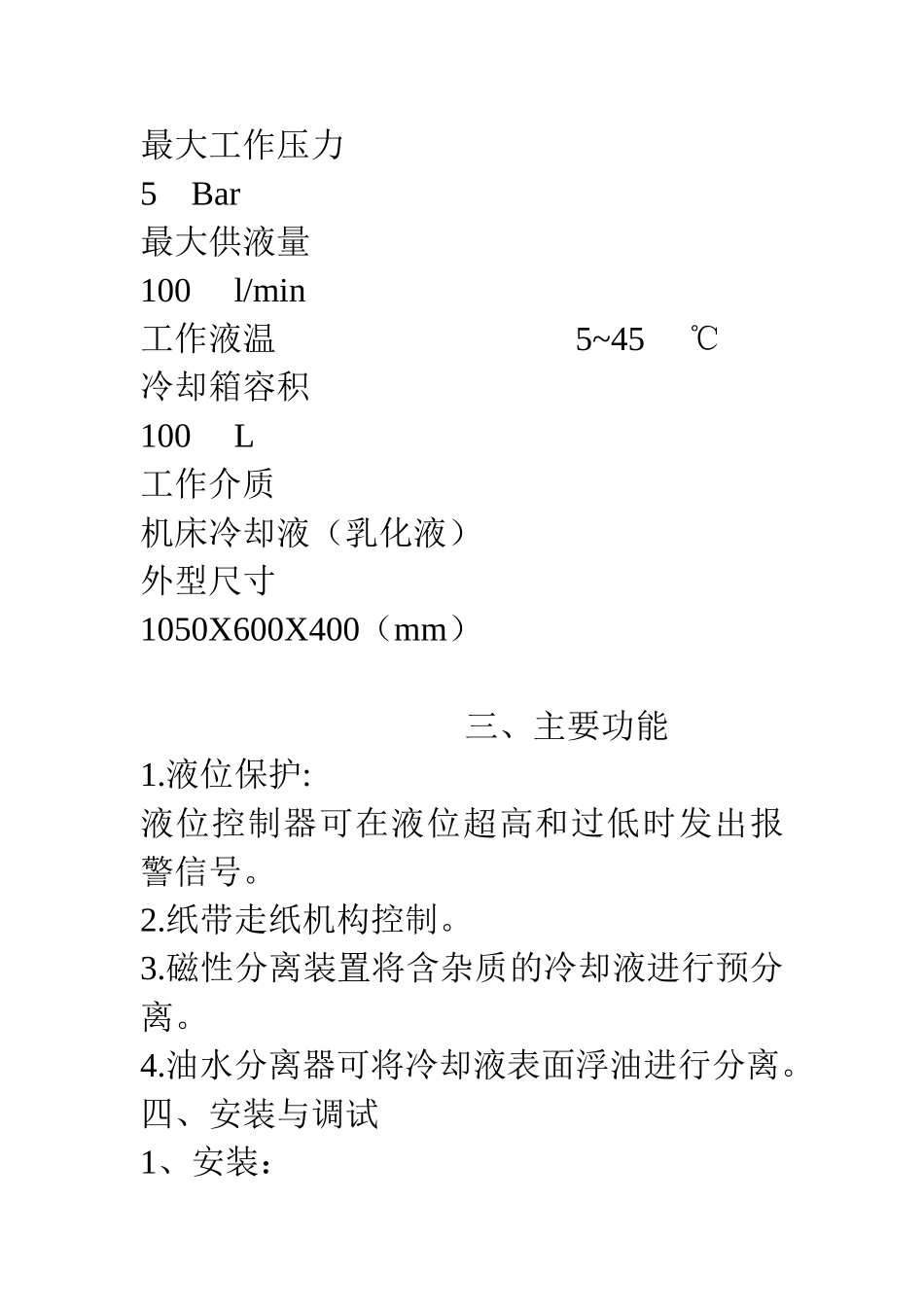

冷却站使用说明书山东庆云东方数控机床部件制造有限公司概述1、用户在安装、使用和操作前，应认真阅读本使用说明书。2、液压站使用前，必须对管路进行循环冲洗。3、本液压站在地面上使用。用户应使用与其配套的电气设备和元件。4、本使用说明书的解释权归庆云东方数控公司。5、本使用说明书如有改动，恕不另行通知。一、概述液压站是机床重要的安全和控制部件，它和机床电控系统共同组成为机床冷却系统。液压站功能特点是把含杂质的污水或冷却液通过过滤机系统实现过滤分离，增加了机床冷却系统的可靠性。二、主要技术参数最大工作压力5Bar最大供液量100l/min工作液温5~45℃冷却箱容积100L工作介质机床冷却液（乳化液）外型尺寸1050X600X400（mm）三、主要功能1.液位保护:液位控制器可在液位超高和过低时发出报警信号。2.纸带走纸机构控制。3.磁性分离装置将含杂质的冷却液进行预分离。4.油水分离器可将冷却液表面浮油进行分离。四、安装与调试1、安装：冷却站在生产厂已安装好，并经调试、检验合格。本液压装置在使用前必须对管路进行循环冲洗，使液压系统的管路反复冲洗过滤。液压站应在海拔不超过1000m，周围温度10—40℃的范围内；且通风良好、洁净、无有害气体，没有导电尘埃，无破坏金属及绝缘的腐蚀性气体，无爆炸性气体的室内安装使用。用户在使用地点，把冷却站放置到位，并按照管路布置图进行液压管路的连接工作，各电磁阀接线时，应严格按规定的电压和电流值进行配接，并通过操作台上的相关开关反复操作几次，检查动作的灵活性，正确性，可靠性。2.按液压站的电控原理检查配接电线是否正确。五、维护、保养、常见故障及排除方法1、日常工作的维护与保养1.1、液压站使用时，要经常检查冷却液的使用情况，保证液压站的工作环境洁净，不要让任何脏物，杂质进入液压系统内。如果发现油液变质，应立即更换新冷却液。1.2、液压站调试结束后，非专业人员不得随意拧动各有关阀件的手柄。1.3、应定期检查各个螺钉的连接情况。1.4、每个作业班应检查电磁阀的动作情况。1.5、元件的装拆，更换时，必须事先清洗干净，避免污物带入。1.6、液压站的冷却液，要定期，更换。一般半年过滤一次。要求注入油箱的油一定要经过过滤。加冷却液时必须用过滤精度为10um的乳化液。1.7、液压站及其它元件清洗时，不许用棉纱等有纤维的织物清洗，最好用绸布或尼龙布清洗，，在元件，油箱壁上粘去脏物，同时要注意不能让碎屑留在元件内。1.8、每个作业班都要检查各个电磁阀的换向是否灵活，，要求动作灵活，若有卡紧、卡死现象，要立即打开电磁阀清洗。再装配时，要注意阀芯的方向，不许装错。同时还要定期检查所有的阀件的安装螺钉是否有松动现象。1.9建议用户建立工作日记，把每天的工作情况，出现的故障，发生故障的原因，排除的方法等，都详细地记录在工作日记中，以便绞车司机、机电维修人员总结和提高维修技能。2常见故障及排除方法：冷却站在正常工作和调试过程中，可能会出现这样或那样的故障，现将可能出现的常见故障如下：1.水泵旋转方向造成流量差大。2.电磁阀无动作。3.泵装置上的管路没有连接好或密封损坏。4.水泵出现故障。处理方法：1.调换三相电源线顺序。2.检查电气接线，或清洗电磁阀。3.更换密封件、重新连接好管路。4.排除水泵故障。六、吊装与运输1、吊装液压站现场安装时，可通过吊装孔进行吊装作业。2、运输液压站需装入专用的包装箱内，才能进行长途运输作业。七、储存条件与储存期限1、储存条件：液压站应在通风良好、气温干燥，不潮湿，周围环境温度5-40℃的范围内，且洁净，无有害气体，没有导电尘埃，无破坏金属及绝缘的腐蚀性气体，无爆炸性气体的室内储存。在库房内存放时不允许在其上面堆放任何货物。严禁其包装箱倒置，或倒放；并严禁倾翻。产品若需露天存放时，用户必须采取有效的防雨、防水、防晒、防锈、防腐蚀、防盗等措施，以便产品的安全和防护。2、储存期限本液压站自出厂之日起，按照上述的储存条件存放，储存期限为12个月。如果储存期限超过上述期限，或在此期间，经过严重的雨水、洪水冲击，或其它腐蚀，应及时对该液压站重新进行防锈封存，以防产品锈蚀...
