冷水机组吊装方案(总包调整)VIP免费

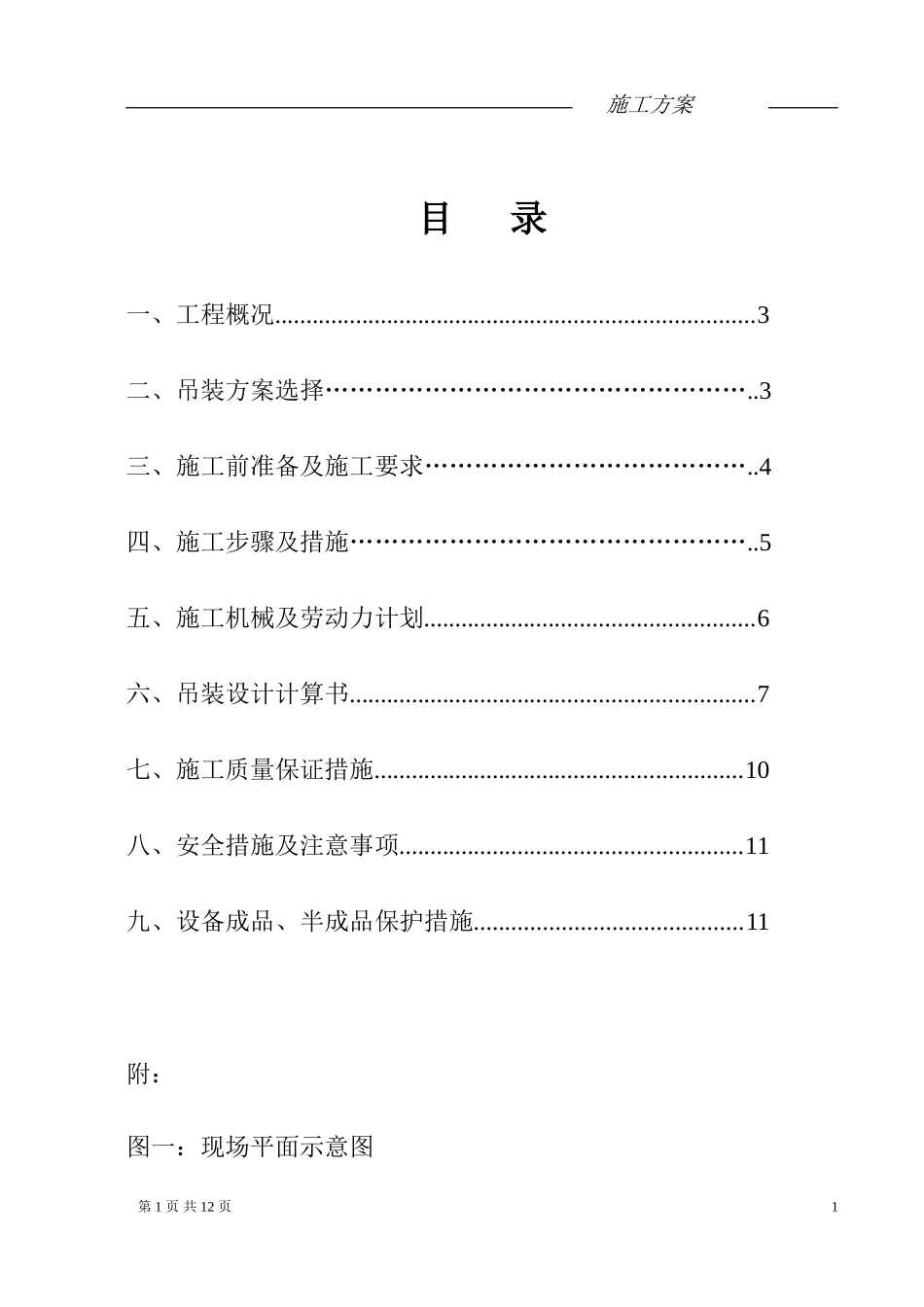

冷水机组吊装方案(总包调整)_第1页
1/12

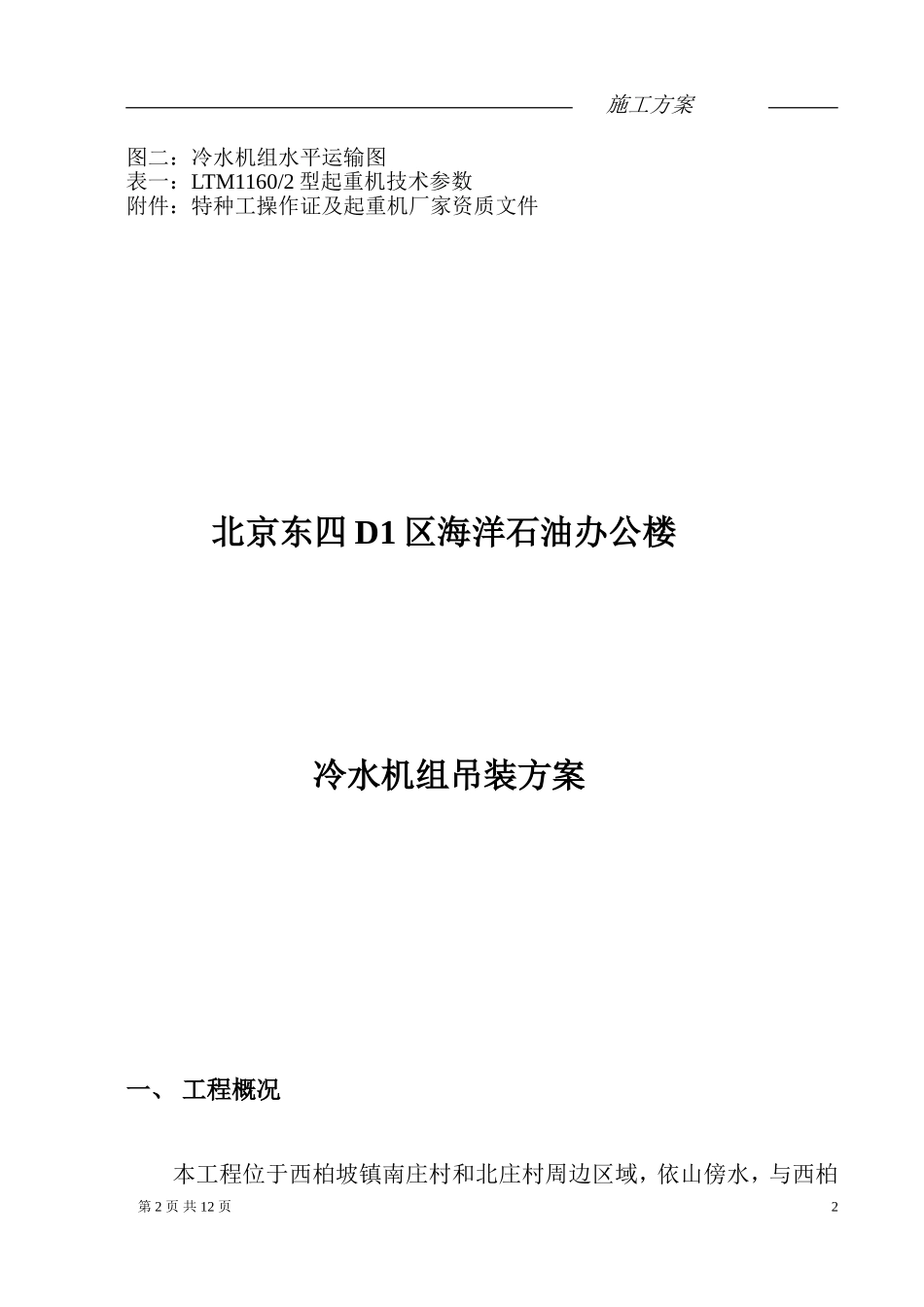

冷水机组吊装方案(总包调整)_第2页
2/12

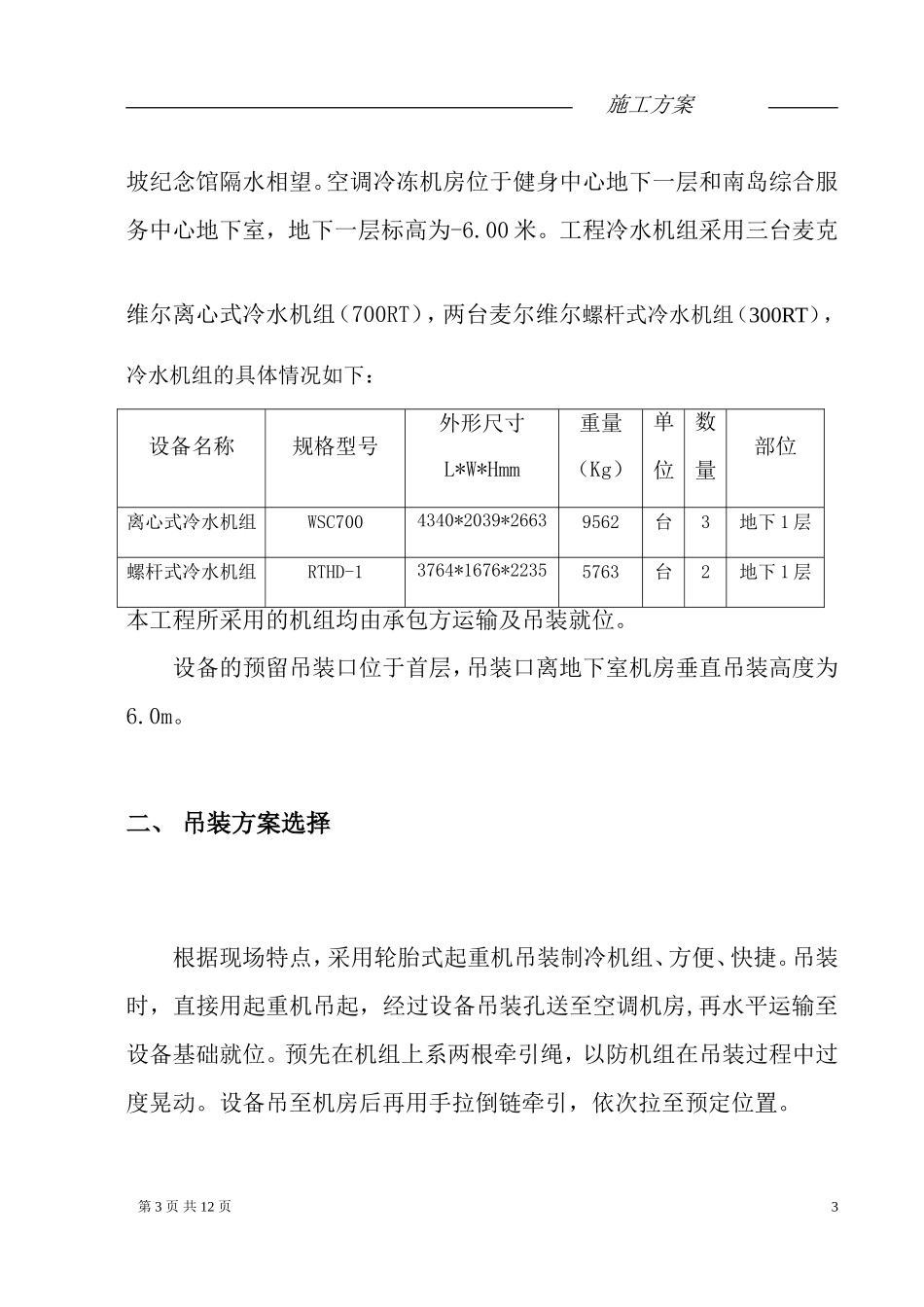

冷水机组吊装方案(总包调整)_第3页
3/12
目录一、工程概况.............................................................................3二、吊装方案选择……………………………………………..3三、施工前准备及施工要求…………………………………..4四、施工步骤及措施…………………………………………..5五、施工机械及劳动力计划.....................................................6六、吊装设计计算书.................................................................7七、施工质量保证措施...........................................................10八、安全措施及注意事项.......................................................11九、设备成品、半成品保护措施...........................................11附:图一:现场平面示意图第1页共12页1施工方案图二:冷水机组水平运输图表一:LTM1160/2型起重机技术参数附件:特种工操作证及起重机厂家资质文件北京东四D1区海洋石油办公楼冷水机组吊装方案一、工程概况本工程位于西柏坡镇南庄村和北庄村周边区域,依山傍水,与西柏第2页共12页2施工方案坡纪念馆隔水相望。空调冷冻机房位于健身中心地下一层和南岛综合服务中心地下室,地下一层标高为-6.00米。工程冷水机组采用三台麦克维尔离心式冷水机组(700RT),两台麦尔维尔螺杆式冷水机组(300RT),冷水机组的具体情况如下:设备名称规格型号外形尺寸L*W*Hmm重量(Kg)单位数量部位离心式冷水机组WSC7004340*2039*26639562台3地下1层螺杆式冷水机组RTHD-13764*1676*22355763台2地下1层本工程所采用的机组均由承包方运输及吊装就位。设备的预留吊装口位于首层,吊装口离地下室机房垂直吊装高度为6.0m。二、吊装方案选择根据现场特点,采用轮胎式起重机吊装制冷机组、方便、快捷。吊装时,直接用起重机吊起,经过设备吊装孔送至空调机房,再水平运输至设备基础就位。预先在机组上系两根牵引绳,以防机组在吊装过程中过度晃动。设备吊至机房后再用手拉倒链牵引,依次拉至预定位置。第3页共12页3施工方案三、施工前准备及施工要求1.施工人员在施工前应认真熟悉图纸,充分领会设计意图及业主要求。2.施工前应考察测量设备预留吊装口的位置、尺寸,并核实现场的各种数据、参数是否符合垂直水平运输条件的要求。3.核实地下一层冷冻机房放置冷水机组平台结构荷栽量是否符合冷水机组自重吨位要求及起、落放置条件的参数。4.核实裙房6-9轴处,土方回填是否结束夯实,吊装口周围脚手架等是否清理干净,地下一层空调机房的脚手架、模板等是否清理干净。5.施工前应建立有效的指挥管理网络。各级管理作到指挥明确,责任到人。现场总指挥:对现场吊装作业进行人员、机具、材料、信号等方面的总指挥。现场安全技术负责:对吊装现场的技术交底,人员、机具、材料等技术状况负责监督检查。对安全措施、安全防护进行监督检查。现场总协调监督员:对吊装现场技术措施和工序防护工作进行监督检查及人员机具等的协调。第4页共12页4施工方案辅助工:在设备搬运过程中,负责施工现场的清理、安全维护及从事辅助性工作。起重工:对设备卸车、运输做到统一指挥、负责起吊设备的捆绑,起吊、组织及设备的检查,并且将检查结果报告现场负责人。四、施工步骤及措施(一)工艺流程场地清理→卸车→试吊→起吊→垂直运输(下降)→就位、找正、校正(二)技术措施1、准备工作卸车前,派人观察起平地点,土质量是否坚实,高底不平。需将土进行拍实,修整,选择好确当的地点,使在水平运输当中顺利前进。2、卸车过程汽车吊先进入施工现场,然后将冷冻机组的钢支座搬运到卸车地点起重工上车扣好钢丝绳,汽车转动吊臂将冷冻机放在钢支座上加固。钢支座采用16号槽钢制作。3、试吊第5页共12页5施工方案起重机所有吊装机索具全部调整好后,将千斤绳与设备连接进行试吊,当设备提升至离地面20cm时停止提升,检查捆绑钢丝绳、起重机支腿受力情况,如发现异常情况将设备放下,查明原因,重新整改后再行吊装。4、正式起吊经试吊全面检查无异常情况发生时,可进行正式起吊,先起吊小的螺杆式冷水机组,再依次吊运其它三台离心式冷水机组...
