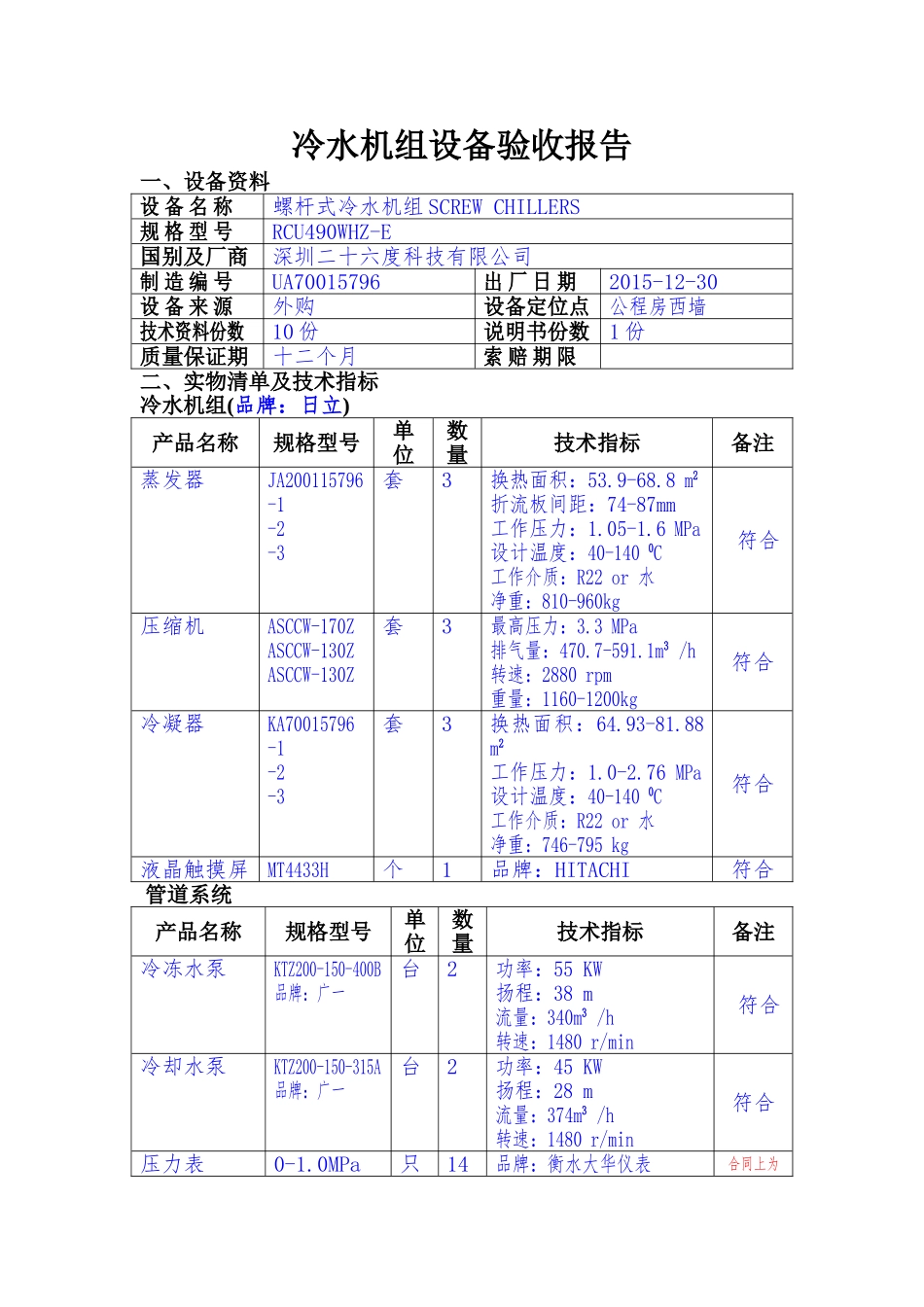

冷水机组设备验收报告一、设备资料设备名称螺杆式冷水机组SCREWCHILLERS规格型号RCU490WHZ-E国别及厂商深圳二十六度科技有限公司制造编号UA70015796出厂日期2015-12-30设备来源外购设备定位点公程房西墙技术资料份数10份说明书份数1份质量保证期十二个月索赔期限二、实物清单及技术指标冷水机组(品牌：日立)产品名称规格型号单位数量技术指标备注蒸发器JA200115796-1-2-3套3换热面积：53.9-68.8m2折流板间距：74-87mm工作压力：1.05-1.6MPa设计温度：40-1400C工作介质：R22or水净重：810-960kg符合压缩机ASCCW-170ZASCCW-130ZASCCW-130Z套3最高压力：3.3MPa排气量：470.7-591.1m3/h转速：2880rpm重量：1160-1200kg符合冷凝器KA70015796-1-2-3套3换热面积：64.93-81.88m2工作压力：1.0-2.76MPa设计温度：40-1400C工作介质：R22or水净重：746-795kg符合液晶触摸屏MT4433H个1品牌：HITACHI符合管道系统产品名称规格型号单位数量技术指标备注冷冻水泵KTZ200-150-400B品牌：广一台2功率：55KW扬程：38m流量：340m3/h转速：1480r/min符合冷却水泵KTZ200-150-315A品牌：广一台2功率：45KW扬程：28m流量：374m3/h转速：1480r/min符合压力表0-1.0MPa只14品牌：衡水大华仪表合同上为测量范围：0-1.0MPa宁波产金属套温度计0-1500C只14品牌：产地不明感温液：红色有机液测量范围：0-1500C合同上为宁波产集水器Φ500*2800只1品牌：自制符合分水器Φ500*2800只1品牌：自制符合压差旁通阀只1品牌：无资料Y型过滤器DN200PN16只4品牌：天津塘沽第一阀门厂符合止回阀DN150PN16只4品牌：天津塘沽第一阀门厂符合法兰ND200PN16只4厚度18-20mm(抽检)非国标排气阀只2无资料技术资料及说明书资料名称规格型号单位数量技术指标备注压力容器产品质量证明书套1符合产品合格证A4份1符合触摸屏操作说明书册1符合RS-485转换器使用说明书册1符合维修零部件表册1符合日立空调用户服务指南册1符合离心泵产品合格证份4符合离心泵质量跟踪卡份4符合冷水机购销及安装施工图份1符合冷水机主机接管示意图份1符合安装使用维护说明书册1符合三、验收步骤安装调试结束后，对设备进行测试和实验：1、操作步骤：1）打开冷水机组供应开关；2）打开设备电源；3）启动设备操作如下：先启动冷却水泵——启动冷却塔风机和——启动冷却水泵——启动冷水机组；4）在开启各泵同时，观察压力表压力值，出口压力0.4-0.6MPa，回水压力0.12-0.25MPa之间属于正常；有无异响；5)在冷水机组触摸屏上占击进入运行模式，观察运行状态及温度；6）设备运行约20钟左右，水温降至7~80C；7）关闭设备操作如下：关闭冷水机组（触摸屏上点停止）——等待3分钟左右关闭冷却塔风机——关闭冷却水泵——关闭冷冻水泵；8）保持冷水机组电源通电，保证冷水机组为正常工作温度；关闭设备电源开关；2、操作结果：按上述操作步聚使用该设备,运行约20分钟时，出水压力0.6MPa，回水压力0.2MPa，冷水机组温度560C，冷冻水出口8.20C，入口9.60C，冷却水温度140C。车间管道未端温度表显示温度为90C。设备运行6小时无异常，并按操作步骤关闭设备。四、验收结论通过上述测试和实验证明，冷水机组设备数量与合同一致；设备性能良好，运行正常，各项技术指标到达标准，符合相关实验要求；但有如下问题需在解决：1、用闸阀代替了泄水阀；2、技术资料不全；3、排气阀有漏水；4、法兰非国标件；5、温度计产地不明，质量不好；五、备件及耗材产品名称规格型号单位数量技术指标备注压力表0-1MPa个4品牌：不限备件金属套工业用玻璃液体温度计WNG0-500C不锈钢个4品牌:不限探头长40-45mm螺纹：4分备件Y型过滤器滤芯DN200个4品牌：天津塘沽第一阀门厂备件泄水阀DN50个2备件排气阀ND25个2备件六、验收人签字参加设备工程部签章：年月日验收人员签字使用部门签章：年月日设备供货方签章：年月日
