力控组态软件-变量的类型-引用及变量与点的-异同分析VIP免费

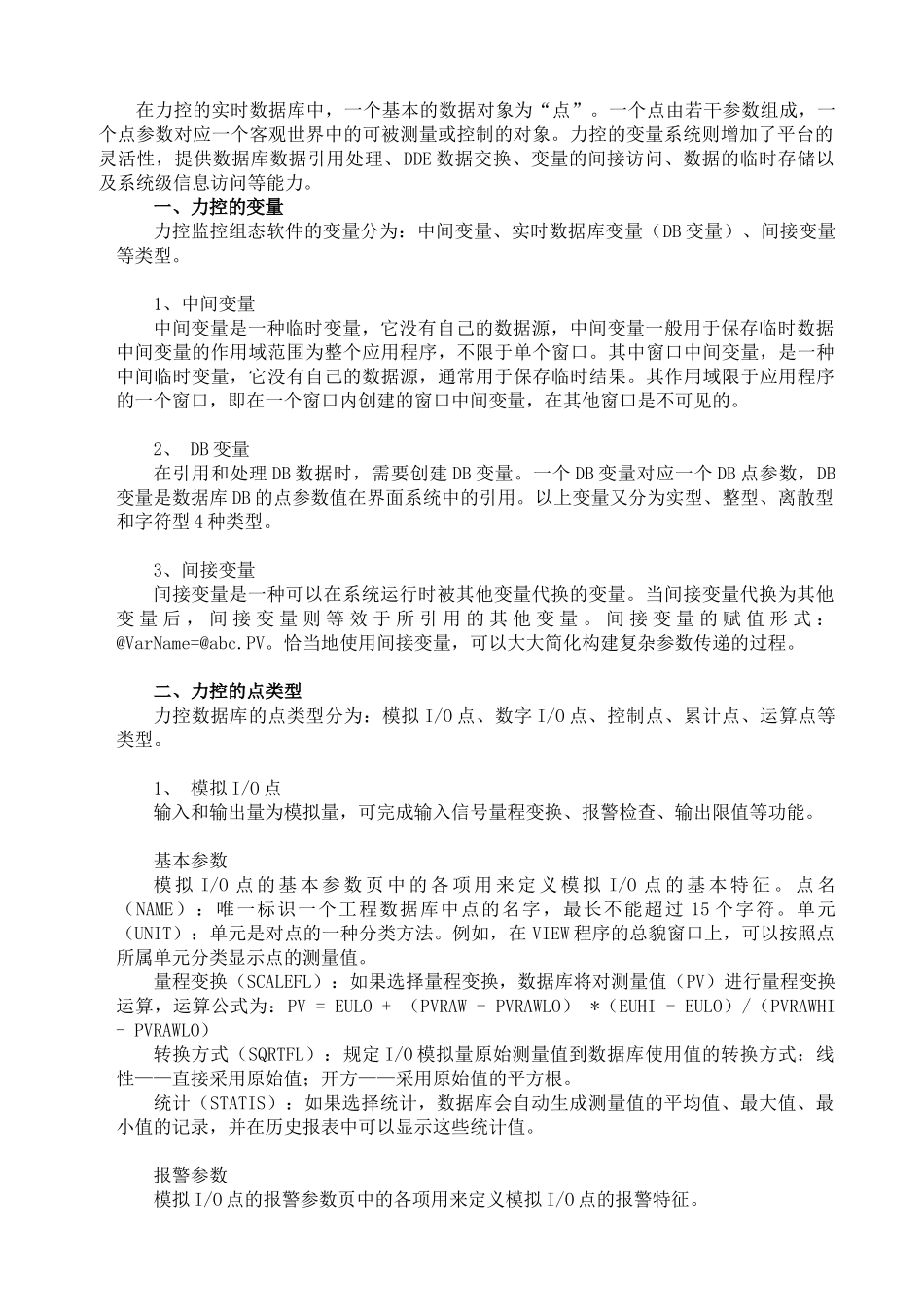

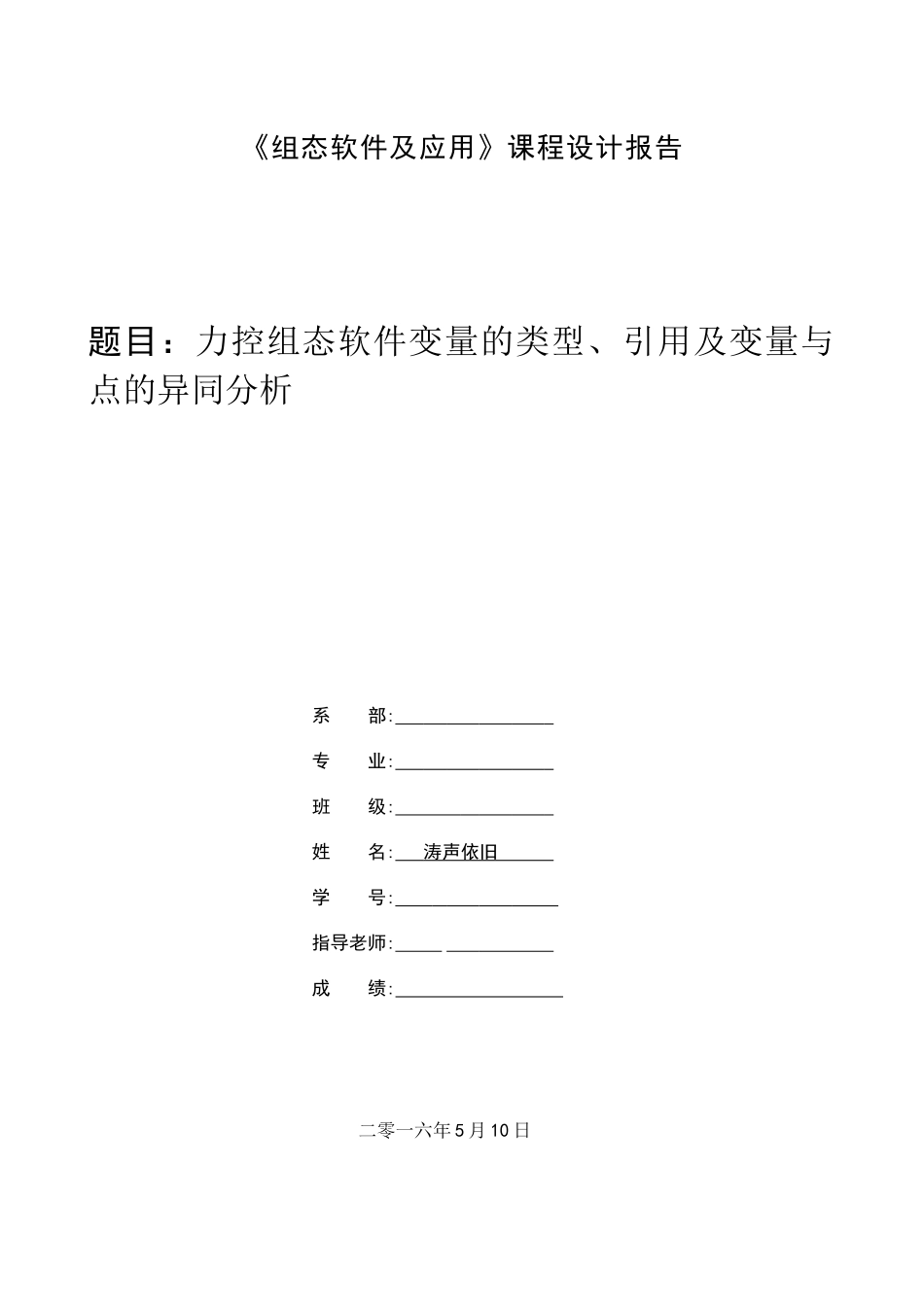

《组态软件及应用》课程设计报告题目：力控组态软件变量的类型、引用及变量与点的异同分析系部:专业:班级:姓名:涛声依旧学号:指导老师:成绩:二零一六年5月10日在力控的实时数据库中，一个基本的数据对象为“点”。一个点由若干参数组成，一个点参数对应一个客观世界中的可被测量或控制的对象。力控的变量系统则增加了平台的灵活性，提供数据库数据引用处理、DDE数据交换、变量的间接访问、数据的临时存储以及系统级信息访问等能力。一、力控的变量力控监控组态软件的变量分为：中间变量、实时数据库变量（DB变量）、间接变量等类型。1、中间变量中间变量是一种临时变量，它没有自己的数据源，中间变量一般用于保存临时数据中间变量的作用域范围为整个应用程序，不限于单个窗口。其中窗口中间变量，是一种中间临时变量，它没有自己的数据源，通常用于保存临时结果。其作用域限于应用程序的一个窗口，即在一个窗口内创建的窗口中间变量，在其他窗口是不可见的。2、DB变量在引用和处理DB数据时，需要创建DB变量。一个DB变量对应一个DB点参数，DB变量是数据库DB的点参数值在界面系统中的引用。以上变量又分为实型、整型、离散型和字符型4种类型。3、间接变量间接变量是一种可以在系统运行时被其他变量代换的变量。当间接变量代换为其他变量后，间接变量则等效于所引用的其他变量。间接变量的赋值形式：@VarName=@abc.PV。恰当地使用间接变量，可以大大简化构建复杂参数传递的过程。二、力控的点类型力控数据库的点类型分为：模拟I/O点、数字I/O点、控制点、累计点、运算点等类型。1、模拟I/O点输入和输出量为模拟量，可完成输入信号量程变换、报警检查、输出限值等功能。基本参数模拟I/O点的基本参数页中的各项用来定义模拟I/O点的基本特征。点名（NAME）：唯一标识一个工程数据库中点的名字，最长不能超过15个字符。单元（UNIT）：单元是对点的一种分类方法。例如，在VIEW程序的总貌窗口上，可以按照点所属单元分类显示点的测量值。量程变换（SCALEFL）：如果选择量程变换，数据库将对测量值（PV）进行量程变换运算，运算公式为：PV=EULO+（PVRAW-PVRAWLO）*（EUHI-EULO）/（PVRAWHI-PVRAWLO）转换方式（SQRTFL）：规定I/O模拟量原始测量值到数据库使用值的转换方式：线性——直接采用原始值；开方——采用原始值的平方根。统计（STATIS）：如果选择统计，数据库会自动生成测量值的平均值、最大值、最小值的记录，并在历史报表中可以显示这些统计值。报警参数模拟I/O点的报警参数页中的各项用来定义模拟I/O点的报警特征。具有报警死区（DEADBAND）设定、报警优先级设定、变化率报警、偏差报警等功能。数据连接模拟I/O点的数据连接页中的各项用来定义模拟I/O点数据连接过程。其外观如下：左侧列表框中列出了可以进行数据连接的点参数及其已建立的数据连接情况。对于测量值（即PV参数）有三种数据连接可供选择：I/O设备、网络数据库和内部链接。历史参数模拟I/O点的历史参数页中的各项用来确定模拟I/O点哪些参数进行历史数据保存，以及保存方式及其相关参数。2、数字I/O点数字I/O点，输入值为离散量，可对输入信号进行状态检查。数字I/O点的组态对话框分为：“基本参数”、“报警参数”、“数据连接”和“历史参数”。3、累计点累计点，输入值为模拟量,除了I/O模拟点的功能外，还可对输入量按时间进行累计。累计点的组态对话框分为：“基本参数”、“数据连接”和“历史参数”。基本参数累计点的基本参数页中的各项用来定义累计的基本特征。累计/初值（TOTAL）：在本项设置累计量的初始值。累计/时间基（TIMEBASE）：累积计算的时间基。时间基的单位为秒。时间基是对测量值的单位时间进行秒级换算的一个系数。比如，假设测量值的实际意义是流量，单位是“吨/小时”，则将单位时间换算为秒是3600秒，此处的时间基参数就应设为3600。小信号切除开关（FILTERFL）：确定是否进行小信号切除的开关。限值：如果进行小信号切除，低于限值的测量值将被认为是0。累计增量算式为：测量值／时间基＊时间差。时间差为上次累计计算到现在的时间，单位为秒。4、控制点控制点，可以有多个输入多输出。这...
