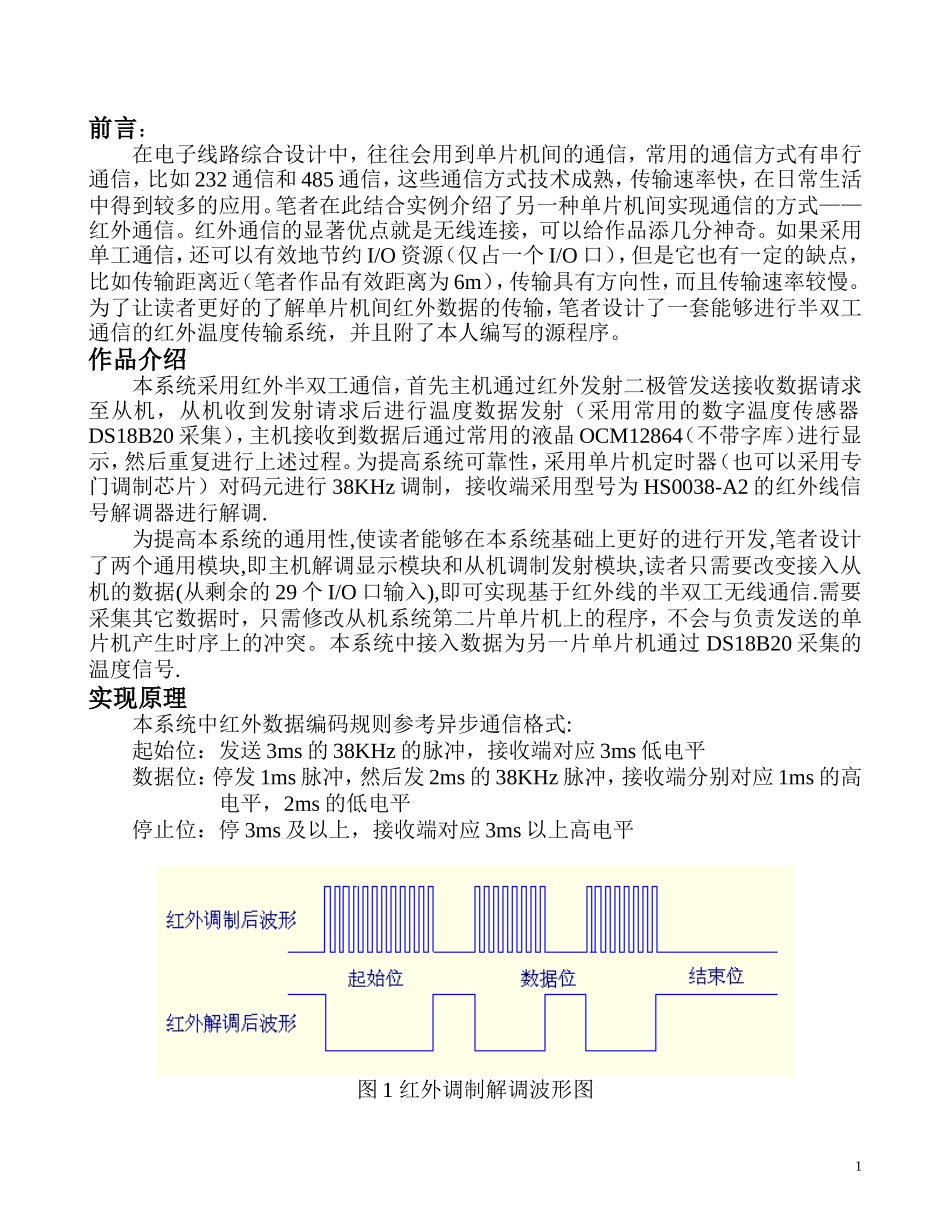

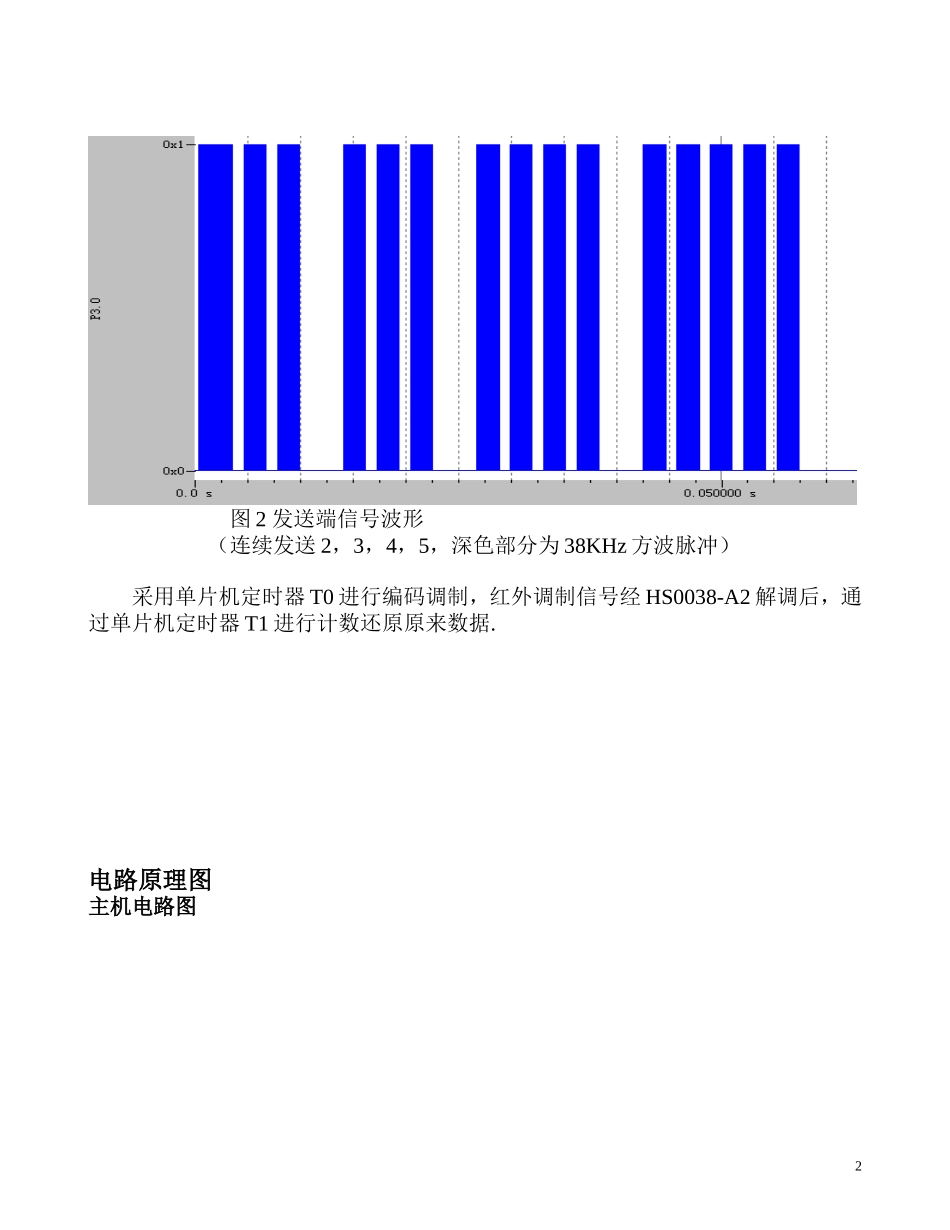

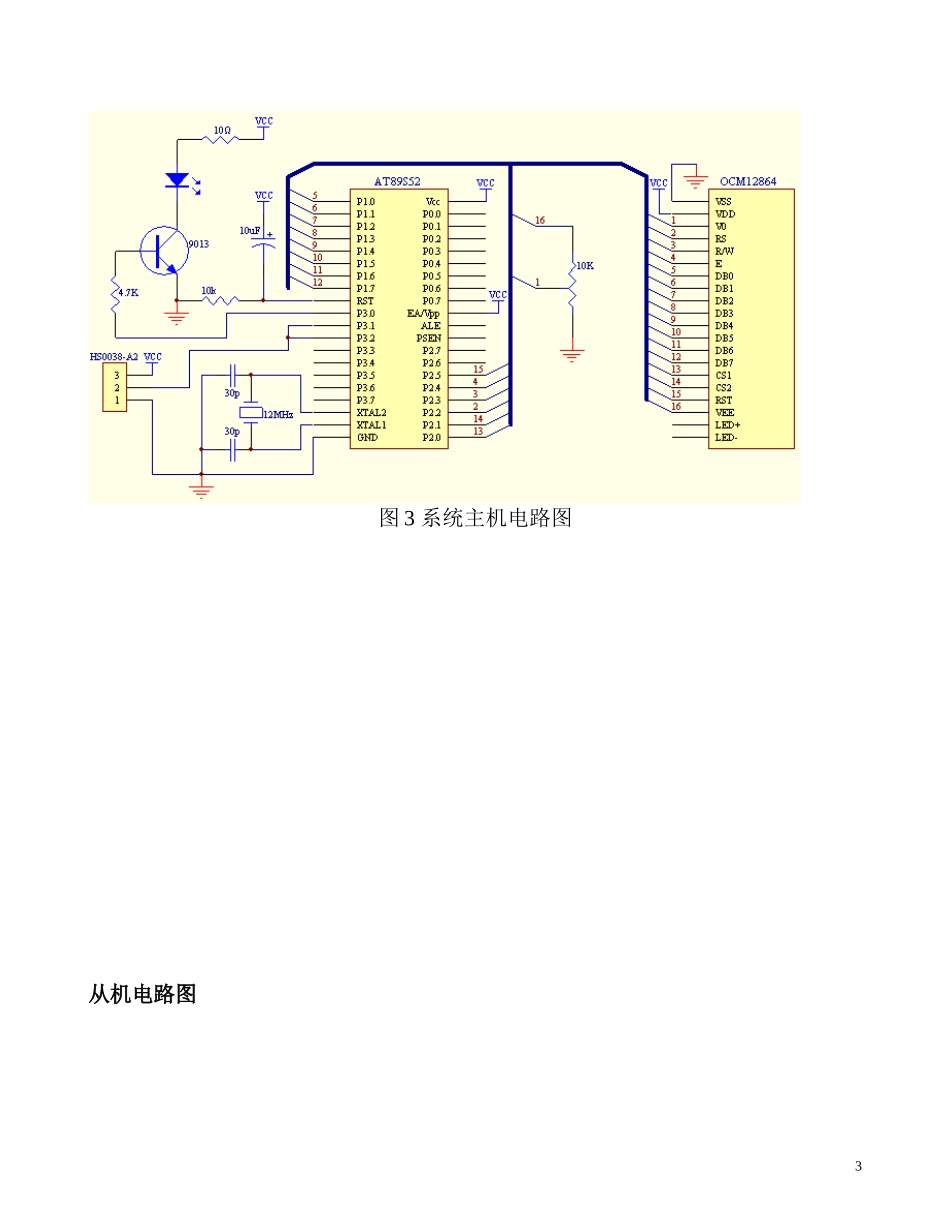

前言：在电子线路综合设计中，往往会用到单片机间的通信，常用的通信方式有串行通信，比如232通信和485通信，这些通信方式技术成熟，传输速率快，在日常生活中得到较多的应用。笔者在此结合实例介绍了另一种单片机间实现通信的方式——红外通信。红外通信的显著优点就是无线连接，可以给作品添几分神奇。如果采用单工通信，还可以有效地节约I/O资源（仅占一个I/O口），但是它也有一定的缺点，比如传输距离近（笔者作品有效距离为6m），传输具有方向性，而且传输速率较慢。为了让读者更好的了解单片机间红外数据的传输，笔者设计了一套能够进行半双工通信的红外温度传输系统，并且附了本人编写的源程序。作品介绍本系统采用红外半双工通信，首先主机通过红外发射二极管发送接收数据请求至从机，从机收到发射请求后进行温度数据发射（采用常用的数字温度传感器DS18B20采集），主机接收到数据后通过常用的液晶OCM12864（不带字库）进行显示，然后重复进行上述过程。为提高系统可靠性，采用单片机定时器（也可以采用专门调制芯片）对码元进行38KHz调制，接收端采用型号为HS0038-A2的红外线信号解调器进行解调.为提高本系统的通用性,使读者能够在本系统基础上更好的进行开发,笔者设计了两个通用模块,即主机解调显示模块和从机调制发射模块,读者只需要改变接入从机的数据(从剩余的29个I/O口输入),即可实现基于红外线的半双工无线通信.需要采集其它数据时，只需修改从机系统第二片单片机上的程序，不会与负责发送的单片机产生时序上的冲突。本系统中接入数据为另一片单片机通过DS18B20采集的温度信号.实现原理本系统中红外数据编码规则参考异步通信格式:起始位：发送3ms的38KHz的脉冲，接收端对应3ms低电平数据位：停发1ms脉冲，然后发2ms的38KHz脉冲，接收端分别对应1ms的高电平，2ms的低电平停止位：停3ms及以上，接收端对应3ms以上高电平图1红外调制解调波形图1图2发送端信号波形（连续发送2，3，4，5，深色部分为38KHz方波脉冲）采用单片机定时器T0进行编码调制，红外调制信号经HS0038-A2解调后，通过单片机定时器T1进行计数还原原来数据.电路原理图主机电路图2图3系统主机电路图从机电路图3图4系统从机电路图软件流程图4结语：本实验通过红外半双工通信实现了单片机之间的相互通信，电路简单，通信可靠，程序具有一定得通用性，读者可在这两个通用模块基础上在较短时间内继续进行灵活开发，实现更多功能，比如多点信号采集,红外控制,红外抄表等。上电复位发送接收数据请求(可以设置从机号)等待中断进入中断处理程序,通过计数器得到数据值数据送LCD进行显示上电复位识别起始位，并与自己地址(从机号)比较一致否？等待中断发送数据YN图5主机程序流程图图6从机程序流程图5图7系统实物图6
