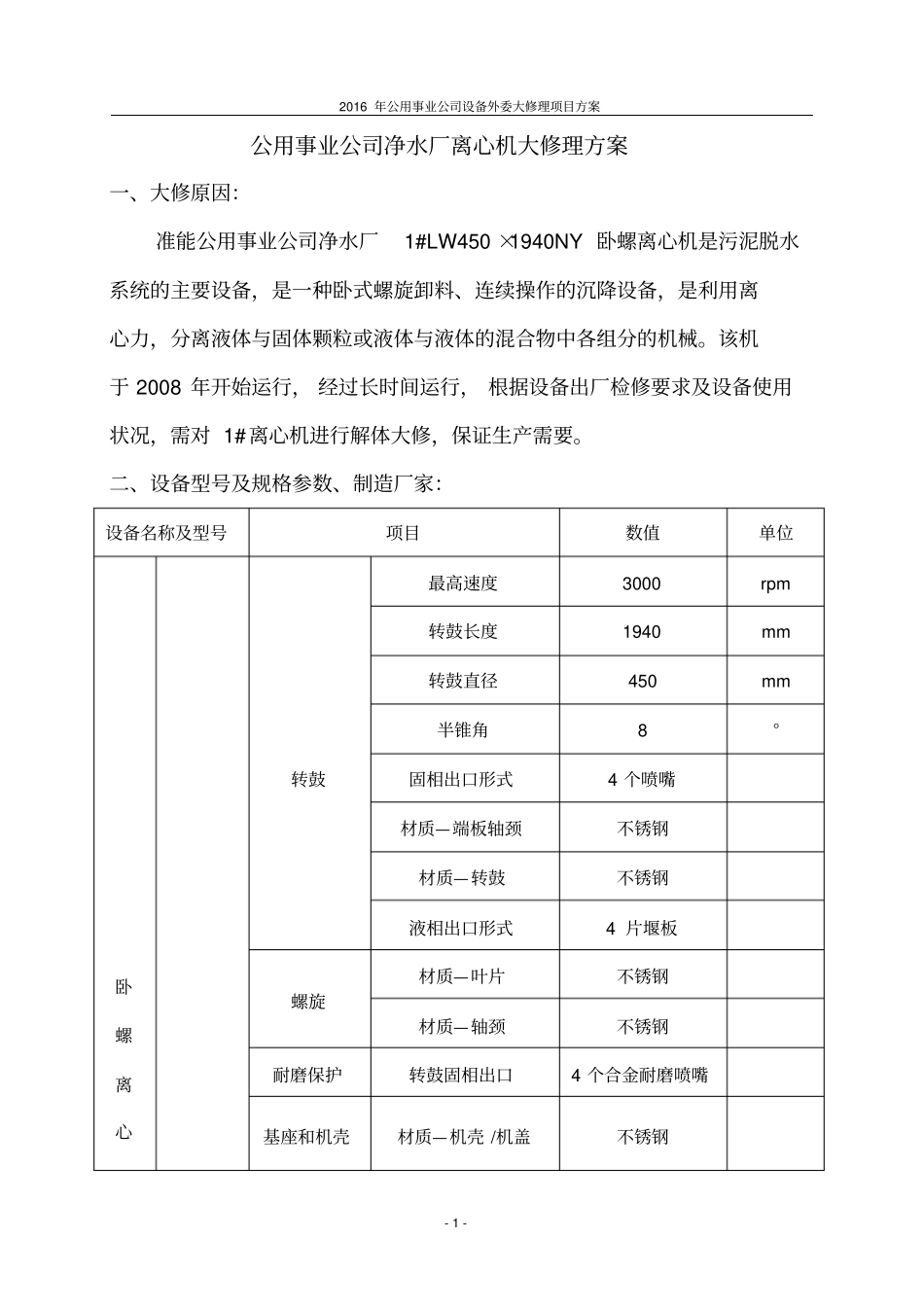

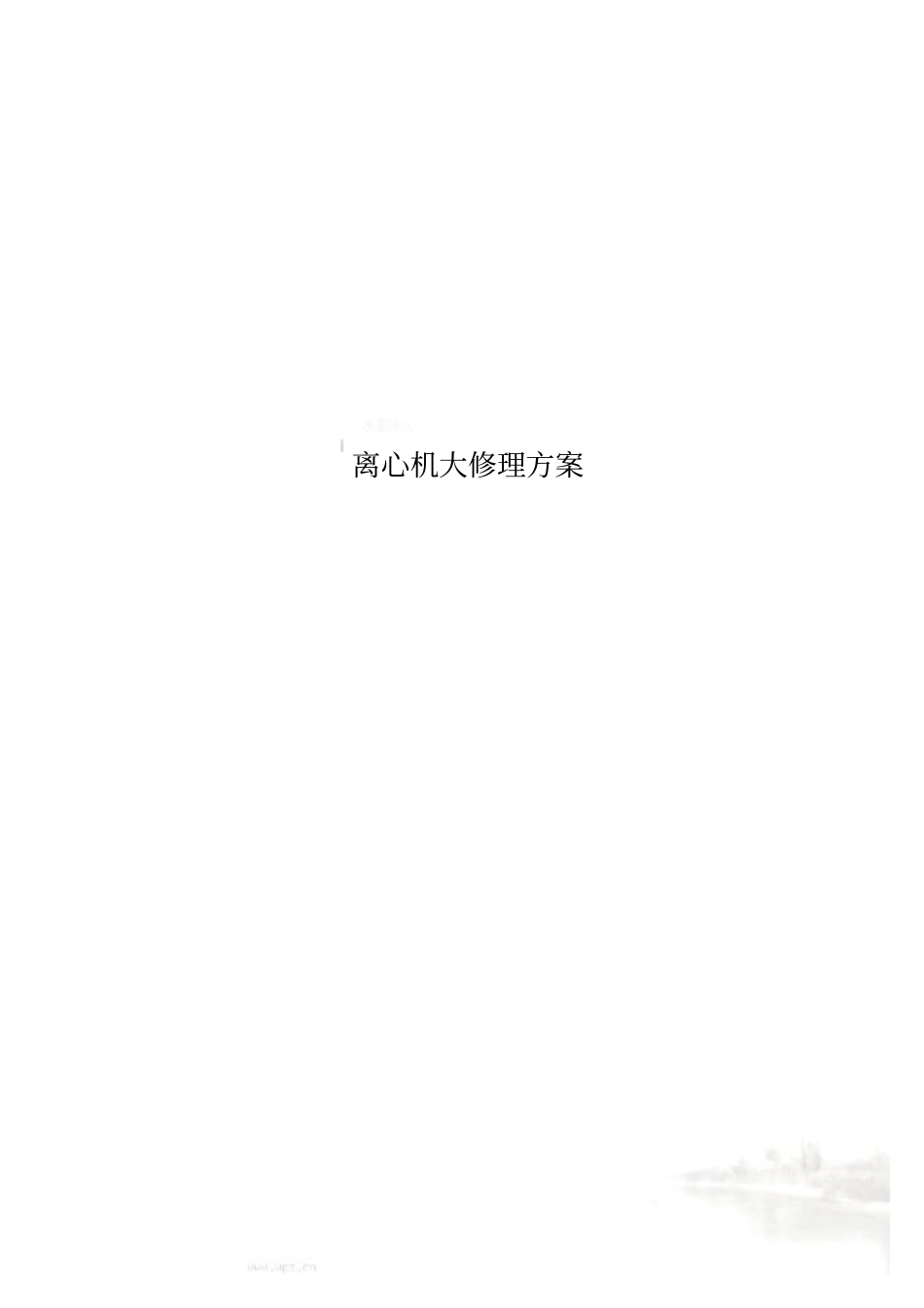

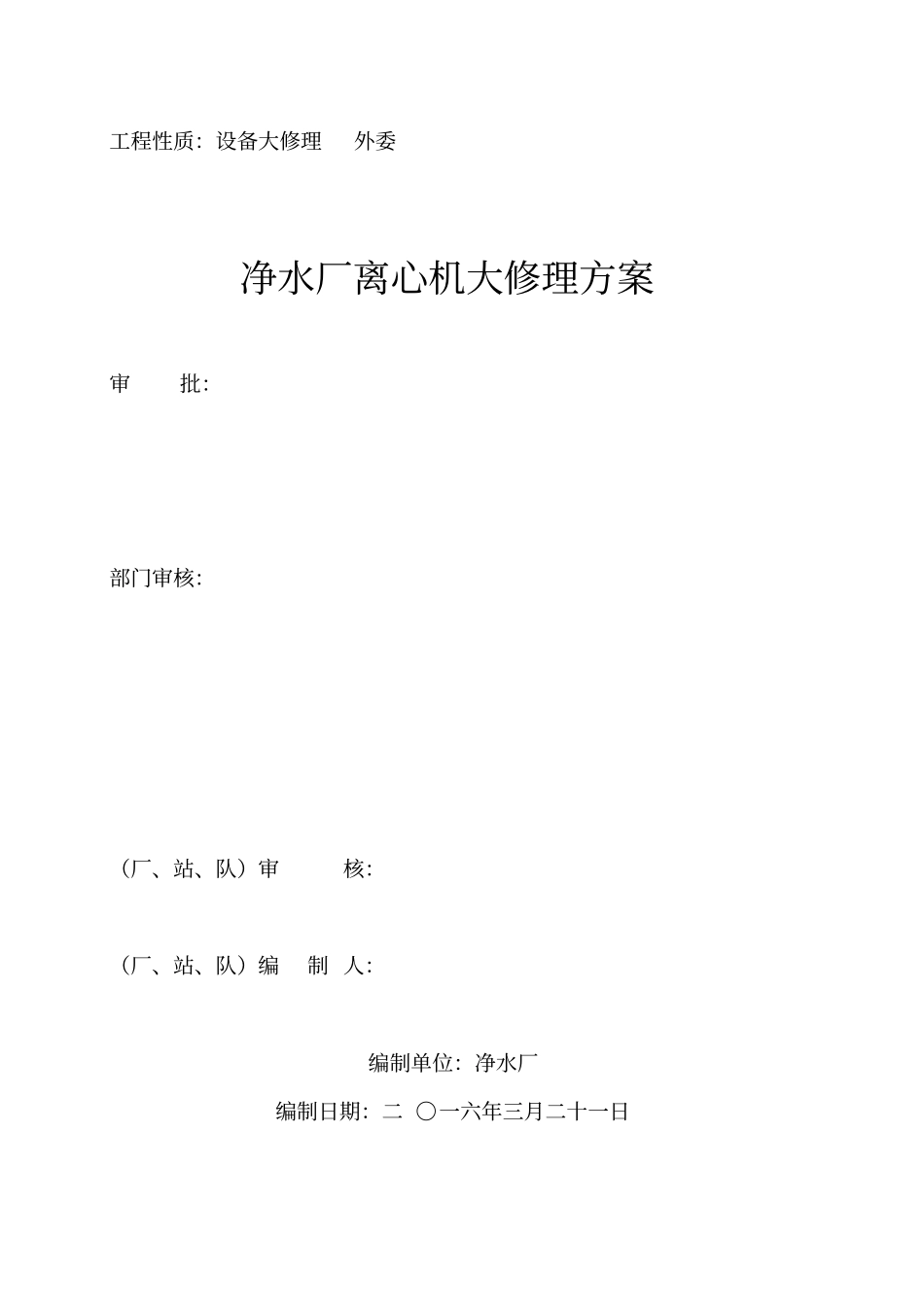

离心机大修理方案工程性质:设备大修理外委净水厂离心机大修理方案审批:部门审核:(厂、站、队)审核:(厂、站、队)编制 人:编制单位:净水厂编制日期:二 〇一六年三月二十一日2016 年公用事业公司设备外委大修理项目方案- 1 - 公用事业公司净水厂离心机大修理方案一、大修原因:准能公用事业公司净水厂1#LW450 ×1940NY 卧螺离心机是污泥脱水系统的主要设备,是一种卧式螺旋卸料、连续操作的沉降设备,是利用离心力,分离液体与固体颗粒或液体与液体的混合物中各组分的机械。该机于 2008 年开始运行, 经过长时间运行, 根据设备出厂检修要求及设备使用状况,需对 1#离心机进行解体大修,保证生产需要。二、设备型号及规格参数、制造厂家:设备名称及型号项目数值单位卧螺离心转鼓最高速度3000 rpm 转鼓长度1940 mm 转鼓直径450 mm 半锥角8 °固相出口形式4 个喷嘴材质—端板轴颈不锈钢材质—转鼓不锈钢液相出口形式4 片堰板螺旋材质—叶片不锈钢材质—轴颈不锈钢耐磨保护转鼓固相出口4 个合金耐磨喷嘴基座和机壳材质—机壳 /机盖不锈钢2016 年公用事业公司设备外委大修理项目方案- 2 - 机LW450 ×1940NY 驱动装置转鼓驱动形式电机驱动电机功率30 KW 额定电流54.8 A 额定电压380 V 功率因数0.91 螺旋驱动形式液压驱动电机功率11 KW 额定电流26.5 A 额定电压380 V 功率因数0.76 最高转速1920 rad/min 生产厂家上海市离心机械研究所有限公司三、离心机:(一)设备结构特点:本离心脱水机为 LW450 ×1940NY 型卧螺离心机,由转鼓、螺旋推料器、行星齿轮差速器、机座、罩壳、润滑系统等部件组成。离心机大修,须与上海市离心机械研究所有限公司协商后进行。(二)大修理项目及内容:1、检测卧螺离心机(1)对离心机各部件进行检测。仔细检测转鼓、螺旋等所有零部件形位公差及止口是否符合图纸设计要求。(2)检测离心机主轴承座。2016 年公用事业公司设备外委大修理项目方案- 3 - 2、卧螺离心机螺旋修理(1)对螺旋大、小端基准孔进行加工修整。(2)修补螺旋叶片,磨螺旋外圆,喷补硬质合金。(3)螺旋出泥口喷补硬质合金。3、卧螺离心机转鼓修理(1)对转鼓大、小端凸台(主轴承安装基准轴)进行加工修整。(2)对转鼓大、 小端法兰内孔 (差速轴承安装基准孔) 进行加工修整。(3)转鼓各配合止口进行加工修整。4、更换卧螺离心机内所有轴承、密封件及易损件5、液压站系统检修(1...
