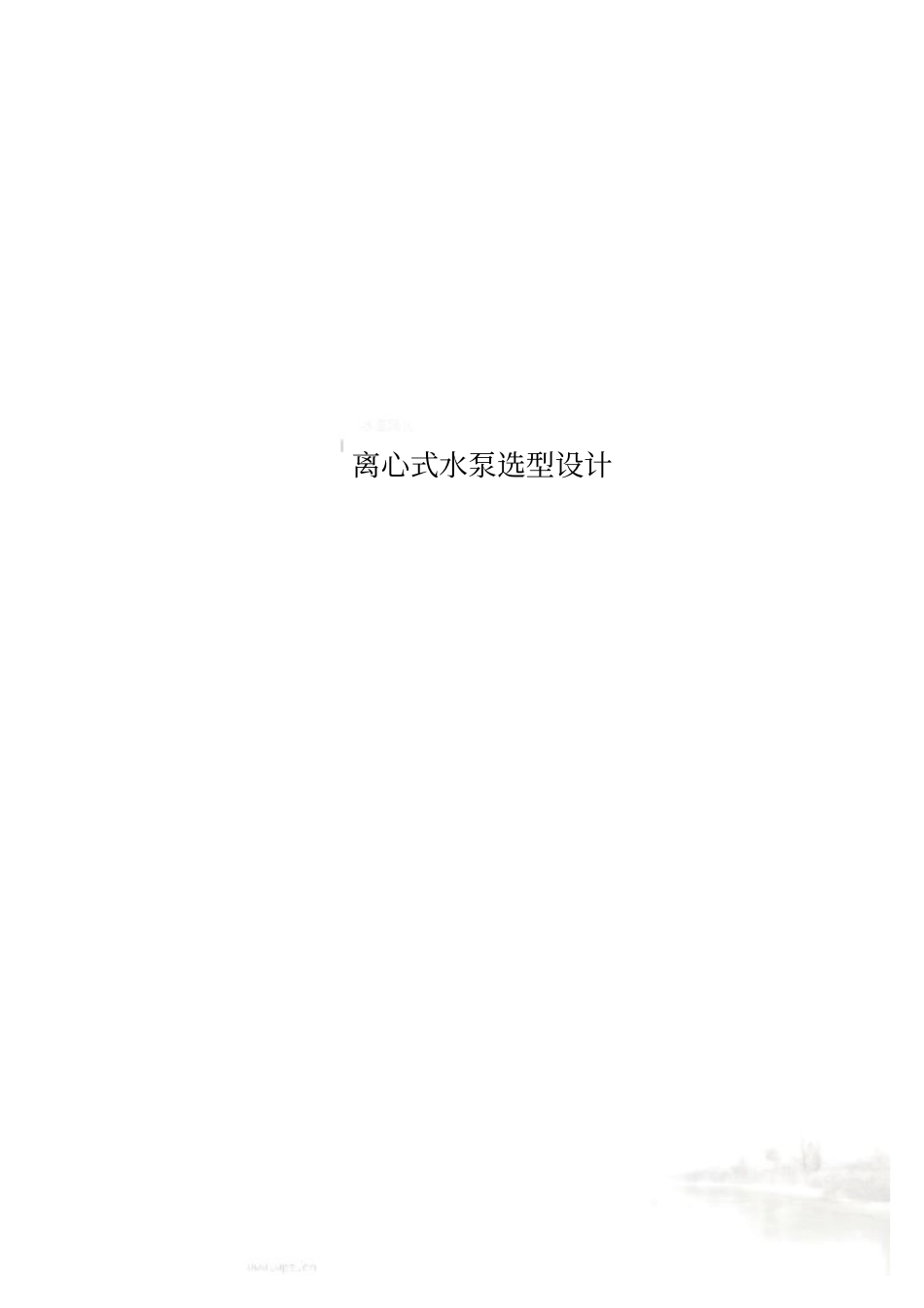

离心式水泵选型设计VIP专享

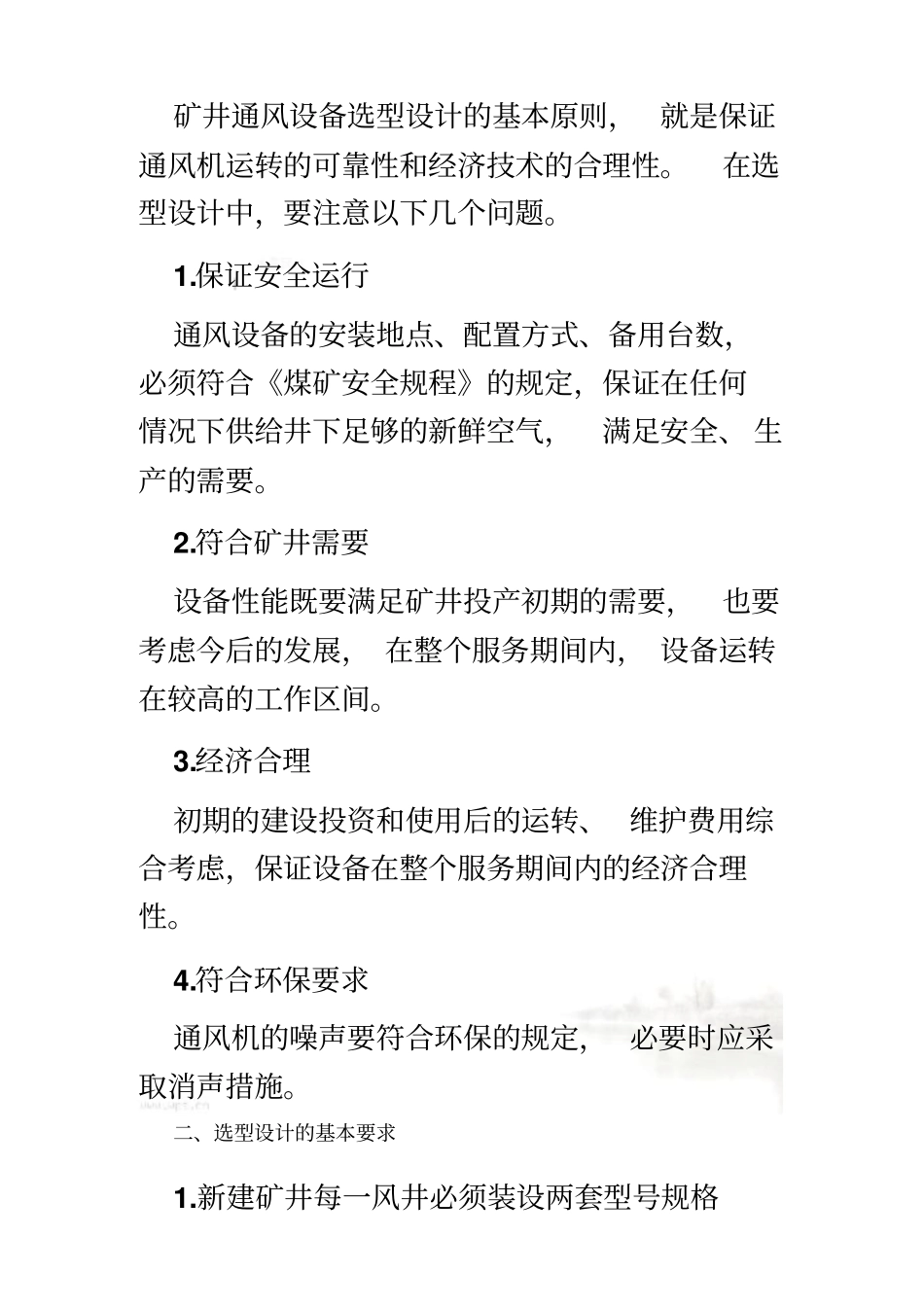

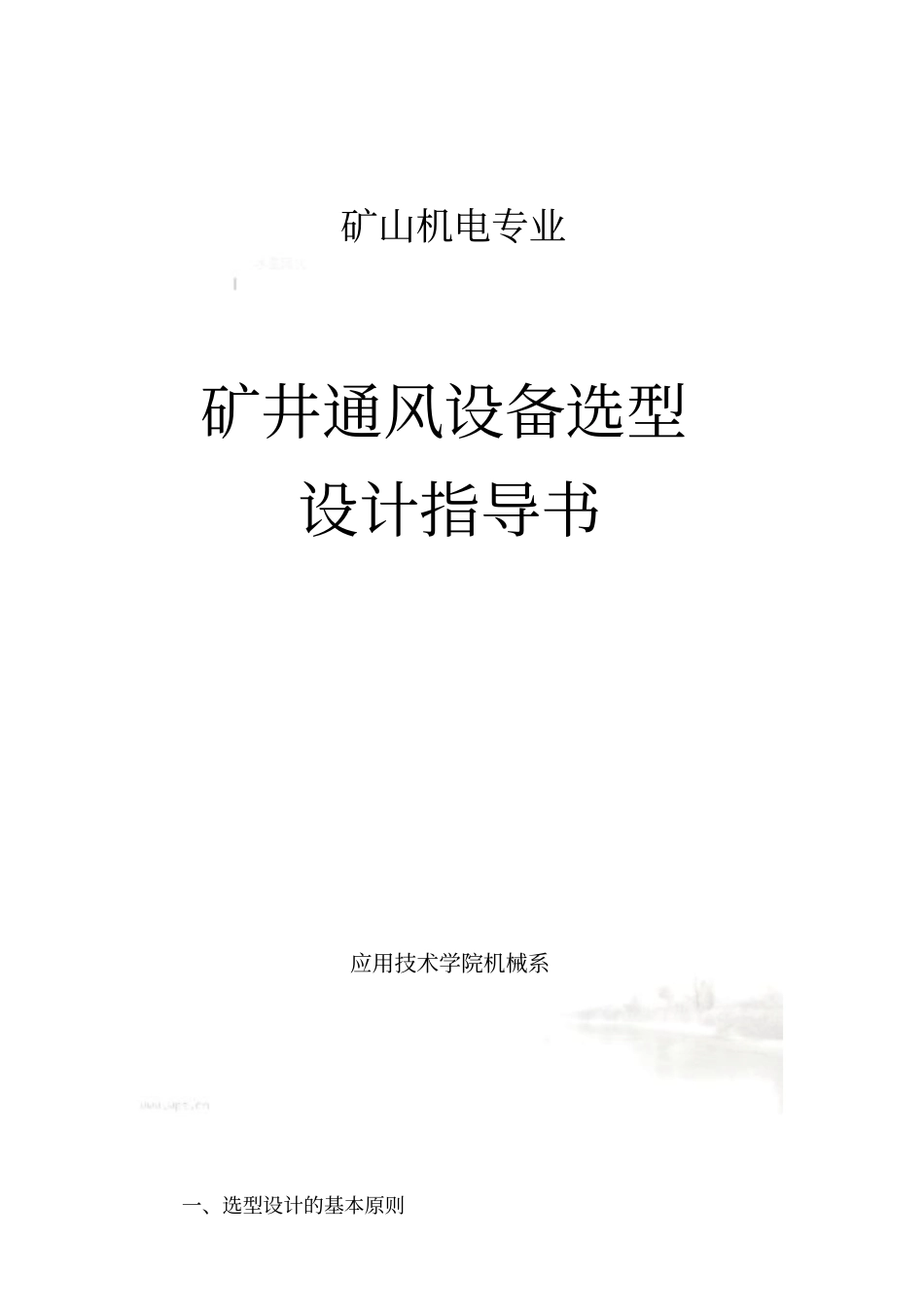

离心式水泵选型设计矿山机电专业矿井通风设备选型设计指导书应用技术学院机械系一、选型设计的基本原则矿井通风设备选型设计的基本原则， 就是保证通风机运转的可靠性和经济技术的合理性。在选型设计中，要注意以下几个问题。1.保证安全运行通风设备的安装地点、配置方式、备用台数，必须符合《煤矿安全规程》的规定，保证在任何情况下供给井下足够的新鲜空气，满足安全、 生产的需要。2.符合矿井需要设备性能既要满足矿井投产初期的需要，也要考虑今后的发展， 在整个服务期间内， 设备运转在较高的工作区间。3.经济合理初期的建设投资和使用后的运转、 维护费用综合考虑，保证设备在整个服务期间内的经济合理性。4.符合环保要求通风机的噪声要符合环保的规定， 必要时应采取消声措施。二、选型设计的基本要求1.新建矿井每一风井必须装设两套型号规格相同的通风设备及辅助装置，其中一套作为备用。且备用通风设备及辅助装置必须能在10min内开动。2.选择通风设备应符合下列规定：（1）应满足矿井第一水平开采各个时期的工况变化需要， 并要求通风设备在较长时期高效运行；当工况变化较大时， 应根据矿井采区分期投产时间及节能情况分期选择电动机；必要时，可采用电气调速装置调整风量及负压满足工况要求。（2）通风机能力应留有一定余量。轴流式通风机在最大设计风量和负压时， 轮片安装角度应比设备允许范围小5° ；离心式通风机的设计转速不应大于设备允许最高转速的90%。（3）通风机电动机的选择，一般宜采用鼠笼型或绕线型异步电动机， 但容量较大时宜采用同步电动机，电网容量允许时应采用直接启动方式。（4）轴流式通风机应校验电动机的正常启动容量和反风容量。3.通风设备及辅助装置（包括风道及风门）计算风量所采用的漏风系数应符合下列规定：（1）专用通风井应取1.05～1.15。（2）箕斗井兼作回风用时应取1.15～1.2。（3）回风井兼作升降人员时应取1.2～1.3。通风设备的辅助装置应尽量采用先进的防漏风设施。4.通风设备及辅助装置安装布置应符合下列规定：（1）在同一通风井后期需更换通风机时，应预留风道接口和通风机房位置。（2）反风风门的起重量大于1 吨时，应采用电动、手摇两用风门绞车，并集中操作；手动风门绞车宜集中布置。（3）通风机房可根据安装检修实际需要设置起重梁或起重机。5.通风机的反风应符合下列规定：（1）通风机能在 10 分钟内改变巷道中的风流方向，反风量不应小于正常供风量的40%。（2）采用轴...
