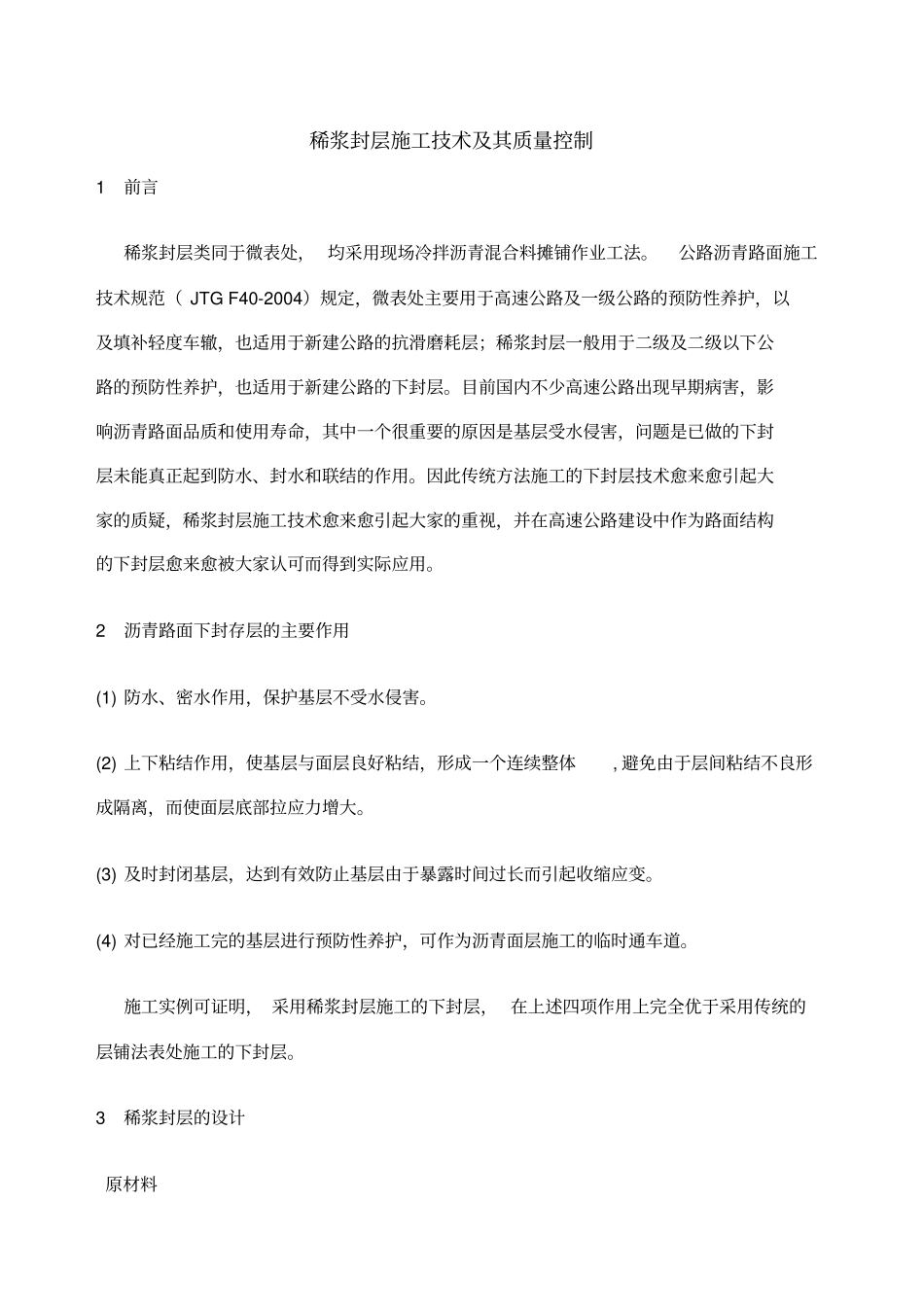

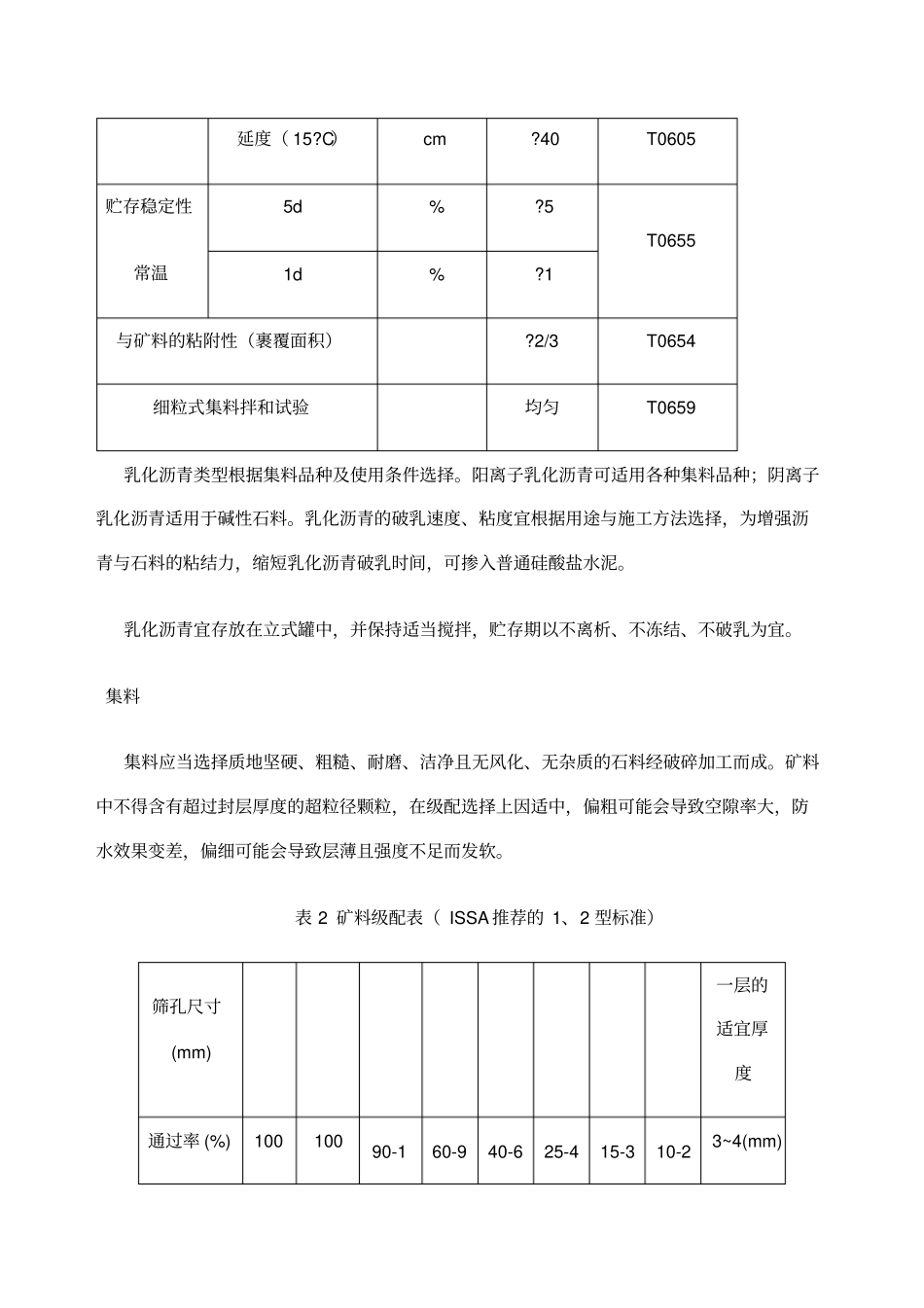

稀浆封层施工技术及其质量控制1前言稀浆封层类同于微表处， 均采用现场冷拌沥青混合料摊铺作业工法。公路沥青路面施工技术规范（ JTG F40-2004）规定，微表处主要用于高速公路及一级公路的预防性养护，以及填补轻度车辙，也适用于新建公路的抗滑磨耗层；稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。目前国内不少高速公路出现早期病害，影响沥青路面品质和使用寿命，其中一个很重要的原因是基层受水侵害，问题是已做的下封层未能真正起到防水、封水和联结的作用。因此传统方法施工的下封层技术愈来愈引起大家的质疑，稀浆封层施工技术愈来愈引起大家的重视，并在高速公路建设中作为路面结构的下封层愈来愈被大家认可而得到实际应用。2沥青路面下封存层的主要作用(1) 防水、密水作用，保护基层不受水侵害。(2) 上下粘结作用，使基层与面层良好粘结，形成一个连续整体, 避免由于层间粘结不良形成隔离，而使面层底部拉应力增大。(3) 及时封闭基层，达到有效防止基层由于暴露时间过长而引起收缩应变。(4) 对已经施工完的基层进行预防性养护，可作为沥青面层施工的临时通车道。施工实例可证明， 采用稀浆封层施工的下封层， 在上述四项作用上完全优于采用传统的层铺法表处施工的下封层。3稀浆封层的设计原材料沥青稀浆封存层采用慢裂拌和型乳化沥青（BC-1）铺筑。基质沥青采用重交沥青（AH-70），改性剂采用丁苯胶乳（ SBR），为了不使稀浆层在夏季高温时发软，乳化沥青的软化点要求大于 55?c，根据试验报告，施工时SBR的掺量不低于 2%，乳化剂采用 XTL2000-1型，掺量为%；此外，还掺入了 %的氯化铵作为稳定剂。根据《公路沥青路面施工技术规范》结合江苏地区气候条件，稀浆封层乳化沥青主要技术要求见下表 1.表 1 稀浆封层乳化沥青主要技术要求试验项目单位要求试验方法破乳速度慢裂T0658粒子电荷阳离子（ +）T0653筛上残留物（筛）%?T0652粘度沥青标准粘度s40~60T0621恩格拉粘度计 E2515~40T0622蒸发残留物残留物含量%60T0651针入度 25?C45~150T0604溶解度%?T0607延度（ 15?C）cm?40T0605贮存稳定性常温5d%?5T06551d%?1与矿料的粘附性（裹覆面积）?2/3T0654细粒式集料拌和试验均匀T0659乳化沥青类型根据集料品种及使用条件选择。阳离子乳化沥青可适用各种集料品种；阴离子乳化沥青适用于碱性石料。乳化沥青的破乳速度、粘度宜根据用途与施工方法选择，为增强沥青与石料的粘结力，缩短乳化沥青破...
