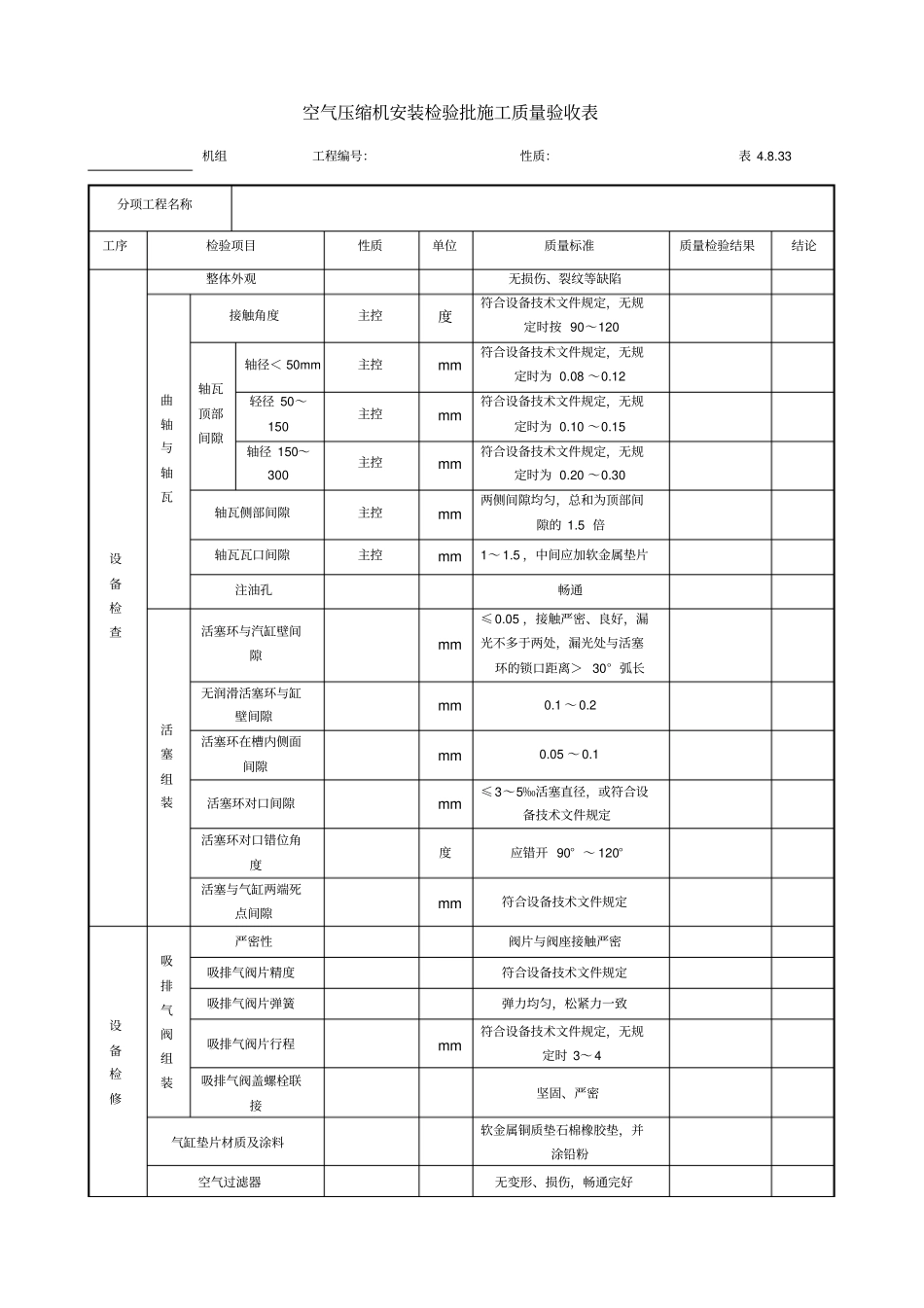

空气压缩机安装检验批施工质量验收表

空气压缩机安装检验批施工质量验收表机组工程编号：性质：表 4.8.33 分项工程名称工序检验项目性质单位质量标准质量检验结果结论设备检查整体外观无损伤、裂纹等缺陷曲轴与轴瓦接触角度主控度符合设备技术文件规定，无规定时按 90～120 轴瓦顶部间隙轴径＜ 50mm 主控mm 符合设备技术文件规定，无规定时为 0.08 ～0.12 轻径 50～150 主控mm 符合设备技术文件规定，无规定时为 0.10 ～0.15 轴径 150～300 主控mm 符合设备技术文件规定，无规定时为 0.20 ～0.30 轴瓦侧部间隙主控mm 两侧间隙均匀，总和为顶部间隙的 1.5 倍轴瓦瓦口间隙主控mm 1～ 1.5 ，中间应加软金属垫片注油孔畅通活塞组装活塞环与汽缸壁间隙mm ≤ 0.05 ，接触严密、良好，漏光不多于两处，漏光处与活塞环的锁口距离＞ 30° 弧长无润滑活塞环与缸壁间隙mm 0.1 ～ 0.2 活塞环在槽内侧面间隙mm 0.05 ～ 0.1 活塞环对口间隙mm ≤ 3～5‰活塞直径，或符合设备技术文件规定活塞环对口错位角度度应错开 90° ～ 120°活塞与气缸两端死点间隙mm 符合设备技术文件规定设备检修吸排气阀组装严密性阀片与阀座接触严密吸排气阀片精度符合设备技术文件规定吸排气阀片弹簧弹力均匀，松紧力一致吸排气阀片行程mm 符合设备技术文件规定，无规定时 3～ 4 吸排气阀盖螺栓联接坚固、严密气缸垫片材质及涂料软金属铜质垫石棉橡胶垫，并涂铅粉空气过滤器无变形、损伤，畅通完好中间冷却器、储气缸水压试验P≤0.49MPa MPa P＞0.49MPa(P-工业水工作压力 ) MPa 严密不漏油系统管道及阀门、 齿轮油泵、滤油器符合 DL/T5210.5-2009 ，且符合设备技术文件规定设备安装机体水平度偏差纵向mm ≤ 0.15 ‰长度横向mm ≤ 0.15 ‰宽度找中心联轴节符合技术文件表4.3.12 皮带传动轮符合技术文件要求安全阀、卸荷阀动作定值准确、连续严密，操作方便表计安装压力表、温度计安装在振动较小处观察方便联接牢固验收结论：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日
