空调制冷系统安装工程作业指导书

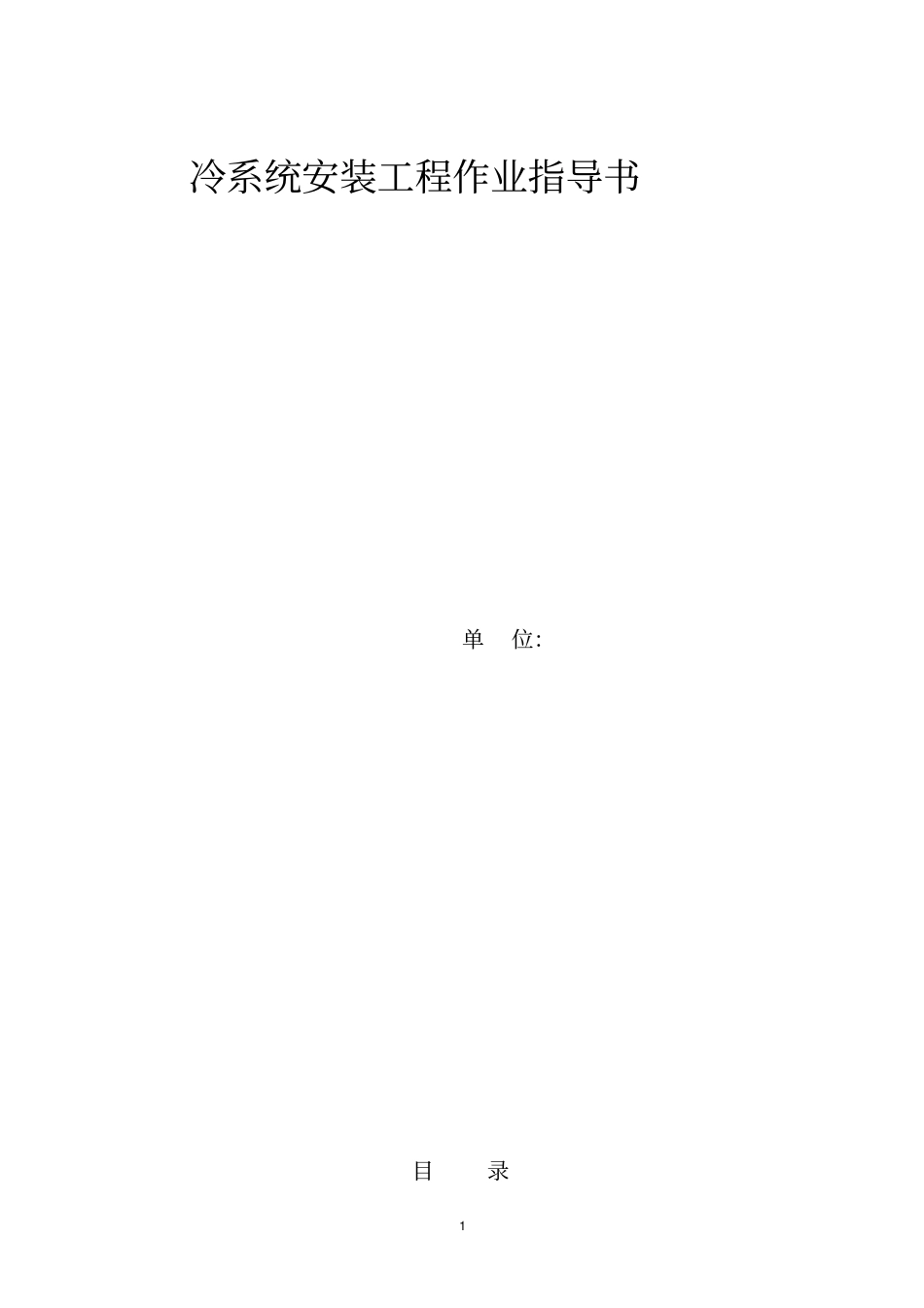

1 冷系统安装工程作业指导书单位：目录2 1. 适用范围 ............................................ 1 2. 作业准备 ............................................ 1 3 技术要求 ............................................ 1 4. 施工程序与工艺流程.................................. 2 5. 施工要求 ........................................... 12 6 . 劳动组织 .......................................... 12 7 . 材料要求 .......................................... 13 8. 设备机具配置 ....................................... 14 9. 质量控制及检验 ..................................... 14 10. 安全环境保护要求.................................. 21 1 空调制冷系统安装工程作业指导书1.适用范围适用于公司范围内房建工程室内空调制冷系统安装工程。2.作业准备2.1.根据设计图纸及相关技术文件，编制施工技术方案，进行安全技术交底。2.2 建筑结构工程施工完毕， 室内装修基本完成， 施工现场清洁。管道穿过结构部位的孔洞已配合予留，尺寸正确。予埋件设置恰当。2.3 施工部位已测放标高基准线。2.4 施工准备工作完成，材料送至现场。3 技术要求3.1 专业技术人员应熟悉施工图纸和设备随机附带的配管系统图，现场设备的管口尺寸、方位、高度应符合图纸设计要求；3.2 管道专业施工方案已进行会审核批准，并已进行技术质量安全交底，形成交底记录。3.3 按施工图所示管道位置、标高测量放线，查找出支、吊架预埋铁件。3.4 安装完的管路系统应有完整的检验、检测手段和措施。3.5 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设备机组的外表应无损伤、 密封良好，随机文件和配件应齐全。3.6 与制冷机组配套的蒸汽、燃油、燃气供应系统和蓄冷系统的2 安装，还应符合设计文件、有关消防规范与产品技术文件的规定。3.7 空调用制冷设备的运输和吊装， 应符合产品说明书有关规定，并做好设备的保护工作，防止因运输或吊装而造成设备损伤。4.施工程序与工艺流程4.1 工艺流程⑴设备安装：基础检验设备开箱检查设备运输吊装就位找平找正灌浆、基础抹面⑵一般系统：施工准备管道等安装系统吹污系统气密性试验系统冲制冷剂管道防腐系统抽真空⑶水蓄冷系统：管道外防腐系统抽真空系统气密性试验系统吹扫4.2 操作工艺4.2.1 制冷机...
