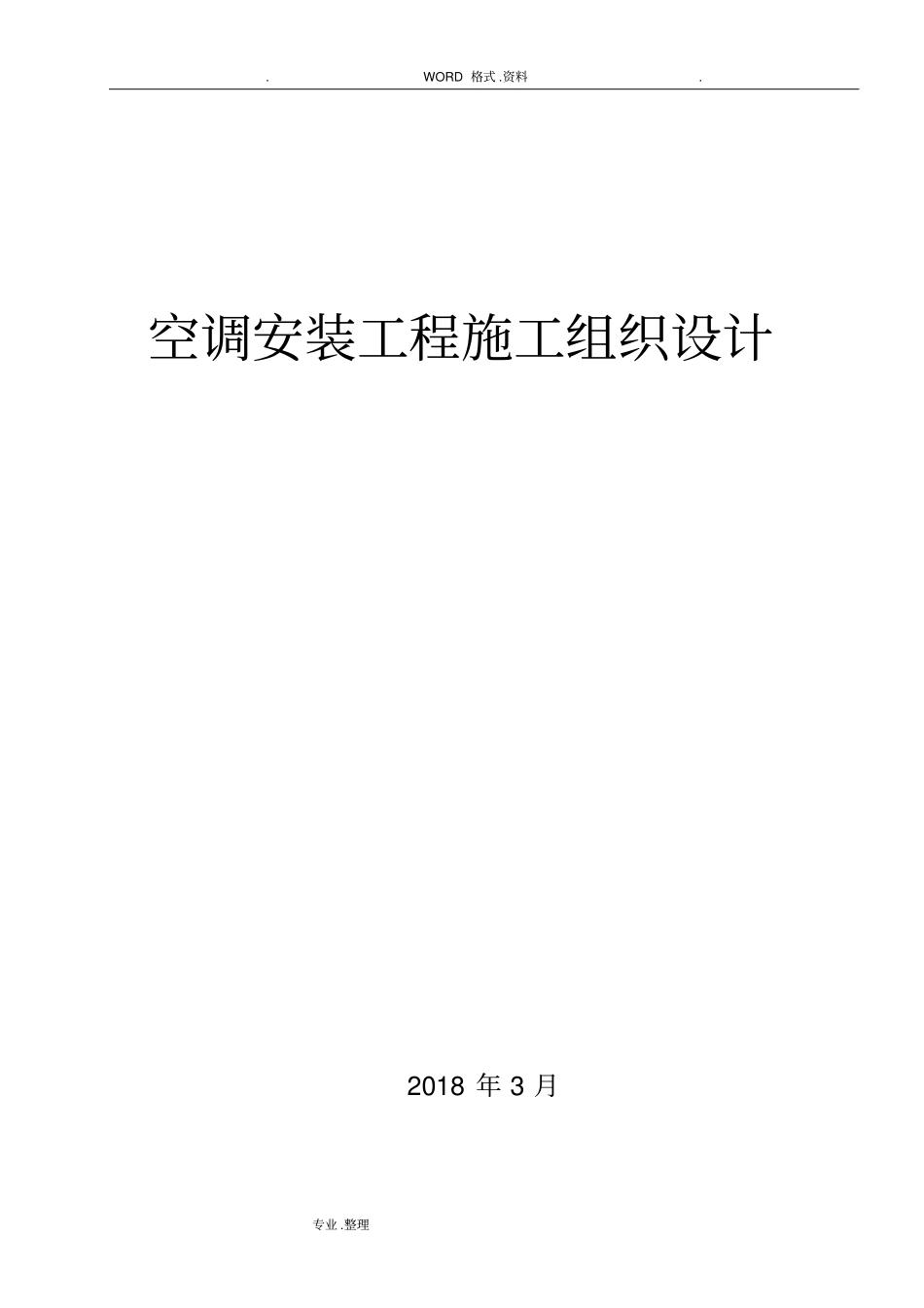

. WORD 格式 .资料. 专业 .整理空调安装工程施工组织设计2018 年 3 月. WORD 格式 .资料. 专业 .整理一.编制依据1、编制依据：(1)*************空调施工图。2、国家标准及规范(1) GB50242-2002 《给水排水及采暖工程施工质量验收规范》(2) GB50243-2002 《通风与空调工程施工质量验收规范》(3) GB50235 – 97《工业金属管道工程施工及验收规范》(4)GB50303-2002 《建筑电气工程施工质量验收规范》(5)GB50274-98 《制冷设备安装工程施工及验收规范》(6)GB50300-2001 《建筑工程施工质量验收统一标准》(7) 《建筑设备分项安装工程施工工艺标准》 （第二版）3、有关标准图集二. 工程概况1、分部分项工程组成：本工程为暖通分部工程，由7 个分项工程组成，其中包括：a. 镀锌钢板风管制作工程； b. 风管及部件安装工程； c. 通风与空调设备安装工程； d. 管道安装工程； e. 油漆与防腐工程； f.保温工程 ,g. 系统调试。2、施工条件室内具备安装开工条件。3、质量目标：3.1 合同范围内的全部工程的所有使用功能符合设计（或变更）图纸要求。. WORD 格式 .资料. 专业 .整理3.2 本工程各分部分项工程均达到合格标准，工程总体质量目标达到合格标准。4.1、在平面层施工平面流向：支吊架安装，管道安装，风机盘管安装（风管制作安装），风机房机房设备安装，水压试验，防腐保温等工作程序，最后进行系统调试。5.1 结合本工程特点，把工程划分为新风机房机房安装，通风系统安装、空调水系统安装三段。三、 分部分项工程施工方法（一）风管制作工程１、材料要求：风管采用镀锌钢板。要求钢板有合格证或质保书，表面有镀锌层结晶花纹，无裂纹、结疤、水印等缺陷。２、风管制作组装风管及配件钢板厚度风管长边尺寸（mm ）风管板厚（ mm ）插头板厚（ mm ）≦ 300 0.5 0.7 ≦ 630 0.6 0.8 ≦ 1000 0.8 －2.1 无法兰连接风管的制作工艺2.1.1 镀锌板厚度要求；矩形风管镀锌板的厚度可以按下表数据选取；风管长边小于或等于630mm可做成无法兰插头连接接口；风管长边大于630mm 而又小于或等于 1000mm可做成立咬口连接风管；风管长边尺寸大于1000mm不宜做插头和立咬口形式无法兰连接风管。矩形风管边长大于或等于 630mm 和保温风管边长大于或等于800mm ，其管段长度在1200mm 以上时均应采取加固措施。边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固。. WORD 格式 .资料. 专业 ....
