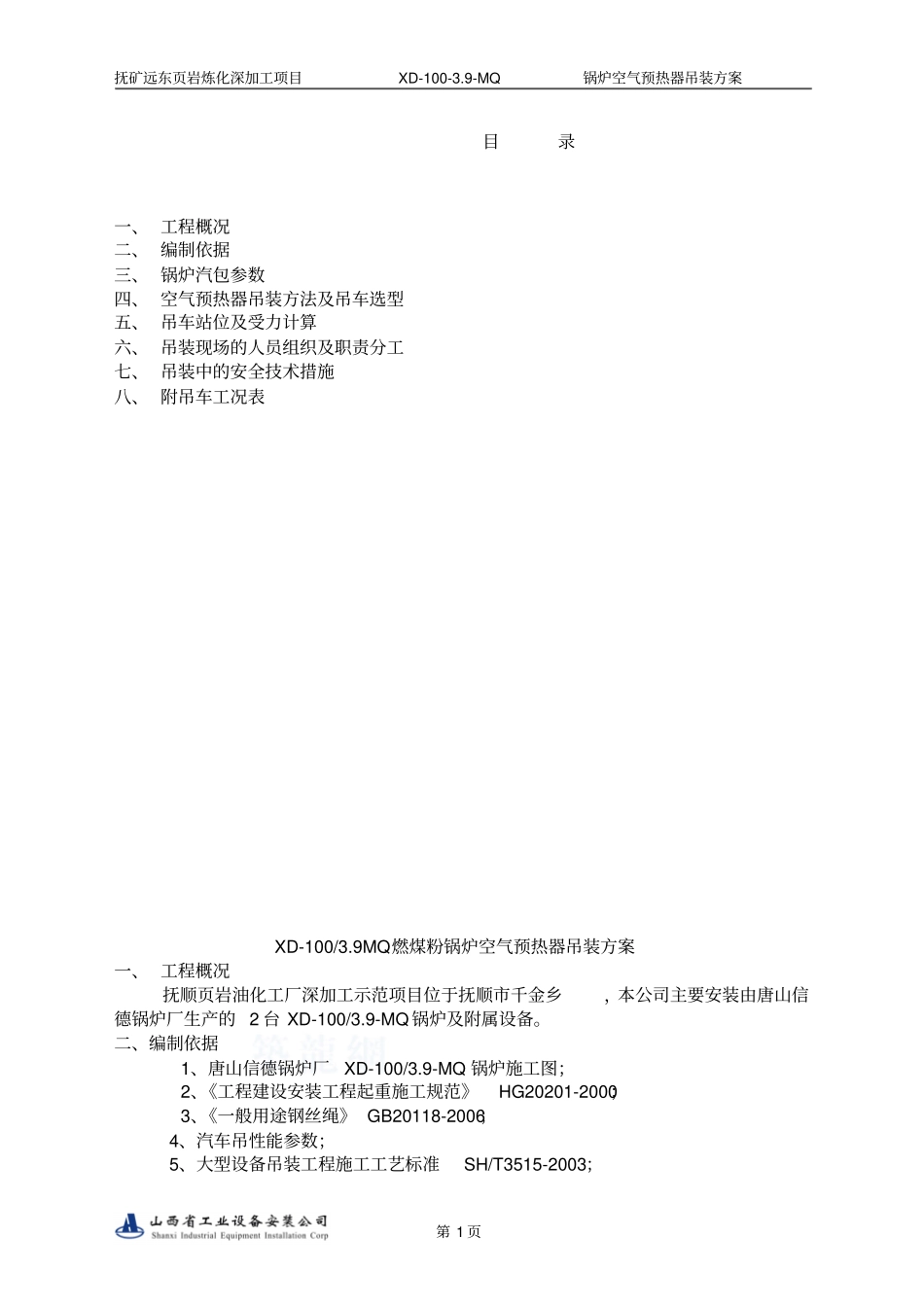

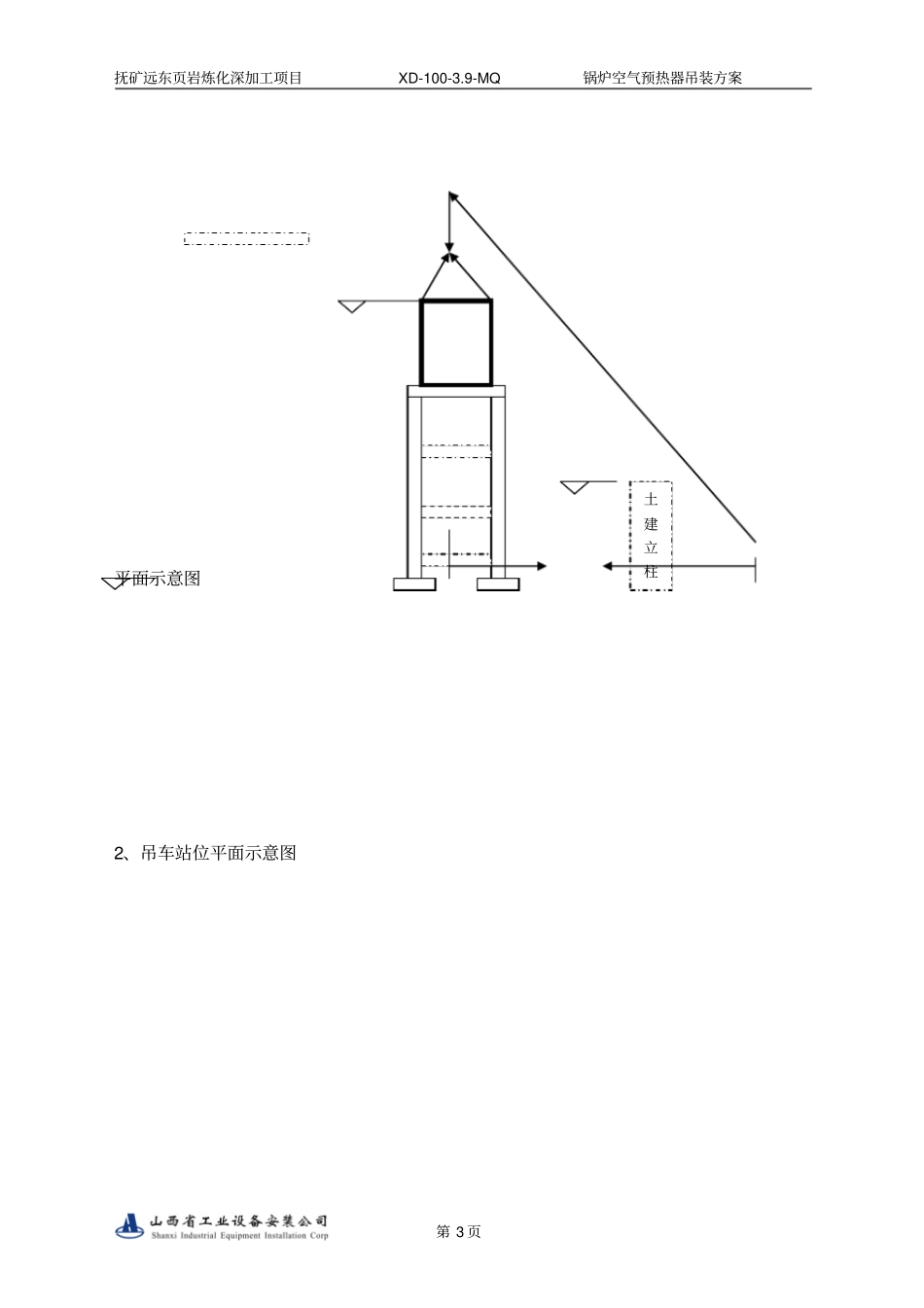

抚矿远东页岩炼化深加工项目 XD-100-3.9-MQ锅炉空气预热器吊装方案第 1 页目录一、 工程概况二、 编制依据三、 锅炉汽包参数四、 空气预热器吊装方法及吊车选型五、 吊车站位及受力计算六、 吊装现场的人员组织及职责分工七、 吊装中的安全技术措施八、 附吊车工况表XD-100/3.9MQ燃煤粉锅炉空气预热器吊装方案一、 工程概况抚顺页岩油化工厂深加工示范项目位于抚顺市千金乡，本公司主要安装由唐山信德锅炉厂生产的 2 台 XD-100/3.9-MQ 锅炉及附属设备。二、编制依据1、唐山信德锅炉厂XD-100/3.9-MQ 锅炉施工图；2、《工程建设安装工程起重施工规范》HG20201-2000；3、《一般用途钢丝绳》 GB20118-2006；4、汽车吊性能参数；5、大型设备吊装工程施工工艺标准SH/T3515-2003；抚矿远东页岩炼化深加工项目 XD-100-3.9-MQ锅炉空气预热器吊装方案第 2 页三、 空气预热器参数1、单个管箱外径长1600mm×宽 2900mm×高 3500mm，材质为 Q245/GB713；2、空气预热器管箱由钢板和DN50的钢管拼装、焊接组成，单台锅炉4 件，两台锅炉共计 8 件。3、空气预热器单重12952kg 加两侧护板 1426kg，吊装重量为 14378kg；4、空气预热器布置于锅炉尾部省煤器上方，安装标高+19040mm。四、 空气预热器吊装方法及吊车选型。1、根据空气预热器参数、安装位置及现场情况选用1 台 120T 汽车吊进行吊装，吊装工况如下：作业半径： 14m；主臂长度： m；吊装重量： 14378kg；2、对钢架及平台扶梯安装的要求空气预热器吊装工况较好， 要求钢架完全安装， 平台扶梯安装； 空气预热器支撑梁全部安装、焊接。3、根据吊车工况表参数显示：当吊车主臂长m、回转半径 m时吊装重量为 kg，现空气预热器重量为kg，回转半径为 m，吨吊车能满足吊装需求。五、吊车站位示意图1、根据现场实际情况，空气预热器吊装，吊车站位于锅炉尾部后方，并尽量靠近锅炉 8 米操作层框架，以减少作业半径；31400 抚矿远东页岩炼化深加工项目 XD-100-3.9-MQ锅炉空气预热器吊装方案第 3 页平面示意图2、吊车站位平面示意图土建立柱抚矿远东页岩炼化深加工项目 XD-100-3.9-MQ锅炉空气预热器吊装方案第 4 页平面示意图六、 吊装现场的人员配置：2、职责分工吊车序号工种数量1 铆工4 人2 钳工4 人抚矿远东页岩炼化深加工项目 XD-100-3.9-MQ锅炉空气预热器吊装方案第 5 页空气预热器吊装组织机构：锅筒吊装组织机构1、岗位姓名2、现场总指挥：申海军3、...
