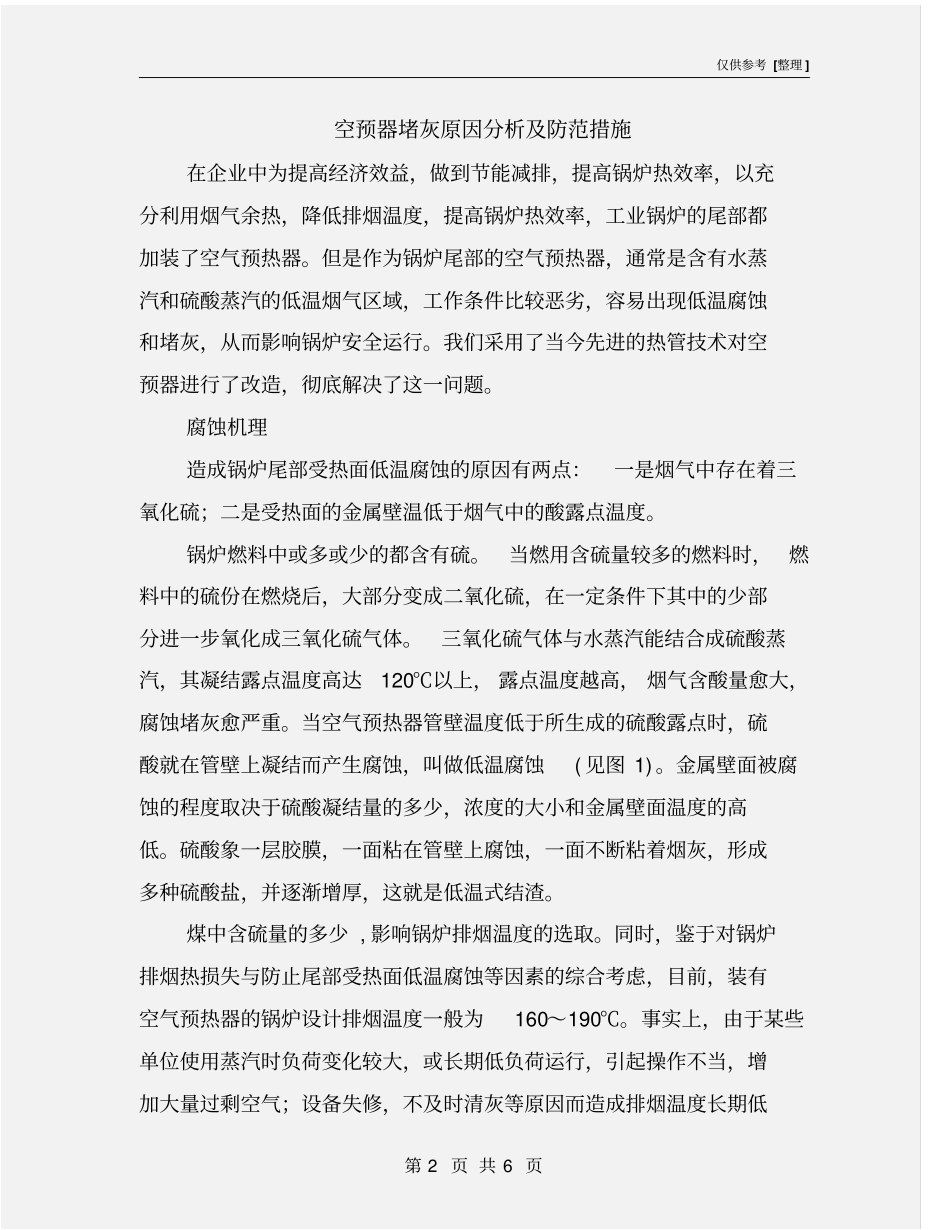

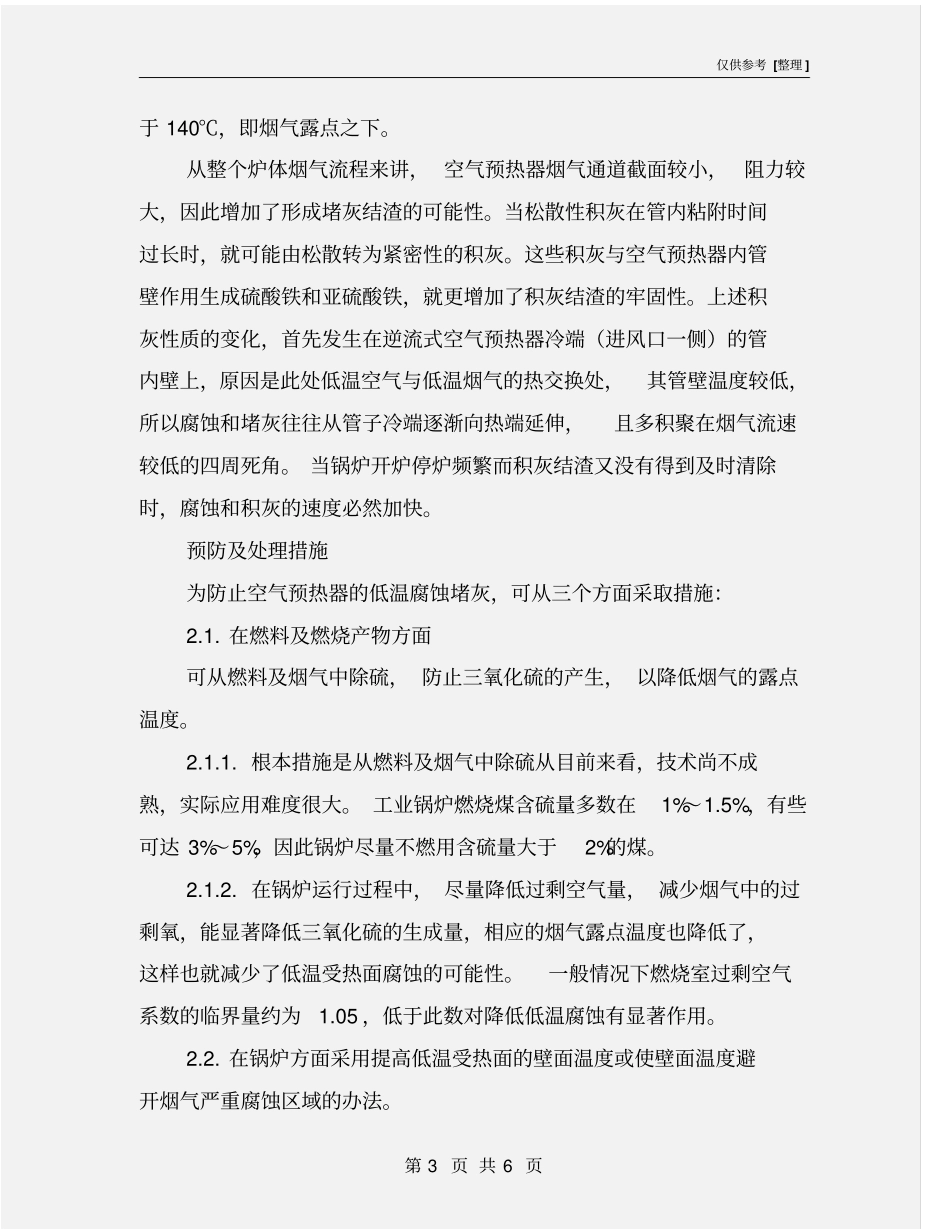

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书空预器堵灰原因分析及防范措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页空预器堵灰原因分析及防范措施在企业中为提高经济效益，做到节能减排，提高锅炉热效率，以充分利用烟气余热，降低排烟温度，提高锅炉热效率，工业锅炉的尾部都加装了空气预热器。但是作为锅炉尾部的空气预热器，通常是含有水蒸汽和硫酸蒸汽的低温烟气区域，工作条件比较恶劣，容易出现低温腐蚀和堵灰，从而影响锅炉安全运行。我们采用了当今先进的热管技术对空预器进行了改造，彻底解决了这一问题。腐蚀机理造成锅炉尾部受热面低温腐蚀的原因有两点：一是烟气中存在着三氧化硫；二是受热面的金属壁温低于烟气中的酸露点温度。锅炉燃料中或多或少的都含有硫。当燃用含硫量较多的燃料时，燃料中的硫份在燃烧后，大部分变成二氧化硫，在一定条件下其中的少部分进一步氧化成三氧化硫气体。三氧化硫气体与水蒸汽能结合成硫酸蒸汽，其凝结露点温度高达120℃以上， 露点温度越高， 烟气含酸量愈大，腐蚀堵灰愈严重。当空气预热器管壁温度低于所生成的硫酸露点时，硫酸就在管壁上凝结而产生腐蚀，叫做低温腐蚀( 见图 1) 。金属壁面被腐蚀的程度取决于硫酸凝结量的多少，浓度的大小和金属壁面温度的高低。硫酸象一层胶膜，一面粘在管壁上腐蚀，一面不断粘着烟灰，形成多种硫酸盐，并逐渐增厚，这就是低温式结渣。煤中含硫量的多少 , 影响锅炉排烟温度的选取。同时，鉴于对锅炉排烟热损失与防止尾部受热面低温腐蚀等因素的综合考虑，目前，装有空气预热器的锅炉设计排烟温度一般为160～190℃。事实上，由于某些单位使用蒸汽时负荷变化较大，或长期低负荷运行，引起操作不当，增加大量过剩空气；设备失修，不及时清灰等原因而造成排烟温度长期低仅供参考 [整理 ] 第 3 页 共 6 页于 140℃，即烟气露点之下。从整个炉体烟气流程来讲， 空气预热器烟气通道截面较小，阻力较大，因此增加了形成堵灰结渣的可能性。当松散性积灰在管内粘附时间过长时，就可能由松散转为紧密性的积灰。这些积灰与空气预热器内管壁作用生成硫酸铁和亚硫酸铁，就更增加了积灰结渣的牢固性。上述积灰性质的变化，首先发生在逆流式空气预热器冷端（进风口一侧）的管内壁上，原因是此处低温空气与低温烟气的热交换处，其管壁温度较低，所以腐蚀和堵灰往往从管子冷端逐渐向热端延伸，且...
