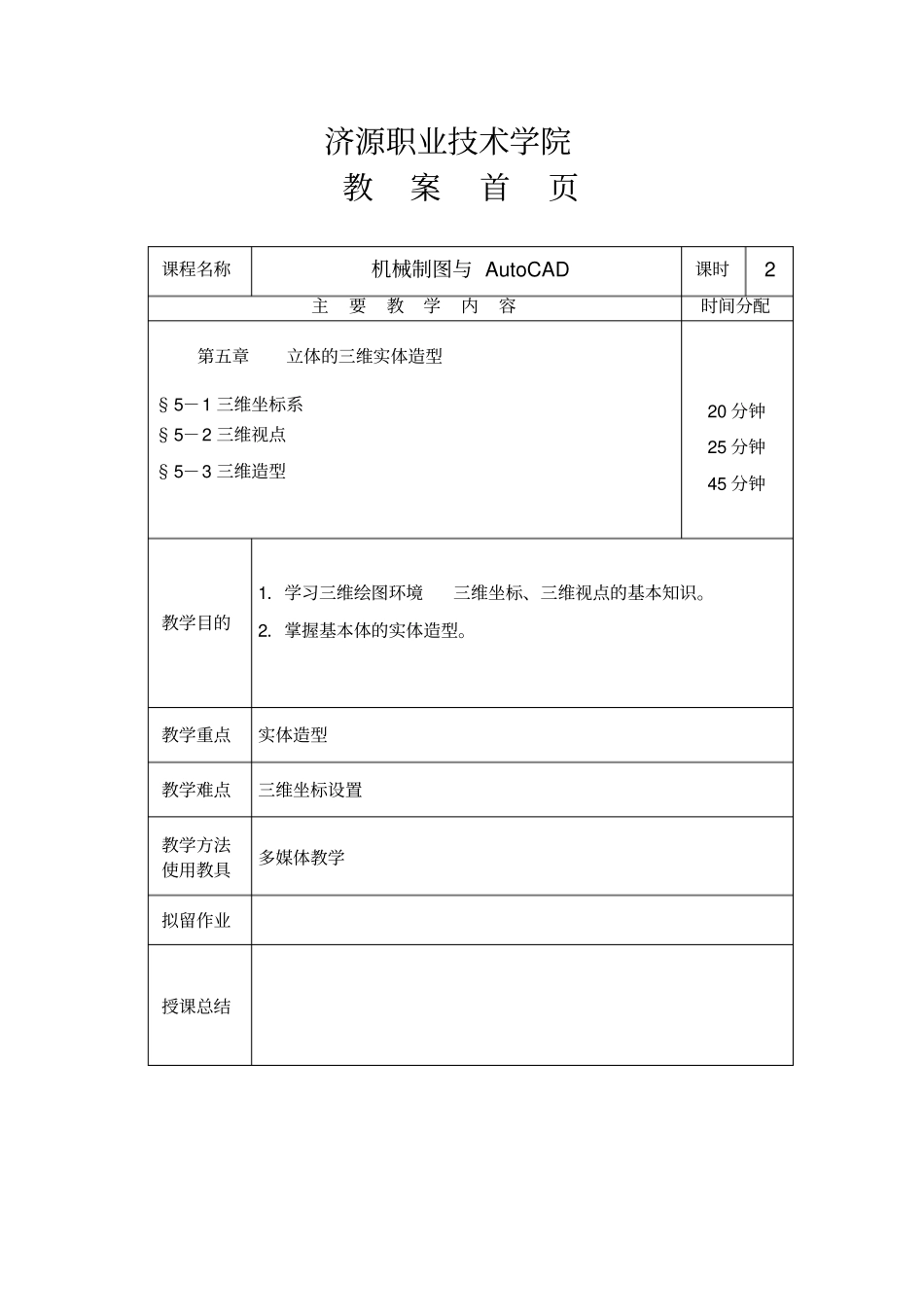

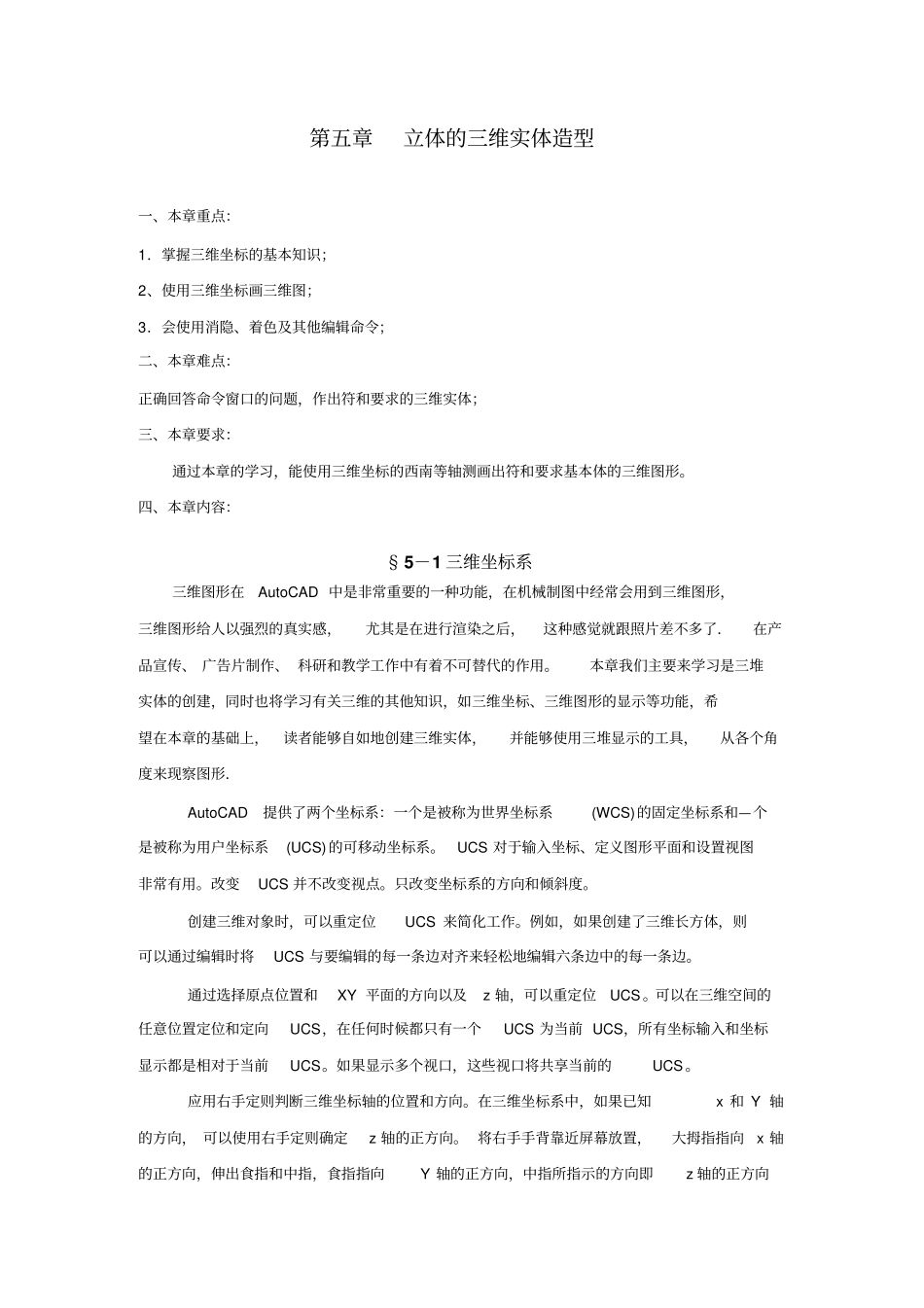

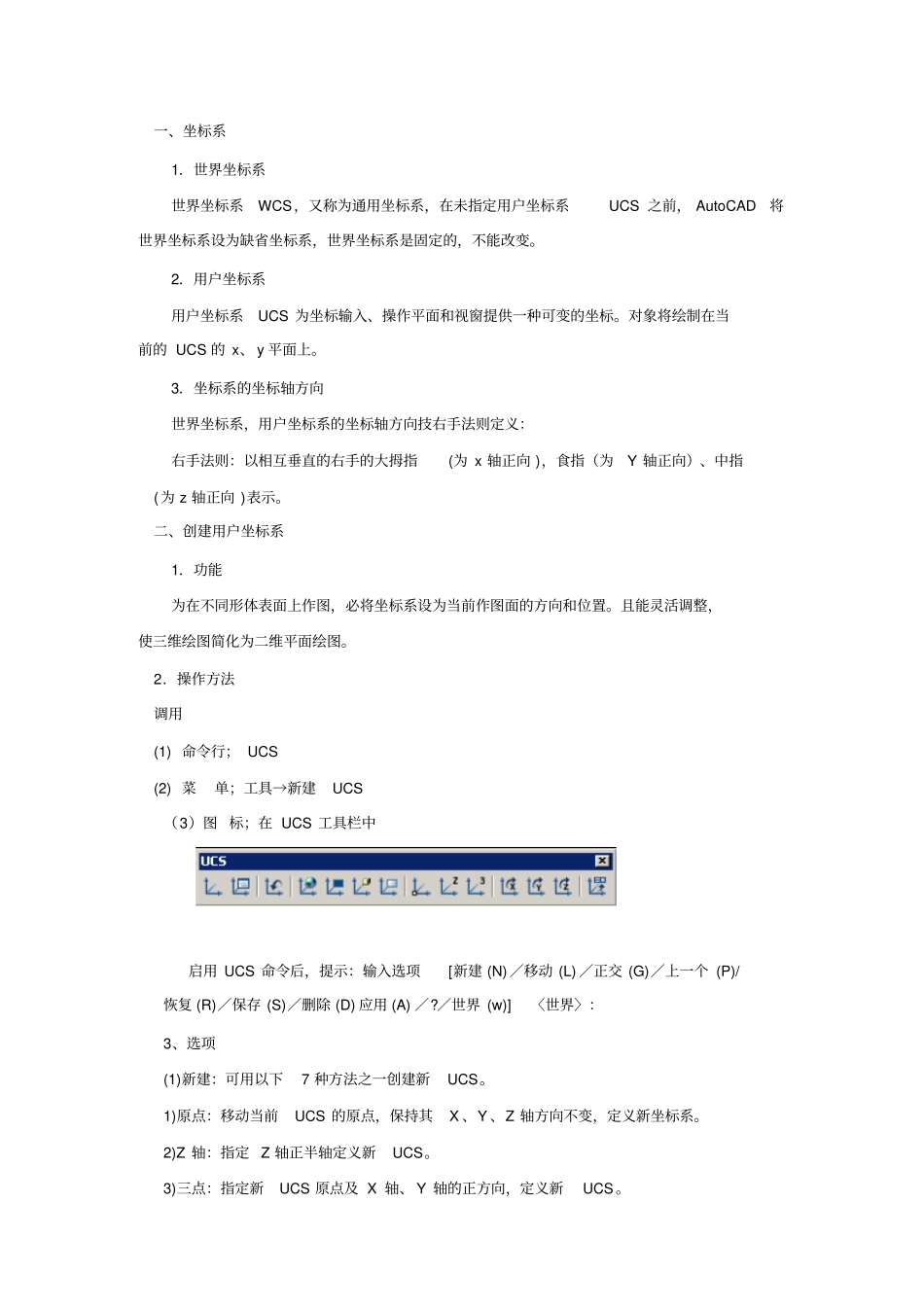

济源职业技术学院教案首页课程名称机械制图与 AutoCAD 课时2 主要教学内容时间分配第五章立体的三维实体造型§5－1 三维坐标系§5－2 三维视点§5－3 三维造型20 分钟25 分钟45 分钟教学目的1．学习三维绘图环境三维坐标、三维视点的基本知识。2．掌握基本体的实体造型。教学重点实体造型教学难点三维坐标设置教学方法使用教具多媒体教学拟留作业授课总结第五章立体的三维实体造型一、本章重点：1．掌握三维坐标的基本知识；2、使用三维坐标画三维图；3．会使用消隐、着色及其他编辑命令；二、本章难点：正确回答命令窗口的问题，作出符和要求的三维实体；三、本章要求：通过本章的学习，能使用三维坐标的西南等轴测画出符和要求基本体的三维图形。四、本章内容：§5－1 三维坐标系三维图形在AutoCAD 中是非常重要的一种功能，在机械制图中经常会用到三维图形，三维图形给人以强烈的真实感，尤其是在进行渲染之后，这种感觉就跟照片差不多了．在产品宣传、 广告片制作、 科研和教学工作中有着不可替代的作用。本章我们主要来学习是三堆实体的创建，同时也将学习有关三维的其他知识，如三维坐标、三维图形的显示等功能，希望在本章的基础上，读者能够自如地创建三维实体，并能够使用三堆显示的工具，从各个角度来现察图形．AutoCAD提供了两个坐标系：一个是被称为世界坐标系(WCS)的固定坐标系和—个是被称为用户坐标系(UCS) 的可移动坐标系。UCS 对于输入坐标、定义图形平面和设置视图非常有用。改变UCS 并不改变视点。只改变坐标系的方向和倾斜度。创建三维对象时，可以重定位UCS 来简化工作。例如，如果创建了三维长方体，则可以通过编辑时将UCS 与要编辑的每一条边对齐来轻松地编辑六条边中的每一条边。通过选择原点位置和XY 平面的方向以及z 轴，可以重定位UCS 。可以在三维空间的任意位置定位和定向UCS，在任何时候都只有一个UCS 为当前 UCS，所有坐标输入和坐标显示都是相对于当前UCS。如果显示多个视口，这些视口将共享当前的UCS 。应用右手定则判断三维坐标轴的位置和方向。在三维坐标系中，如果已知x 和 Y 轴的方向， 可以使用右手定则确定z 轴的正方向。 将右手手背靠近屏幕放置，大拇指指向x 轴的正方向，伸出食指和中指，食指指向Y 轴的正方向，中指所指示的方向即z 轴的正方向一、坐标系1．世界坐标系世界坐标系WCS，又称为通用坐标系，在未指定用户坐标系UCS 之前， AutoCAD将世界坐标系设为缺省...
