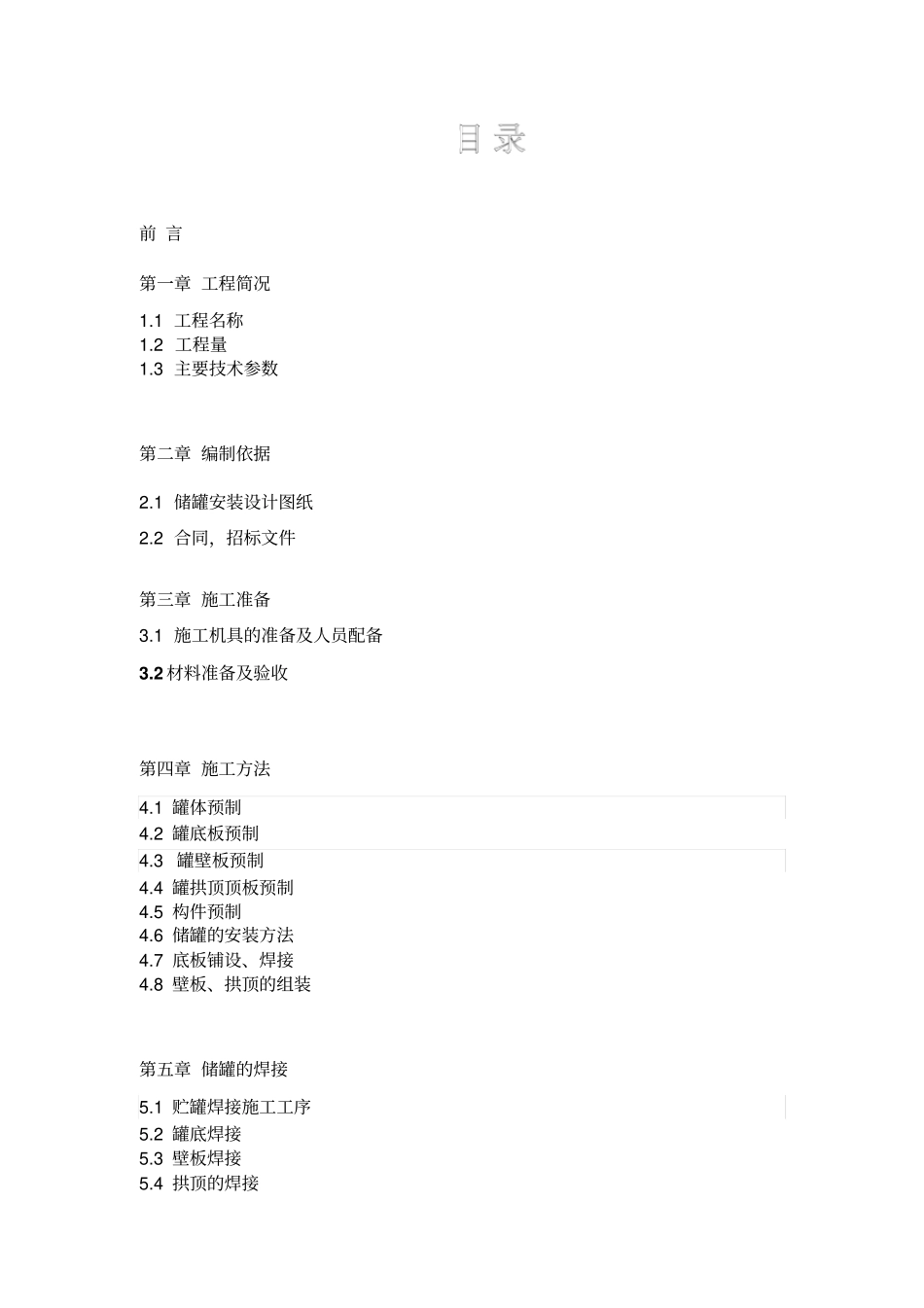

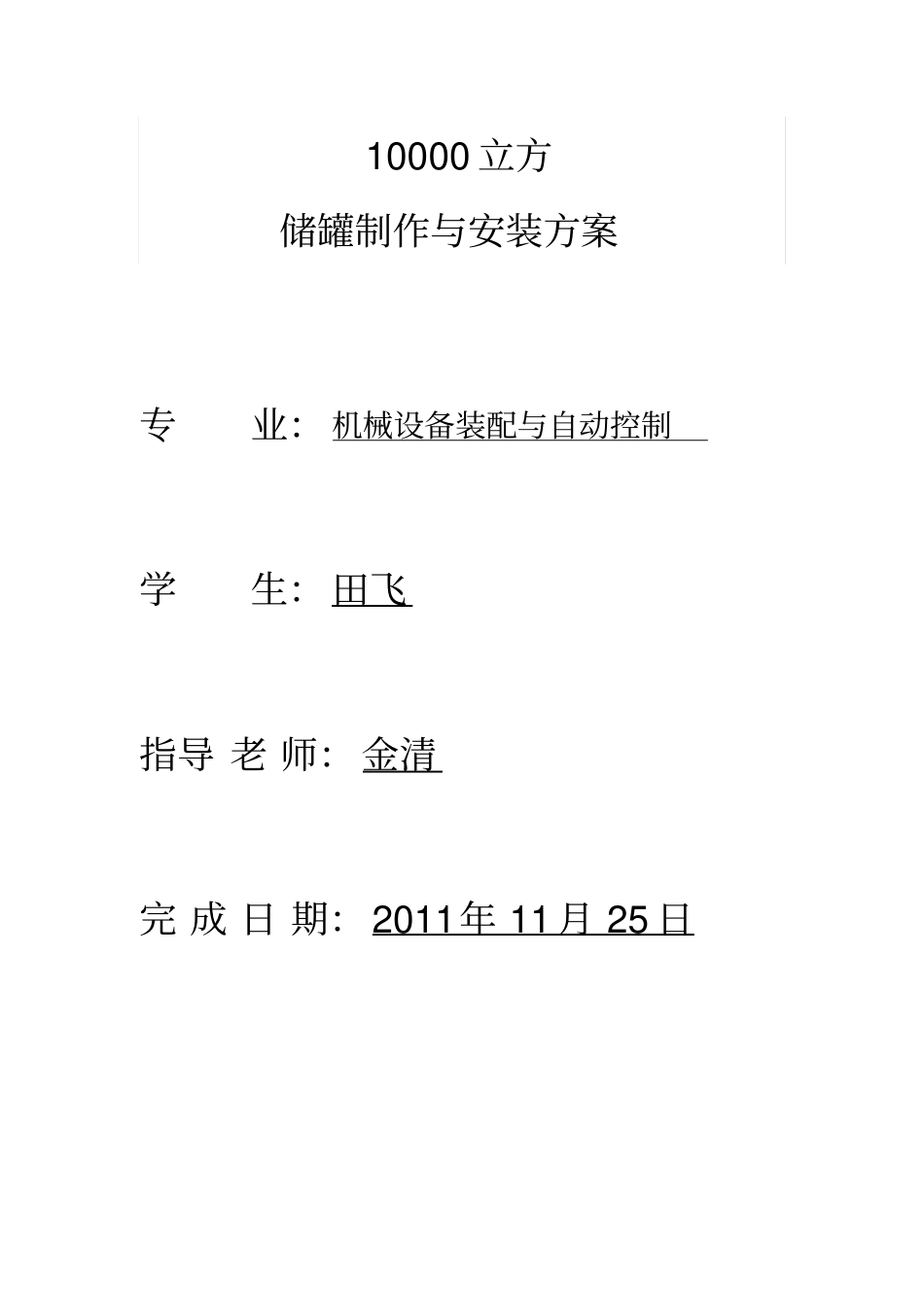

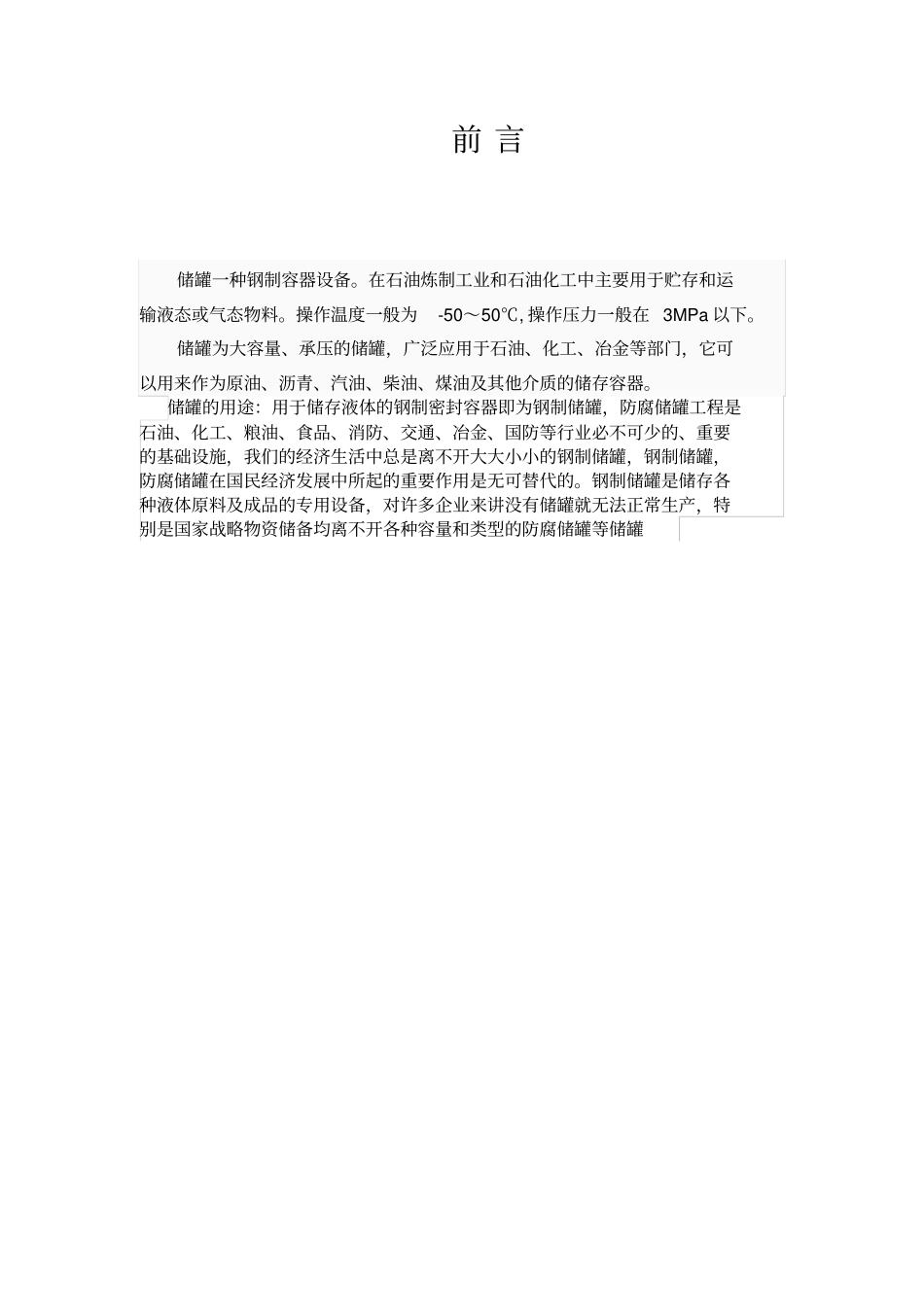

10000 立方储罐制作与安装方案专业： 机械设备装配与自动控制学生： 田飞指导 老 师： 金清完 成 日 期： 2011年 11月 25 日前 言储罐一种钢制容器设备。在石油炼制工业和石油化工中主要用于贮存和运输液态或气态物料。操作温度一般为-50～50℃, 操作压力一般在 3MPa 以下。储罐为大容量、承压的储罐，广泛应用于石油、化工、冶金等部门，它可以用来作为原油、沥青、汽油、柴油、煤油及其他介质的储存容器。储罐的用途：用于储存液体的钢制密封容器即为钢制储罐，防腐储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐，防腐储罐在国民经济发展中所起的重要作用是无可替代的。钢制储罐是储存各种液体原料及成品的专用设备，对许多企业来讲没有储罐就无法正常生产，特别是国家战略物资储备均离不开各种容量和类型的防腐储罐等储罐前 言第一章 工程简况1.1 工程名称1.2 工程量1.3 主要技术参数第二章 编制依据2.1 储罐安装设计图纸2.2 合同，招标文件第三章 施工准备3.1 施工机具的准备及人员配备3.2 材料准备及验收第四章 施工方法4.1 罐体预制4.2 罐底板预制4.3 罐壁板预制4.4 罐拱顶顶板预制4.5 构件预制4.6 储罐的安装方法4.7 底板铺设、焊接4.8 壁板、拱顶的组装第五章 储罐的焊接5.1 贮罐焊接施工工序5.2 罐底焊接5.3 壁板焊接5.4 拱顶的焊接5.5 加强圈5.6 其他构件5.7 内浮顶的安装第六章 检查与验收6.1 内浮拱顶油罐质量检查6.2 焊缝外观检查6.3 焊缝无损检测要求及内容6.4 罐内浮顶的升降实验第七章 储罐的除锈、防腐；7.1 储罐的除锈7.2 储罐的防腐第八章 充水实验第九章 储罐安装质量保证措施第十章 安全措施第十一章 交工验收参考文献第一章 工程简况1.1 工程名称： 10000 立方油罐1.2 工程量： 一台 10000m 3 油罐现场制作安装。1.3 主要技术参数：(一)10000m3 油罐储罐内径： φ 28000mm公称容积 : 10000m3计算容量： 10467m 3储存介质： 燃料油（汽油或柴油）罐壁高度 : 18000mm 主体材质 : Q235 －A、16MnR 设计压力： +1960Pa － 490Pa 设计温度： 50 ℃设计风压 : 850Pa 地震烈度 : 7 焊缝系数： 0.9 腐蚀裕度： 1.5mm 实验压力： +2158Pa － 490Pa 铝制内浮盘 : WES － φ 28000 罐体质量（不含保温）～206520...
