立柱桩施工技术-交底

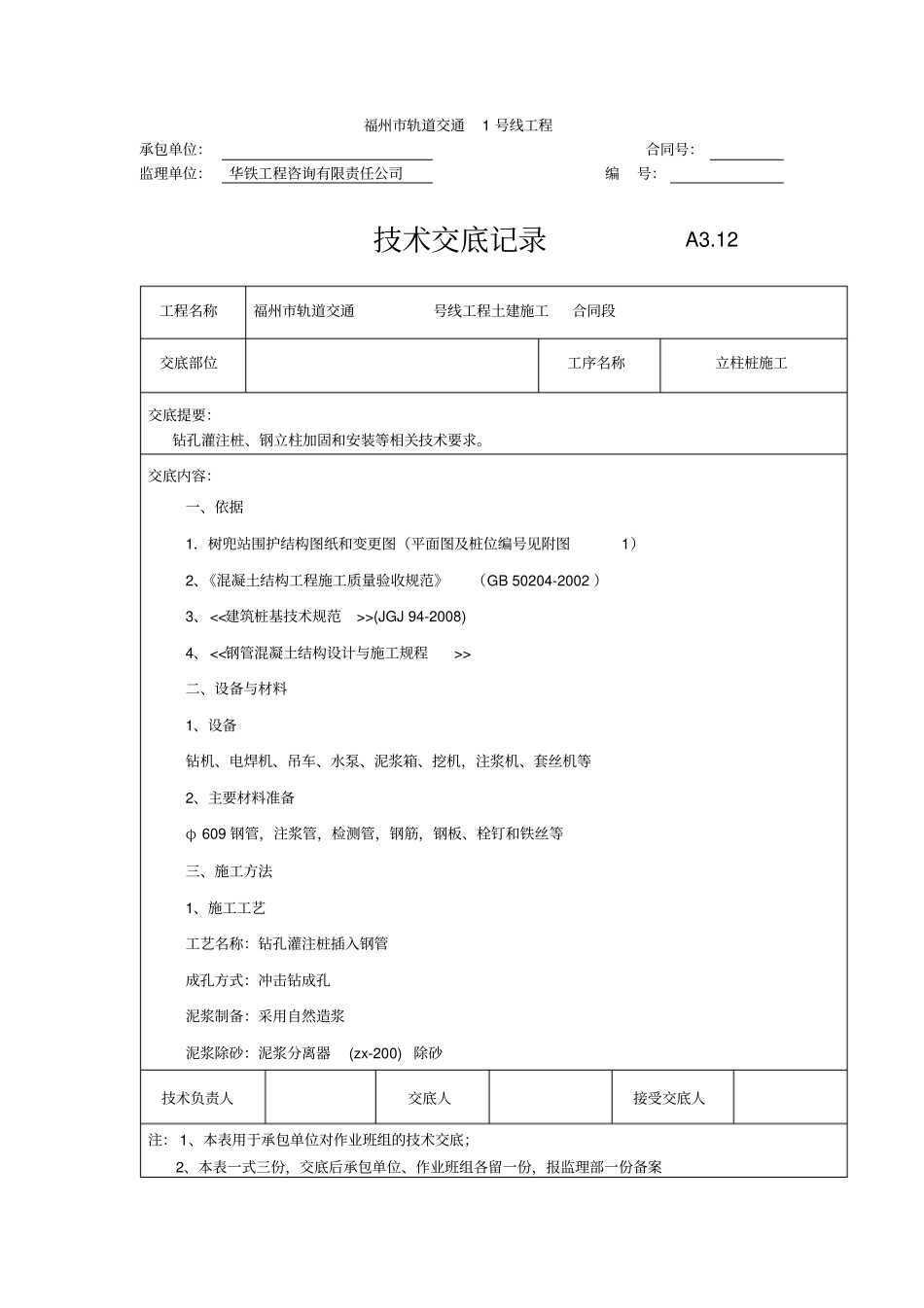

立柱桩施工技术-交底_第1页
1/11

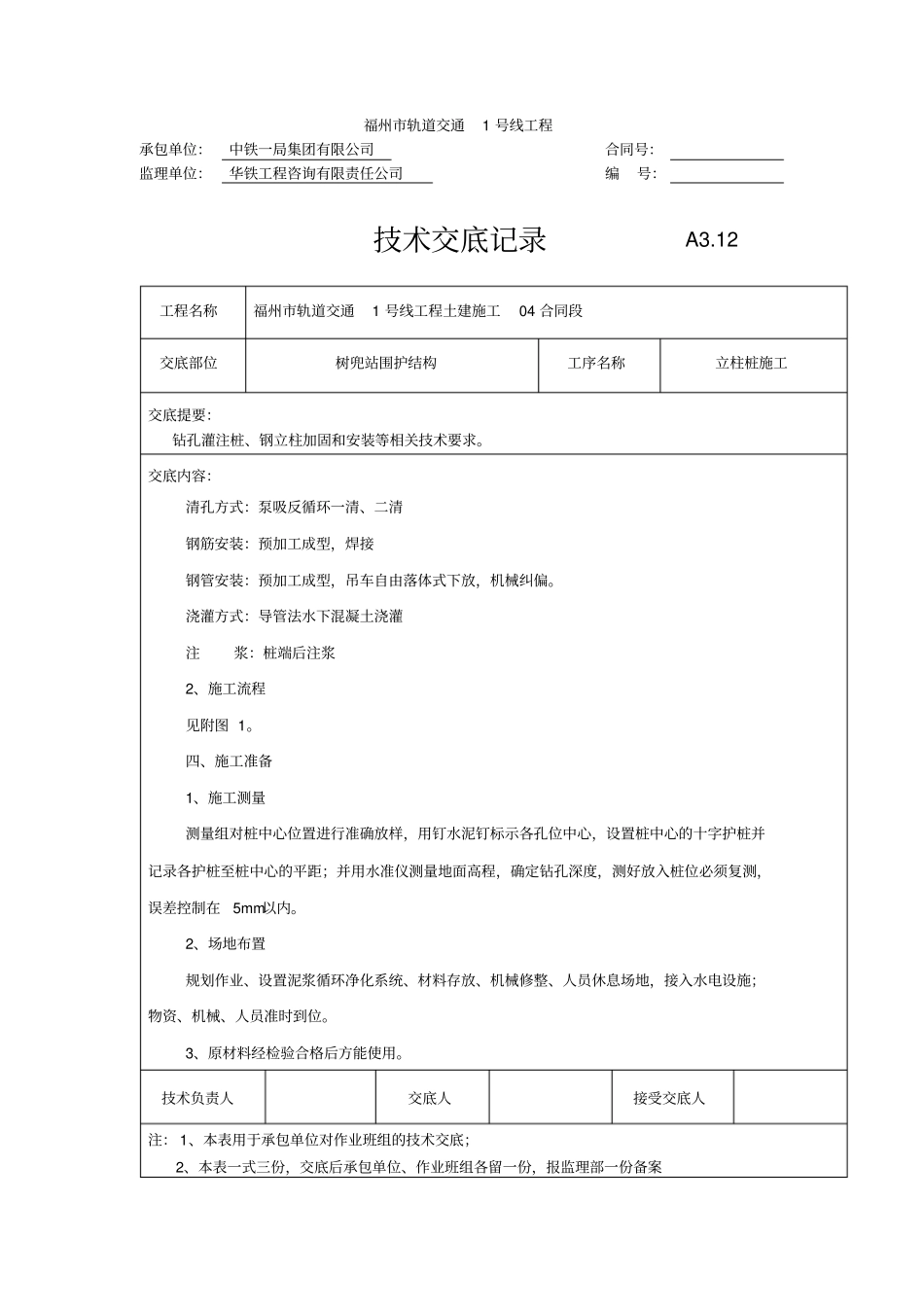

立柱桩施工技术-交底_第2页
2/11

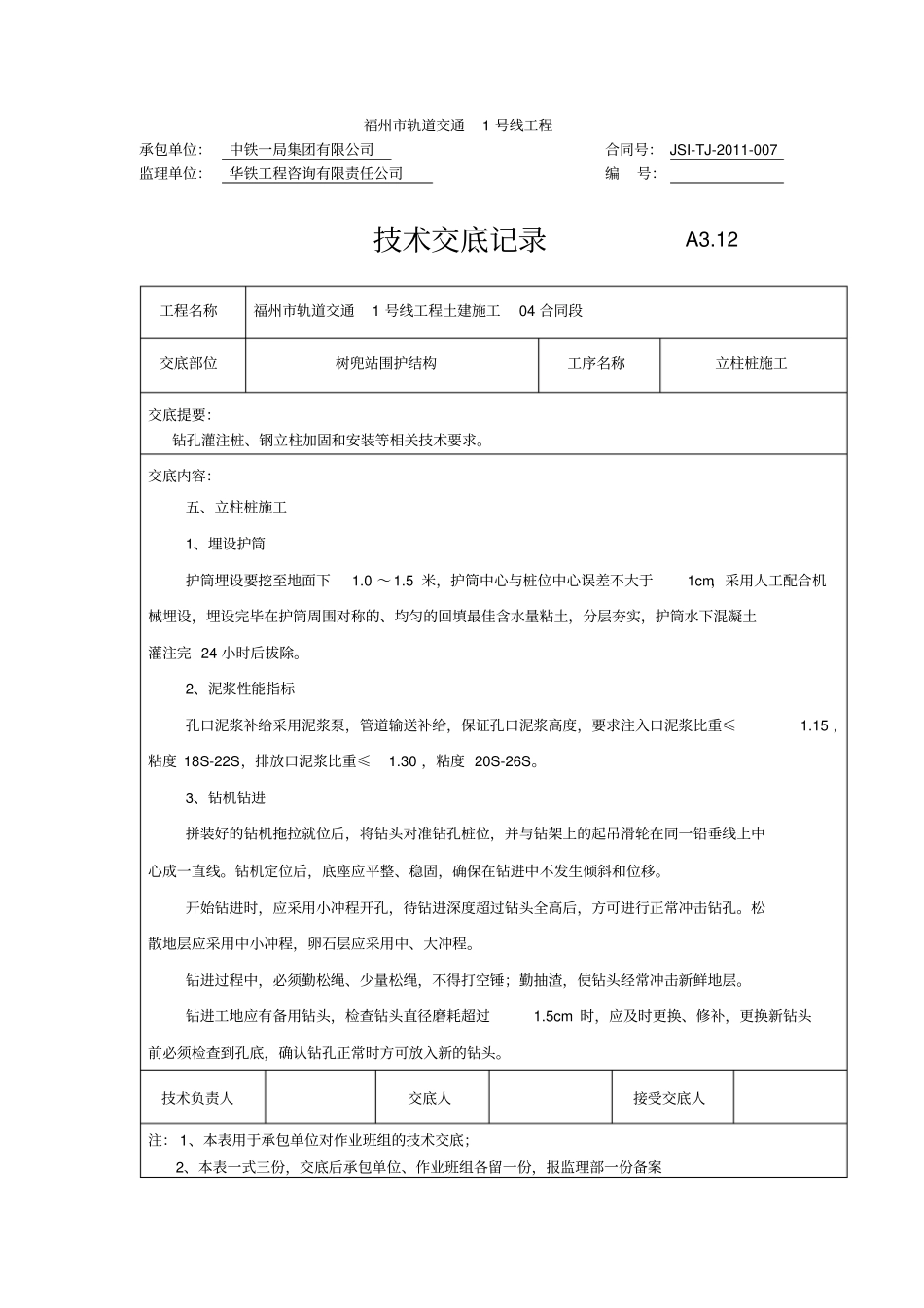

立柱桩施工技术-交底_第3页
3/11
福州市轨道交通1 号线工程承包单位:合同号:监理单位:华铁工程咨询有限责任公司编号:技术交底记录A3.12工程名称福州市轨道交通号线工程土建施工合同段交底部位工序名称立柱桩施工交底提要:钻孔灌注桩、钢立柱加固和安装等相关技术要求。交底内容:一、依据1.树兜站围护结构图纸和变更图(平面图及桩位编号见附图1)2、《混凝土结构工程施工质量验收规范》(GB 50204-2002 )3、<<建筑桩基技术规范>>(JGJ 94-2008) 4、<<钢管混凝土结构设计与施工规程>> 二、设备与材料1、设备钻机、电焊机、吊车、水泵、泥浆箱、挖机,注浆机、套丝机等2、主要材料准备φ 609 钢管,注浆管,检测管,钢筋,钢板、栓钉和铁丝等三、施工方法1、施工工艺工艺名称:钻孔灌注桩插入钢管成孔方式:冲击钻成孔泥浆制备:采用自然造浆泥浆除砂:泥浆分离器(zx-200) 除砂技术负责人交底人接受交底人注: 1、本表用于承包单位对作业班组的技术交底;2、本表一式三份,交底后承包单位、作业班组各留一份,报监理部一份备案福州市轨道交通1 号线工程承包单位:中铁一局集团有限公司合同号:监理单位:华铁工程咨询有限责任公司编号:技术交底记录A3.12工程名称福州市轨道交通1 号线工程土建施工04 合同段交底部位树兜站围护结构工序名称立柱桩施工交底提要:钻孔灌注桩、钢立柱加固和安装等相关技术要求。交底内容:清孔方式:泵吸反循环一清、二清钢筋安装:预加工成型,焊接钢管安装:预加工成型,吊车自由落体式下放,机械纠偏。浇灌方式:导管法水下混凝土浇灌注浆:桩端后注浆2、施工流程见附图 1。四、施工准备1、施工测量测量组对桩中心位置进行准确放样,用钉水泥钉标示各孔位中心,设置桩中心的十字护桩并记录各护桩至桩中心的平距;并用水准仪测量地面高程,确定钻孔深度,测好放入桩位必须复测,误差控制在5mm以内。2、场地布置规划作业、设置泥浆循环净化系统、材料存放、机械修整、人员休息场地,接入水电设施;物资、机械、人员准时到位。3、原材料经检验合格后方能使用。技术负责人交底人接受交底人注: 1、本表用于承包单位对作业班组的技术交底;2、本表一式三份,交底后承包单位、作业班组各留一份,报监理部一份备案福州市轨道交通1 号线工程承包单位:中铁一局集团有限公司合同号: JSI-TJ-2011-007 监理单位:华铁工程咨询有限责任公司编号:技术交底记录A3.12工程名称福州市轨道交通1 号线工程土建施工04 合同段交底部位树兜站...
