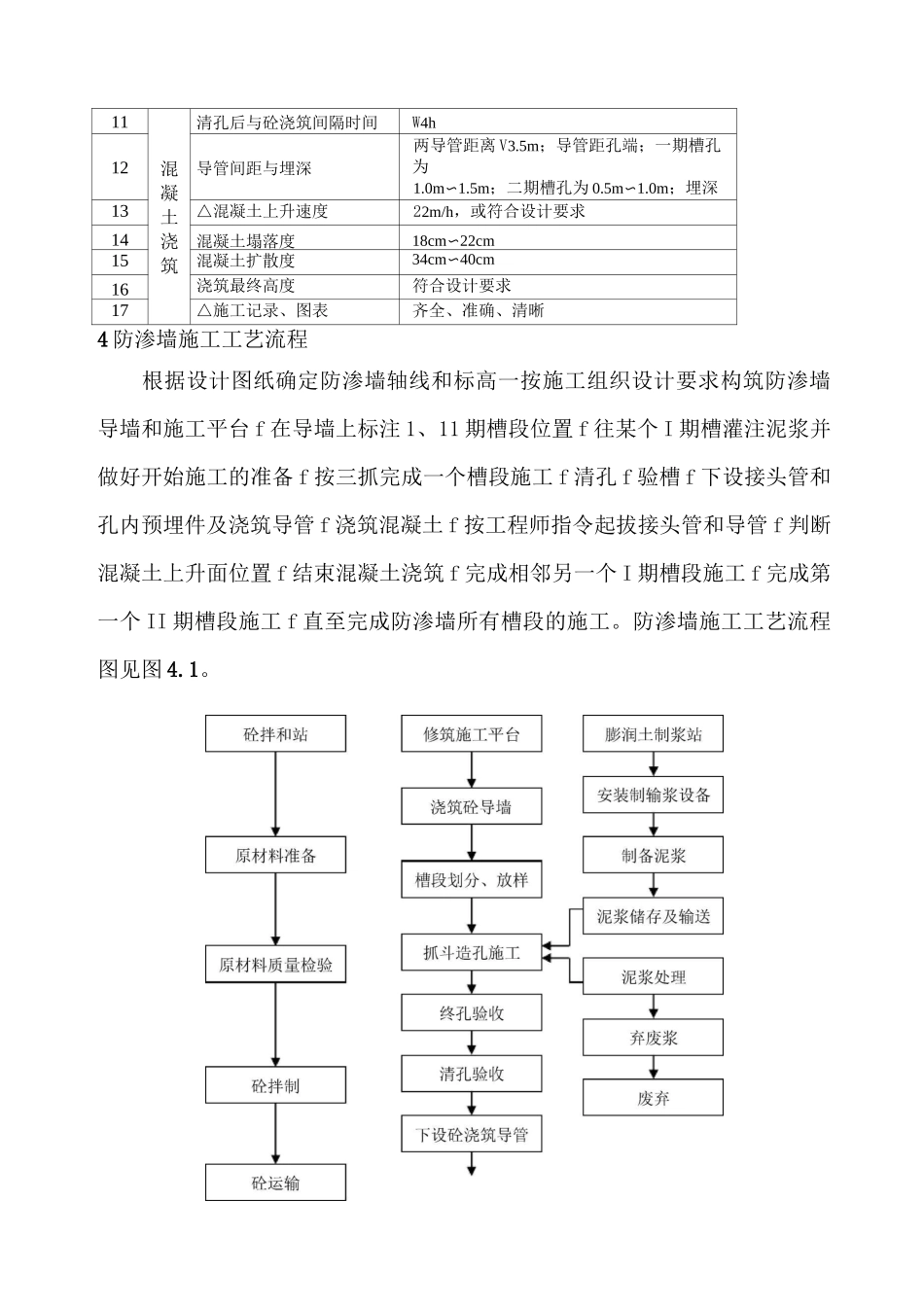

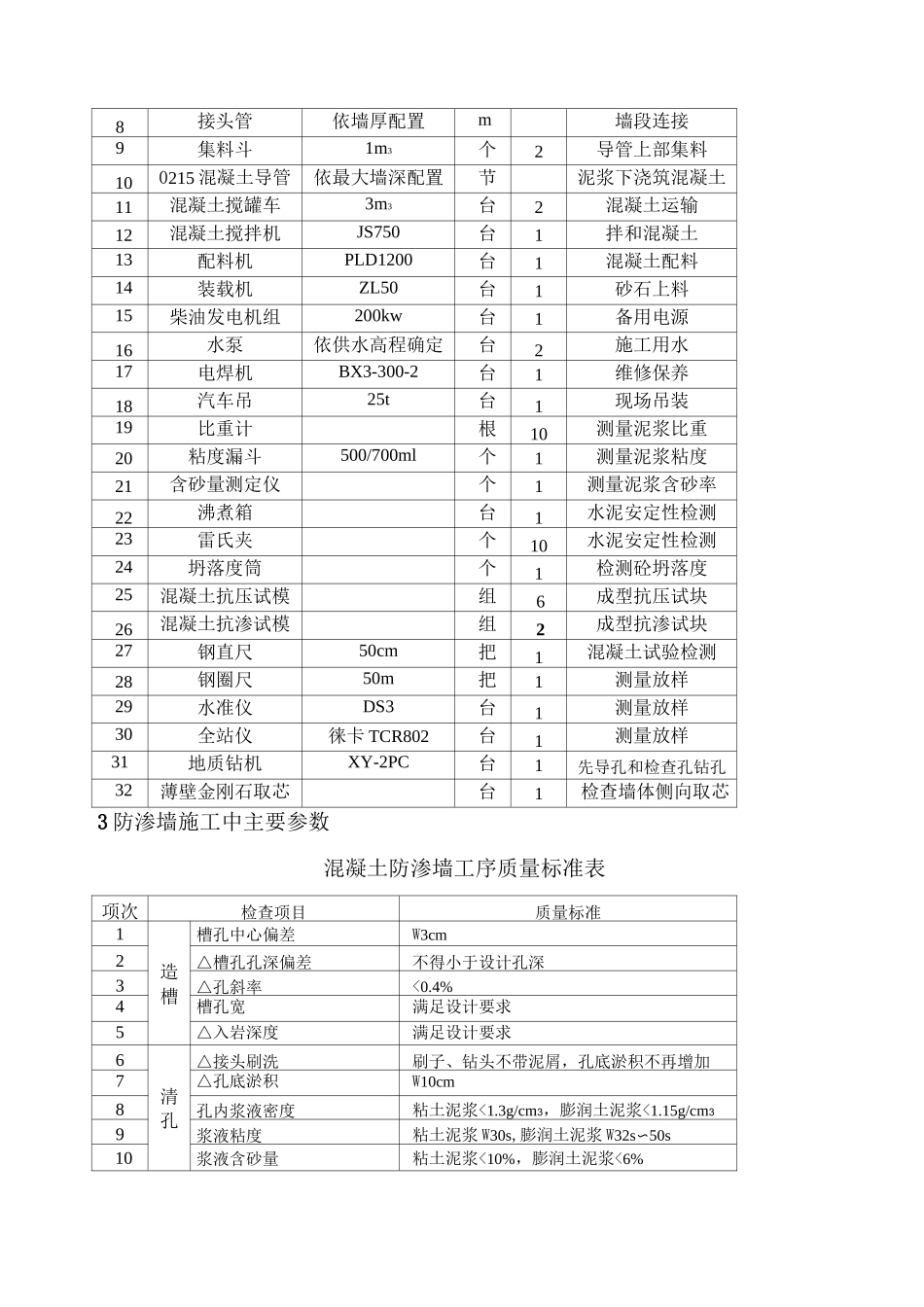

第三节液压抓斗1 液压抓斗概念液压抓斗法,是指用高压胶管将约 30MPa 的液压传送到几十米深处的抓斗斗体，以完成抓斗的启闭达到成槽造墙的一种施工方法。液压抓斗因其抓斗的闭斗力大、挖槽能力强并设有纠偏装置,故成槽效率高、槽口尺寸能得到保证。上海宝峨机械有限公司最新生产的 GB-30 型地下连续墙液压抓斗,是一种能满足高效、高质量施工的深基础施工设备,它配备了 MDSG 机械卷管系统，电子测斜及纠偏系统及 CAPO 计算机辅助功率选择等先进的系统。配备了不同类型、不同规格的液压抓斗（如 30cm、40cm、60cm等），可广泛用于地下连续墙深槽的挖掘、堤坝防渗、基坑围护、施工围堰、地铁车站、隧道、码头、挡土墙、地下室、地下厂房、地下车库、地下街、地下变电站、污水处理厂、防护壁、石油和煤气地下储备槽、桥衍基础、基础方桩、城市高层建筑的基础施工、尤其适用于在城市密集建筑群区域中进行深基坑施工。设备的应用范围也限于不同规格和类型的地下连续墙槽段和钻孔灌注桩桩孔的挖掘作业。2 施工中常用的设备施工过程中使用的主要设备与机具见下表。序号材料及设备名称规格或型号单位数量用途1宝峨牌液压抓斗GB30 及以上台1主机2液压斗体根据墙厚配置个1抓槽3灰浆搅拌机ZJ800台2拌制固壁泥浆4泥浆泵BW150台2输送泥浆5砂石泵6BS台1吸浆清孔6空压机3m3台1泥浆池搅动泥浆7液压拔管机SCH-BZJ-00台2起拔接头管8接头管依墙厚配置m墙段连接9集料斗1m3个2导管上部集料100215 混凝土导管依最大墙深配置节泥浆下浇筑混凝土11混凝土搅罐车3m3台2混凝土运输12混凝土搅拌机JS750台1拌和混凝土13配料机PLD1200台1混凝土配料14装载机ZL50台1砂石上料15柴油发电机组200kw台1备用电源16水泵依供水高程确定台2施工用水17电焊机BX3-300-2台1维修保养18汽车吊25t台1现场吊装19比重计根10测量泥浆比重20粘度漏斗500/700ml个1测量泥浆粘度21含砂量测定仪个1测量泥浆含砂率22沸煮箱台1水泥安定性检测23雷氏夹个10水泥安定性检测24坍落度筒个1检测砼坍落度25混凝土抗压试模组6成型抗压试块26混凝土抗渗试模组2成型抗渗试块27钢直尺50cm把1混凝土试验检测28钢圈尺50m把1测量放样29水准仪DS3台1测量放样30全站仪徕卡 TCR802台1测量放样31地质钻机XY-2PC台1先导孔和检查孔钻孔32薄壁金刚石取芯台1检查墙体侧向取芯3 防渗墙施工中主要参数混凝土防渗墙工序质量标准表项次检查项目质量标准1造槽槽孔中心偏差W3cm2△槽孔孔深偏差不得小于设计孔深3△孔斜率<0....
