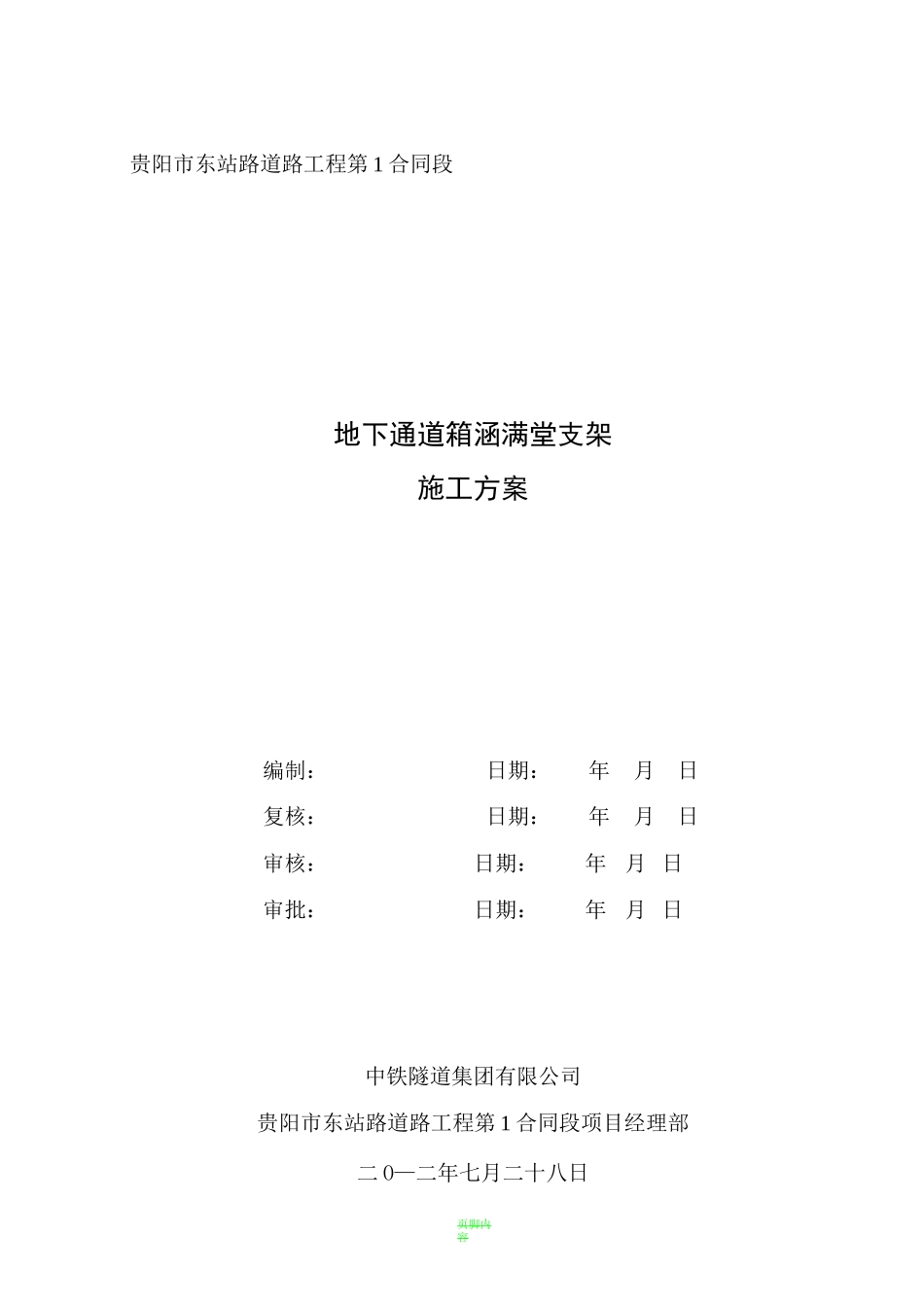

涵洞满堂支架施工方案

页脚内容贵阳市东站路道路工程第 1 合同段地下通道箱涵满堂支架施工方案编制：日期：年月日复核：日期：年月日审核：日期：年月 日审批：日期：年月 日中铁隧道集团有限公司贵阳市东站路道路工程第 1 合同段项目经理部二 O—二年七月二十八日五、交通安全设施页脚内容目录一、编制依据-3-二、工程概况-3-三、施工方案设计-3-1、构配件种类、规格-3-2、满堂支架方案设计-3-2.1 支架整体要求-3-2.2 满堂支架设计-4-2.3 架体结构计算图（平、立、剖）-4-2.4 模板结构及支撑体系-5-2.5 模板顶端节点构造图-5-3、涵洞及满堂支架施工工艺-6-3.1 测量放线-6-3.2 支架搭设-6-3.3 模板制作与安装-7-3.4 钢筋加工与安装-7-3.5 混凝土浇筑与振捣-8-3.6 施工机械、材料用量表及供应计划-9-4、架体搭设、使用和拆除方法-10-4.1 施工准备-10-4.2 脚手架搭设-10-2、按照设计方案搭设-17-3、加强施工过程监控-18-4、规范拆除支架施工-19-六、施工应急预案-19-1、编制目的-19-2、应急预案适用范围-19-3、应急救援组织机构及职责-19-4、应急救援实施程序-20-5、加强预防准备工作-21-页脚内容五、交通安全设施页脚内容五、交通安全设施五、交通安全设施页脚内容支架布置纵向立面图模板结构是否合适将直接影响涵洞的外观，侧板外模均采用定型钢模板，顶板底模采用竹胶板。沿涵洞纵向采用 100x100mm 方木，间距 0.6 米；横向在纵向方木上置于 42mm 的钢管，钢管中到中间距为 0.3 米，净距 0.26 米。在钉面板时，每块面板应从一端赶向另一端，以保证面板表面平整，竹胶板拼缝处且 45°斜面拼接。2.5 模板顶端节点构造图模板顶端节点构造图3、涵洞及满堂支架施工工艺涵洞施工工艺如下图所示。3.1 测量放线(1) 确定支架搭设范围。五、交通安全设施(2) 按照设计方案准确找出立杆位置及搭设高度。(3) 确定模板安装位置。3.2 支架搭设支架系统由下而上依次为：支撑架底托基础、① 48 碗扣脚手支架、顶托、分配梁和底模等组成。(1) 测量放出涵洞中心点，首先拉线定出支架的纵轴线，然后在轴线上按设计间距分出每排立杆位置。(2) 分块安装枕木，因支垫的枕木其新旧程度不一，故在铺设时注意将枕木的大面朝向顶底部位置，以保证枕木与底部接触紧密稳定。(3) 安装底托，底托支撑钢板与枕木间平整接触，充分受力。底托调节螺杆拧紧无松动，以保证底托受力均匀。(4) 用① 48 碗扣脚手管搭设脚手架立杆，立杆按 90cmX90cm 间距进行布...
