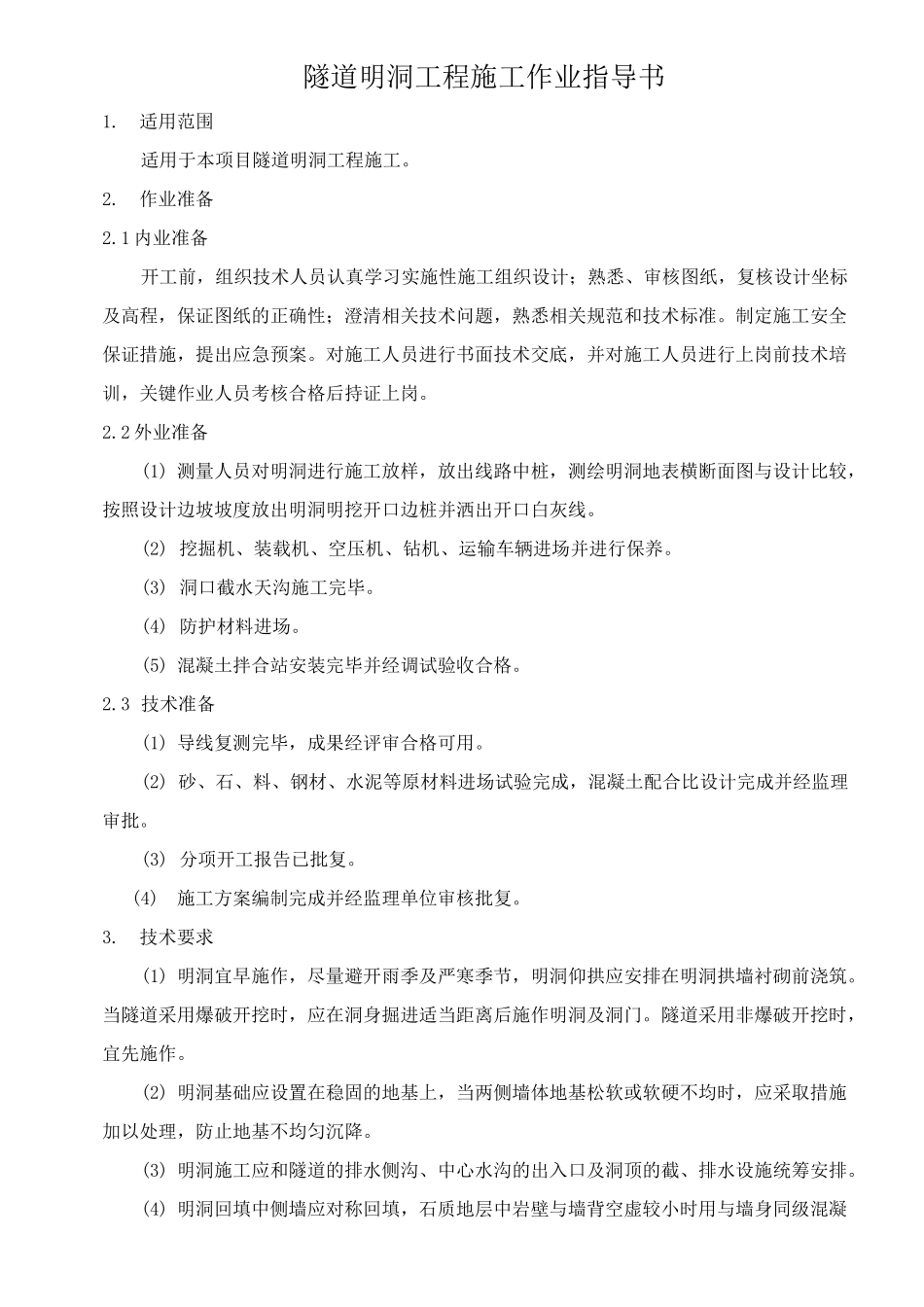

隧道明洞工程施工作业指导书1.适用范围适用于本项目隧道明洞工程施工。2.作业准备2.1 内业准备开工前,组织技术人员认真学习实施性施工组织设计;熟悉、审核图纸,复核设计坐标及高程,保证图纸的正确性;澄清相关技术问题,熟悉相关规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行书面技术交底,并对施工人员进行上岗前技术培训,关键作业人员考核合格后持证上岗。2.2 外业准备(1) 测量人员对明洞进行施工放样,放出线路中桩,测绘明洞地表横断面图与设计比较,按照设计边坡坡度放出明洞明挖开口边桩并洒出开口白灰线。(2) 挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。(3) 洞口截水天沟施工完毕。(4) 防护材料进场。(5) 混凝土拌合站安装完毕并经调试验收合格。2.3 技术准备(1) 导线复测完毕,成果经评审合格可用。(2) 砂、石、料、钢材、水泥等原材料进场试验完成,混凝土配合比设计完成并经监理审批。(3) 分项开工报告已批复。(4)施工方案编制完成并经监理单位审核批复。3.技术要求(1) 明洞宜早施作,尽量避开雨季及严寒季节,明洞仰拱应安排在明洞拱墙衬砌前浇筑。当隧道采用爆破开挖时,应在洞身掘进适当距离后施作明洞及洞门。隧道采用非爆破开挖时,宜先施作。(2) 明洞基础应设置在稳固的地基上,当两侧墙体地基松软或软硬不均时,应采取措施加以处理,防止地基不均匀沉降。(3) 明洞施工应和隧道的排水侧沟、中心水沟的出入口及洞顶的截、排水设施统筹安排。(4) 明洞回填中侧墙应对称回填,石质地层中岩壁与墙背空虚较小时用与墙身同级混凝模板检基底物探及承载力试验结束施工准合与设计不符合设不合洞口段及基槽开挖支施作防水层、连接排水管道钢筋绑立设外模浇筑衬砌混凝模板台车就填充混凝拱顶回仰拱混凝基底处处图 1 明洞施工工艺流程图土回填;空隙较大时用片石混凝土或水泥砂浆砌片石回填密实。土质地层,应将墙背坡面挖成台阶状,用片石分层码砌,缝隙用碎石填塞密实。4.施工程序与工艺流程4.1 施工程序隧道明洞施工程序:施工准备 f 路堑开挖 f 边坡防护 f 基地处理 f 仰拱施工 f 仰拱回填 f拱圈施工 f 防水层施工 f 明洞回填。4.2 工艺流程5.施工要求隧道明洞施工应合理组织加快施工速度,遵循连贯性原则;开挖后及时衬砌,及时回填避免边坡长期暴露在外,增强洞口的稳定性。5.1 施工准备明洞开工前应按照设计做好洞门截水天沟,避免雨水对明洞边坡的冲刷。...
