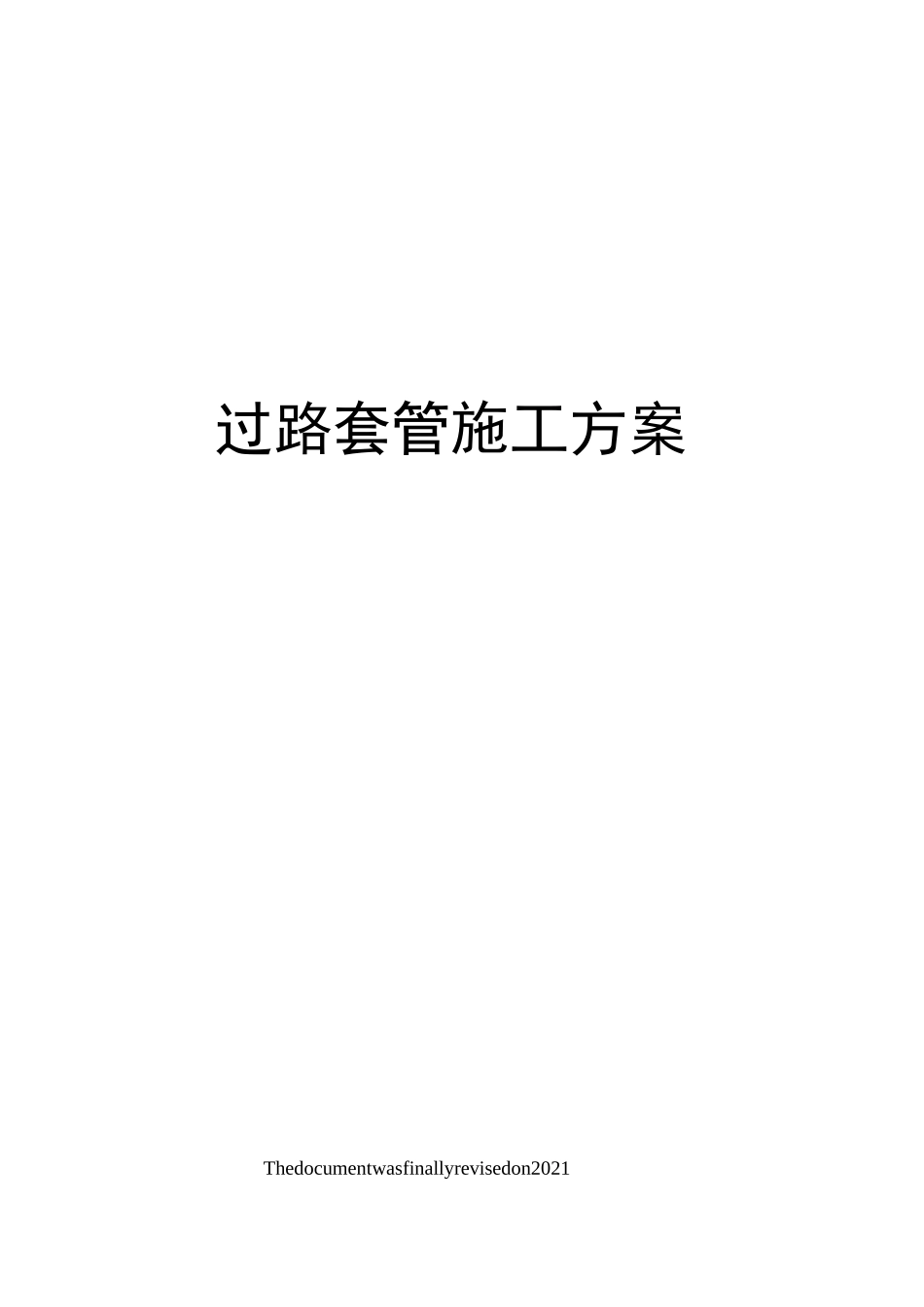

过路套管施工方案

过路套管施工方案Thedocumentwasfinallyrevisedon2021新疆维吾尔自治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工 程目录新疆维吾尔自治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工 序号工种单位数量备注1质检员名12施工员名13资料员名14机械员名25普工名206其他名以实际需求而定注：根据实际情况可随时进行人员调整，以确保工程的顺利进行。新疆维吾尔白治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工 程主要施工机械计划如表 2：表 2 主要施工机械计划表序号名称单位数量备注1挖掘机台1斗容量立方米2电焊机台13洒水车台1东风4打夯机台15切割机台1沥青路面切割使用6其他台以实际需求而定注：根据实际情况可随时进行机械调整，以确保工程的顺利进行。4、施工临时设施和材料堆放，因处于交通路口，需用多少料，及时搬运到现场，不能长期存放，形成路障，且各处实际情况不一样，依据现场情况施工方便而定。但一定要尽量避免材料二次倒运5、管道施工土方量较大，因考虑必要的安全措施，堆土必须双边堆放。在其他路段管道穿路时，要做好临时便道，以免影响交通。管道安装完成后及时回填管槽，保证交通正常。三、施工方法及工艺要求1、工艺流程场地清于—放线—沥青路面切割—路基开挖—路面临时安全设施—套管铺设—管道安装—►按要求回填—路面恢复2、施工方法1＞、测量放线① 、路面开挖前请甲方现场核实场地，按设计图纸确定施工范围，根据需开挖路面放线。② 、根据图纸设计要求位置进行管道中心线的测量施放工作，按相应管径的标准新疆维吾尔白治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工 程图垫层宽度每边加 30cm 工作位，以管中线两边均分放出开挖边线。2＞设置安全警示标志在路面开挖前，道路两边应设立前方施工请绕道行驶警示标志并拉设警戒带，有专人指挥通行车辆，确保正常通车3＞、路面开挖① 、根据管槽宽度，沥青混凝土路面先放线，在机械切割后，进行机械开挖。② 、开挖的土方为了安全，堆土必须距离管槽边缘 2m 以外的空地。③ 、管槽开挖成型后，基槽底部进行夯实，并请监理和甲方的现场代表进行验槽，检验合格后进行下一道工序。④ 、放入管沟的钢套管先做防腐处理，内壁刷树脂，外壁刷沥青防腐，并预留出焊接口的工作宽度，焊接完毕后，焊口补刷防腐，经甲方和监理验收合格后放入管沟。4＞、土方回填管槽回填前必须请监理和甲方对管道的安装和链接进行全面检查，在按设计要求回填管槽。
