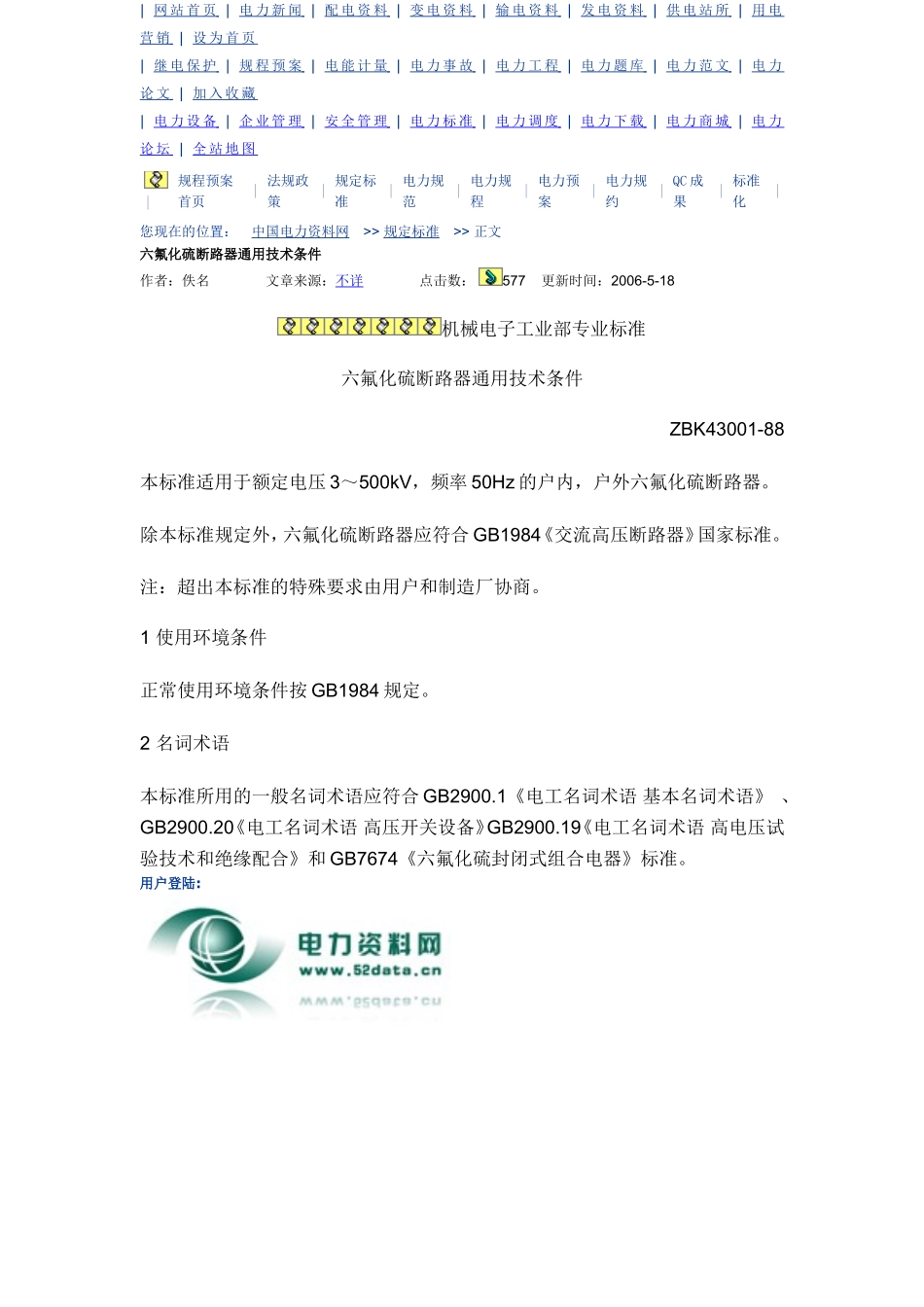

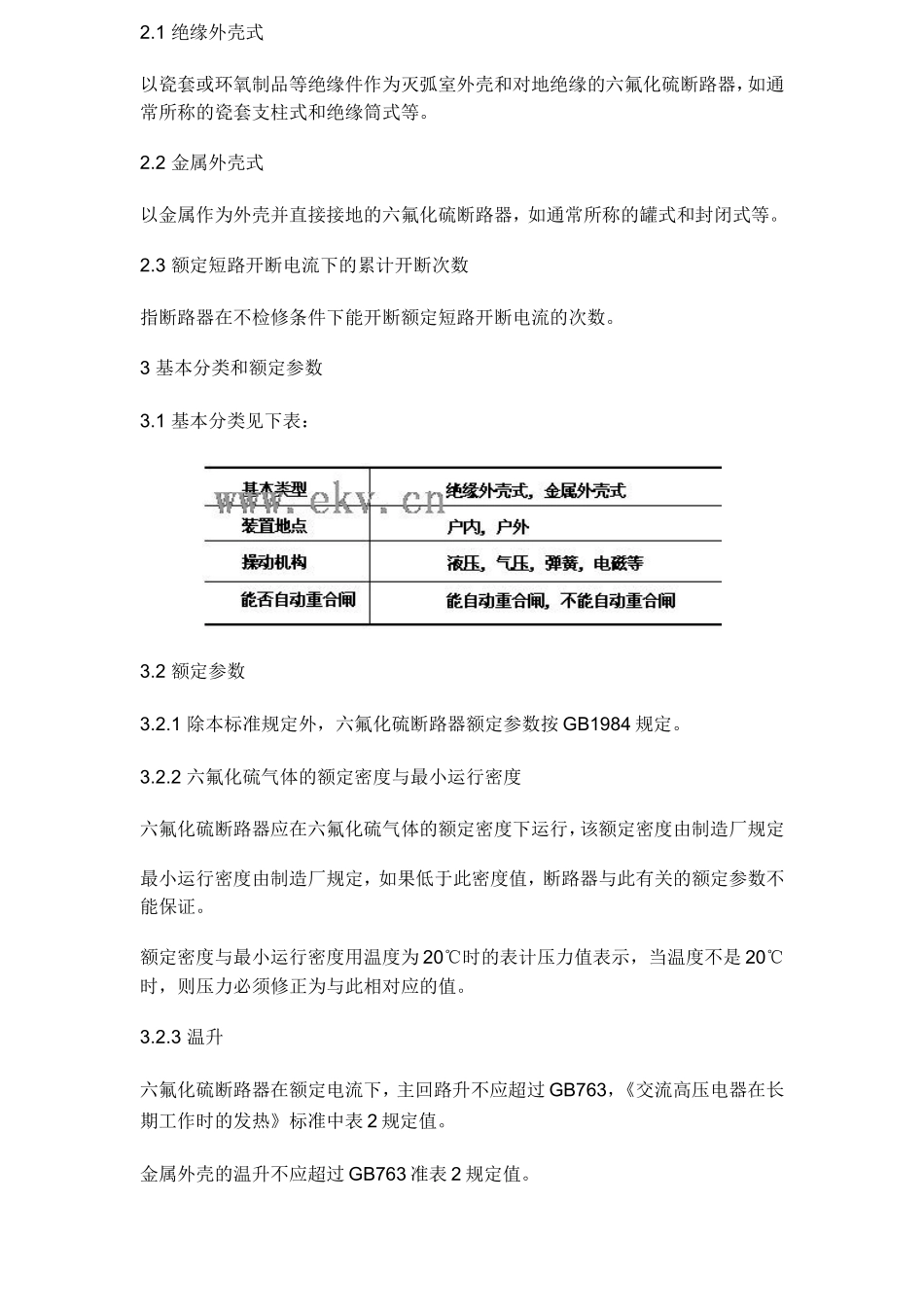

用户登陆:|网站首页|电力新闻|配电资料|变电资料|输电资料|发电资料|供电站所|用电营销|设为首页|继电保护|规程预案|电能计量|电力事故|电力工程|电力题库|电力范文|电力论文|加入收藏|电力设备|企业管理|安全管理|电力标准|电力调度|电力下载|电力商城|电力论坛|全站地图|规程预案首页|法规政策|规定标准|电力规范|电力规程|电力预案|电力规约|QC成果|标准化|您现在的位置：中国电力资料网>>规定标准>>正文六氟化硫断路器通用技术条件作者：佚名文章来源：不详点击数：577更新时间：2006-5-18机械电子工业部专业标准六氟化硫断路器通用技术条件ZBK43001-88本标准适用于额定电压3～500kV，频率50Hz的户内，户外六氟化硫断路器。除本标准规定外，六氟化硫断路器应符合GB1984《交流高压断路器》国家标准。注：超出本标准的特殊要求由用户和制造厂协商。1使用环境条件正常使用环境条件按GB1984规定。2名词术语本标准所用的一般名词术语应符合GB2900.1《电工名词术语基本名词术语》、GB2900.20《电工名词术语高压开关设备》GB2900.19《电工名词术语高电压试验技术和绝缘配合》和GB7674《六氟化硫封闭式组合电器》标准。2.1绝缘外壳式以瓷套或环氧制品等绝缘件作为灭弧室外壳和对地绝缘的六氟化硫断路器，如通常所称的瓷套支柱式和绝缘筒式等。2.2金属外壳式以金属作为外壳并直接接地的六氟化硫断路器，如通常所称的罐式和封闭式等。2.3额定短路开断电流下的累计开断次数指断路器在不检修条件下能开断额定短路开断电流的次数。3基本分类和额定参数3.1基本分类见下表：3.2额定参数3.2.1除本标准规定外，六氟化硫断路器额定参数按GB1984规定。3.2.2六氟化硫气体的额定密度与最小运行密度六氟化硫断路器应在六氟化硫气体的额定密度下运行，该额定密度由制造厂规定最小运行密度由制造厂规定，如果低于此密度值，断路器与此有关的额定参数不能保证。额定密度与最小运行密度用温度为20℃时的表计压力值表示，当温度不是20℃时，则压力必须修正为与此相对应的值。3.2.3温升六氟化硫断路器在额定电流下，主回路升不应超过GB763，《交流高压电器在长期工作时的发热》标准中表2规定值。金属外壳的温升不应超过GB763准表2规定值。4设计和结构4.1总则六氟化硫断路器应设计成能安全地进行下述各项工作：安装、正常使用，除3～10kV柱上断路器外，在运行中可进行检查与维护及补充六氟化硫气体。额定值及结构相同的所有可能要更换的元件，应具有互换性。4.2对六氟化硫气体质量的要求4.2.1新六氟化硫气体的质量要求应符合有关标准规定。4.2.2断路器充入新六氟化硫气体24h后，气体水份含量应不大于200ppm(V)。4.2.3运行中的断路器内的六氟化硫气体水份含量应不大于400ppm(V)。4.3六氟化硫气体压力六氟化硫气体额定压力(相应于20℃时的六氟化硫额定密度)优先选用下列值：0.15，0.25，0.30，0.35，0.40，0.45，0.50，0.55，0.60，0.65，0.70MPa(相对压力值)。4.4对六氟化硫断路器承压外壳的强度要求4.4.1承压外壳为铸件时，破坏压力应不小于3.5倍设计压力。4.4.2承压外壳为焊接件时，破坏压力应不小于3.5倍设计压力。4.4.3其它承压外壳的破坏压力由产品技术条件规定。注：经过破坏压力试验的外壳不应使用。4.5对六氟化硫气体密度监控为对六氟化硫气体的密度进行监控，应装设具有温度补偿功能的压力开关(或密度继电器)。35kV及以下的户内、户外断路器可用压力表代替，但须考虑温度变化的影响。4.6对六氟化硫断路器零表压的耐压要求4.6.1绝缘外壳式断路器对地应承受1.3倍工频高相电压5min。4.6.2金属外壳式断路器对地应承受1.1至1.3倍工频最高相电压5min。4.7密封性六氟化硫断路器要求具有高度的密封性能，允许年漏气率从下列数值中选取：1%/年，2%/年。4.8吸附剂六氟化硫断路器应在适当位置装设适量的吸附剂，用以吸附在电弧作用下产生的气体分解物以及容器中的水份。4.9金属短接时间制造厂应提供断路器进行“合-分”操作时能保证开断能力的最小金属短接时间。4.10闭锁4.10.1当断路器的液(气)压动力操动机构的操作压力或六氟化硫气体压力降至闭锁压力时，应使断路器闭锁或强制开断。4.10.2除了3～10kV柱上断路...
