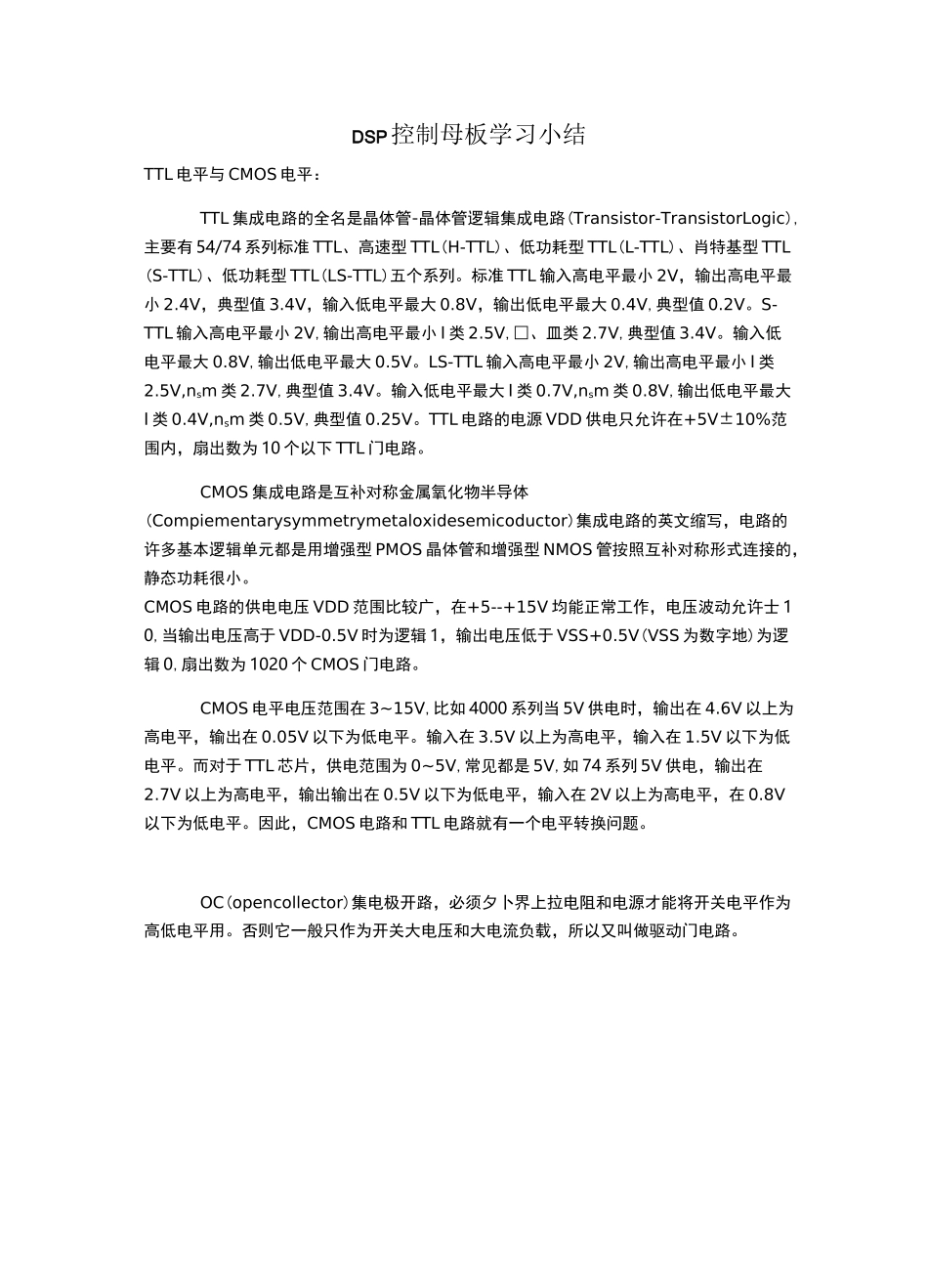

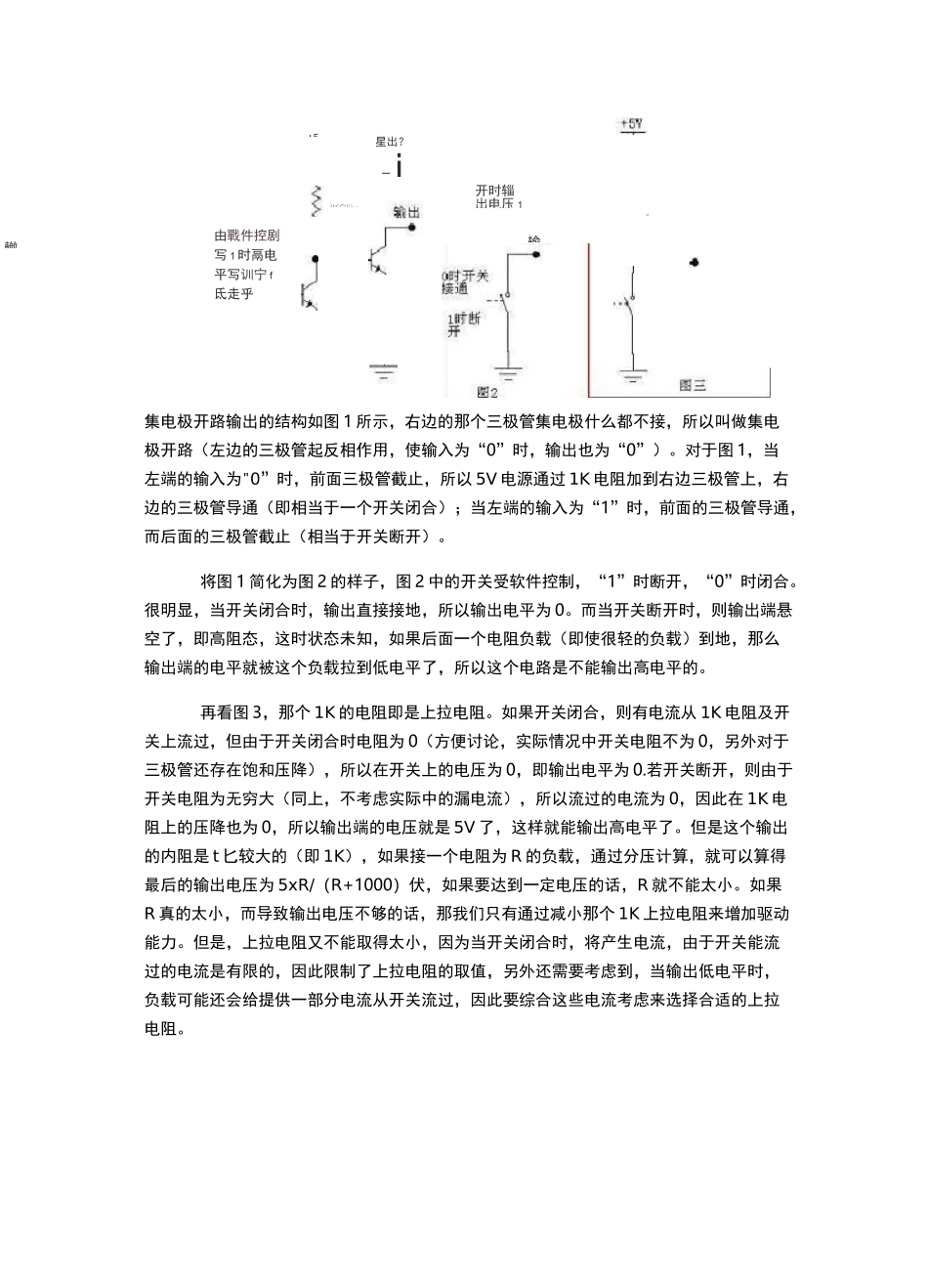

DSP控制母板学习小结TTL 电平与 CMOS 电平：TTL 集成电路的全名是晶体管-晶体管逻辑集成电路(Transistor-TransistorLogic),主要有 54/74 系列标准 TTL、高速型 TTL(H-TTL)、低功耗型 TTL(L-TTL)、肖特基型 TTL(S-TTL)、低功耗型 TTL(LS-TTL)五个系列。标准 TTL 输入高电平最小 2V，输出高电平最小 2.4V，典型值 3.4V，输入低电平最大 0.8V，输出低电平最大 0.4V,典型值 0.2V。S-TTL 输入高电平最小 2V,输出高电平最小 I 类 2.5V,□、皿类 2.7V,典型值 3.4V。输入低电平最大 0.8V,输出低电平最大 0.5V。LS-TTL 输入高电平最小 2V,输出高电平最小 I 类2.5V,nsm 类 2.7V,典型值 3.4V。输入低电平最大 I 类 0.7V,nsm 类 0.8V,输出低电平最大I 类 0.4V,nsm 类 0.5V,典型值 0.25V。TTL 电路的电源 VDD 供电只允许在+5V±10%范围内，扇出数为 10 个以下 TTL 门电路。CMOS 集成电路是互补对称金属氧化物半导体(Compiementarysymmetrymetaloxidesemicoductor)集成电路的英文缩写，电路的许多基本逻辑单元都是用增强型 PMOS 晶体管和增强型 NMOS 管按照互补对称形式连接的，静态功耗很小。CMOS 电路的供电电压 VDD 范围比较广，在+5--+15V 均能正常工作，电压波动允许士 10,当输出电压高于 VDD-0.5V 时为逻辑 1，输出电压低于 VSS+0.5V(VSS 为数字地)为逻辑 0,扇出数为 1020 个 CMOS 门电路。CMOS 电平电压范围在 3~15V,比如 4000 系列当 5V 供电时，输出在 4.6V 以上为高电平，输出在 0.05V 以下为低电平。输入在 3.5V 以上为高电平，输入在 1.5V 以下为低电平。而对于 TTL 芯片，供电范围为 0~5V,常见都是 5V,如 74 系列 5V 供电，输出在2.7V 以上为高电平，输出输出在 0.5V 以下为低电平，输入在 2V 以上为高电平，在 0.8V以下为低电平。因此，CMOS 电路和 TTL 电路就有一个电平转换问题。OC(opencollector)集电极开路，必须夕卜界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。+5星出？二i由戰件控剧写 1 时鬲电平写训宁 f氐走乎載凡—集电极开路输出的结构如图 1 所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管起反相作用，使输入为“0”时，输出也为“0”）。对于图 1，当左端的输入为"0”时，前面三极管截止，所以 5V 电源通过 1K 电...
