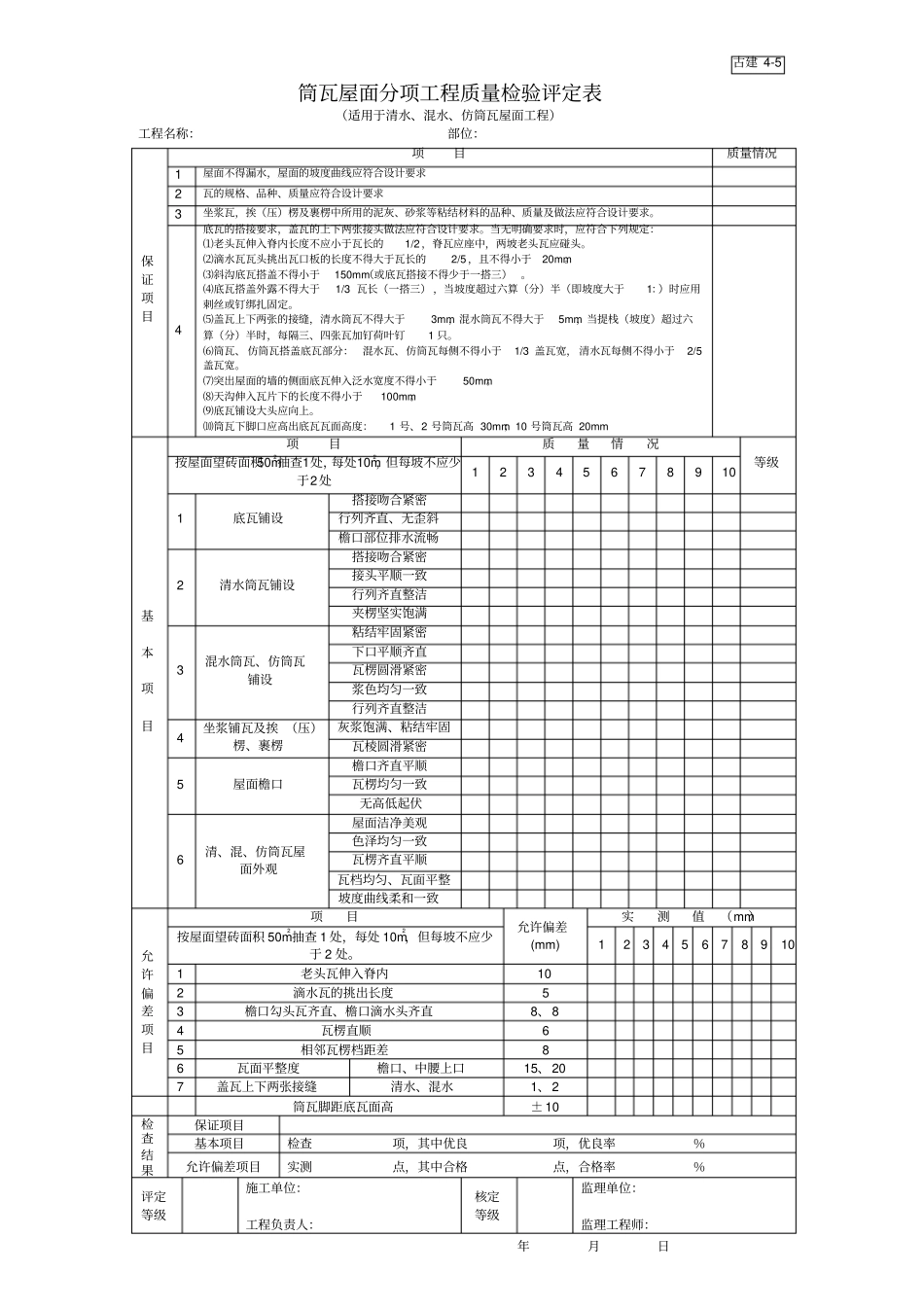

古建 4-5 筒瓦屋面分项工程质量检验评定表（适用于清水、混水、仿筒瓦屋面工程）工程名称：部位：保证项目项目质量情况1 屋面不得漏水，屋面的坡度曲线应符合设计要求2 瓦的规格、品种、质量应符合设计要求3 坐浆瓦，挨（压）楞及裹楞中所用的泥灰、砂浆等粘结材料的品种、质量及做法应符合设计要求。4 底瓦的搭接要求，盖瓦的上下两张接头做法应符合设计要求。当无明确要求时，应符合下列规定：⑴老头瓦伸入脊内长度不应小于瓦长的1/2 ，脊瓦应座中，两坡老头瓦应碰头。⑵滴水瓦瓦头挑出瓦口板的长度不得大于瓦长的2/5 ，且不得小于20mm。⑶斜沟底瓦搭盖不得小于150mm（或底瓦搭接不得少于一搭三）。⑷底瓦搭盖外露不得大于1/3 瓦长（一搭三） ，当坡度超过六算（分）半（即坡度大于1：）时应用刺丝或钉绑扎固定。⑸盖瓦上下两张的接缝，清水筒瓦不得大于3mm，混水筒瓦不得大于5mm，当提栈（坡度）超过六算（分）半时，每隔三、四张瓦加钉荷叶钉1 只。⑹筒瓦、 仿筒瓦搭盖底瓦部分：混水瓦、仿筒瓦每侧不得小于1/3 盖瓦宽， 清水瓦每侧不得小于2/5盖瓦宽。⑺突出屋面的墙的侧面底瓦伸入泛水宽度不得小于50mm。⑻天沟伸入瓦片下的长度不得小于100mm。⑼底瓦铺设大头应向上。⑽筒瓦下脚口应高出底瓦瓦面高度：1 号、2 号筒瓦高 30mm；10 号筒瓦高 20mm基本项目项目质量情况等级按屋面望砖面积50m2抽查1处，每处10m2，但每坡不应少于2处1 2 3 4 5 6 7 8 9 10 1 底瓦铺设搭接吻合紧密行列齐直、无歪斜檐口部位排水流畅2 清水筒瓦铺设搭接吻合紧密接头平顺一致行列齐直整洁夹楞坚实饱满3 混水筒瓦、仿筒瓦铺设粘结牢固紧密下口平顺齐直瓦楞圆滑紧密浆色均匀一致行列齐直整洁4 坐浆铺瓦及挨 （压）楞、裹楞灰浆饱满、粘结牢固瓦棱圆滑紧密5 屋面檐口檐口齐直平顺瓦楞均匀一致无高低起伏6 清、混、仿筒瓦屋面外观屋面洁净美观色泽均匀一致瓦楞齐直平顺瓦档均匀、瓦面平整坡度曲线柔和一致允许偏差项目项目允许偏差(mm)实测值（mm）按屋面望砖面积 50m2抽查 1 处，每处 10m2，但每坡不应少于 2 处。1 2 3 4 5 6 7 8 9 10 1 老头瓦伸入脊内10 2 滴水瓦的挑出长度5 3 檐口勾头瓦齐直、檐口滴水头齐直8、 8 4 瓦楞直顺6 5 相邻瓦楞档距差8 6 瓦面平整度檐口、中腰上口15、 20 7 盖瓦上下两张接缝清水、混水1、 2 筒瓦脚距底瓦面高± 10 检查结果保证项目基本项目检查项，其中优良项，优良率％允许偏差项目实测点，其中合格点，合格率％评定等级施工单位：工程负责人：核定等级监理单位：监理工程师：年月日
