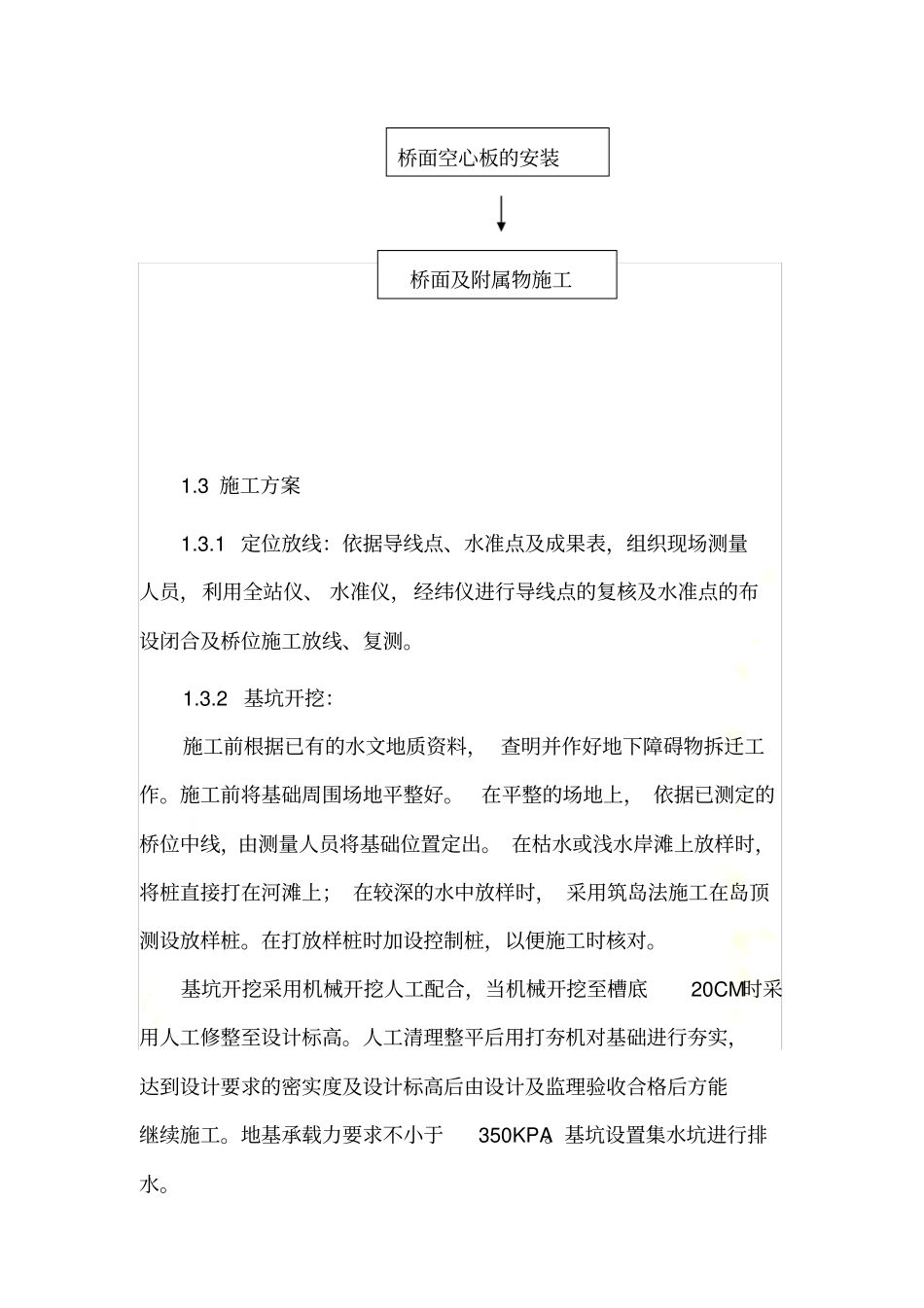

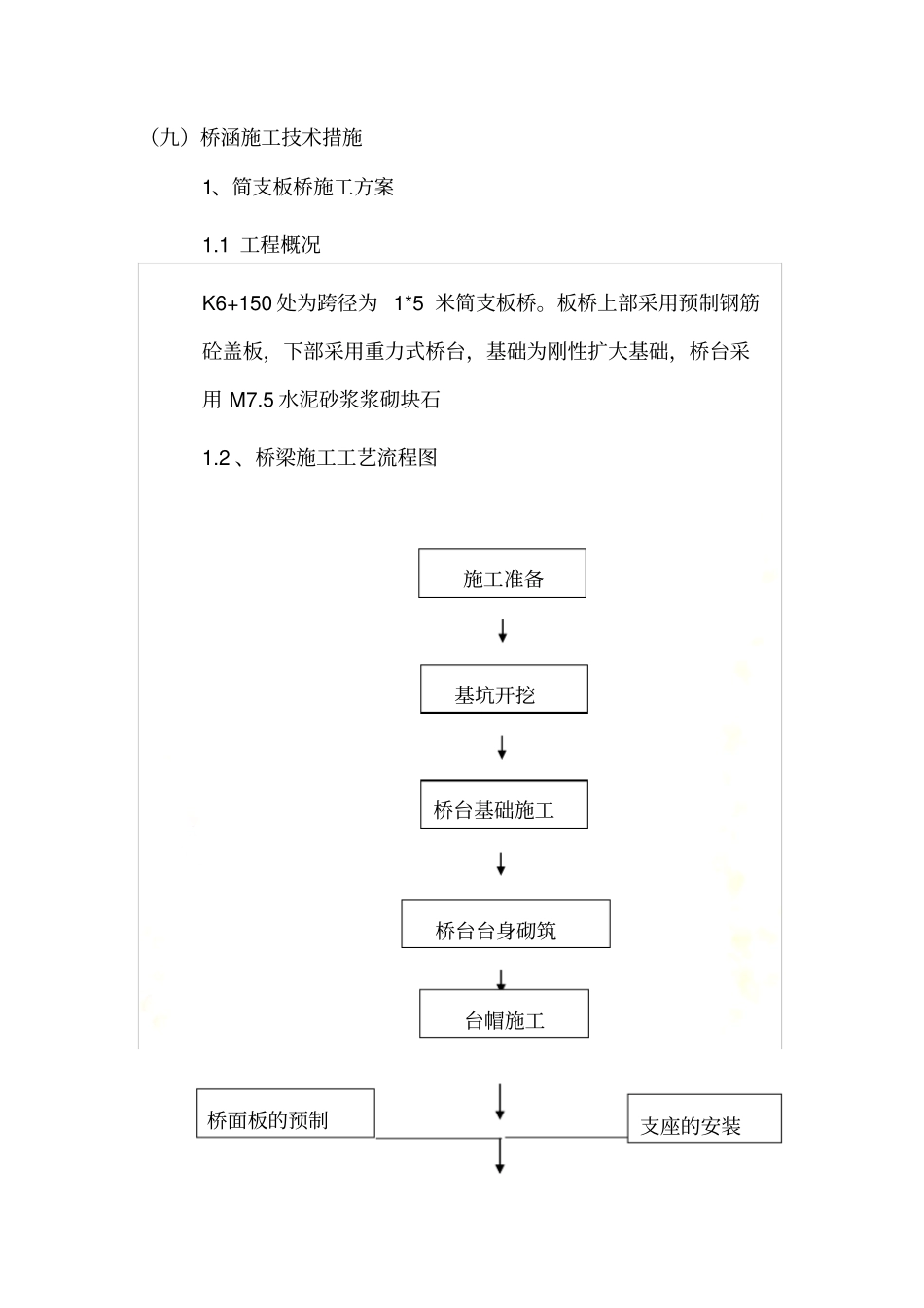

简支板桥方案(九)桥涵施工技术措施1、简支板桥施工方案1.1 工程概况K6+150 处为跨径为 1*5 米简支板桥。板桥上部采用预制钢筋砼盖板,下部采用重力式桥台,基础为刚性扩大基础,桥台采用 M7.5 水泥砂浆浆砌块石1.2 、桥梁施工工艺流程图施工准备基坑开挖桥台基础施工桥台台身砌筑台帽施工支座的安装桥面板的预制1.3 施工方案1.3.1 定位放线:依据导线点、水准点及成果表,组织现场测量人员,利用全站仪、 水准仪,经纬仪进行导线点的复核及水准点的布设闭合及桥位施工放线、复测。1.3.2 基坑开挖:施工前根据已有的水文地质资料, 查明并作好地下障碍物拆迁工作。施工前将基础周围场地平整好。在平整的场地上, 依据已测定的桥位中线,由测量人员将基础位置定出。 在枯水或浅水岸滩上放样时,将桩直接打在河滩上; 在较深的水中放样时, 采用筑岛法施工在岛顶测设放样桩。在打放样桩时加设控制桩,以便施工时核对。基坑开挖采用机械开挖人工配合,当机械开挖至槽底20CM时采用人工修整至设计标高。人工清理整平后用打夯机对基础进行夯实,达到设计要求的密实度及设计标高后由设计及监理验收合格后方能继续施工。地基承载力要求不小于350KPA。基坑设置集水坑进行排水。桥面空心板的安装桥面及附属物施工1.3.3 桥台基础及台身砌体施工该工程各桥梁都为M7.5 水泥砂浆砌块石台身,砌体施工质量和工序安排直接影响到工程最后的质量要求。为保证砌体满足规范和设计要求,施工人员选择具有丰富施工经验的专业施工队伍。块石的材料要求: 石料应符合设计规定的类别和强度,石质应均匀、不易风化、无裂纹。砂浆的技术要求: 砌筑用的砂浆的类别及强度等级应符合设计的规定;砂浆采取现场拌和;砂浆所用的水泥、砂、石等严格按选定的料场进货并做好进场检验。备料时, 石料分层放样加工, 石料在砌筑前应浇水湿润,表面要清洗干净,表面不得有泥土、水锈等。砌筑时分段分层砌筑。相邻工作段的砌筑高度不超过1.2m。分段位置设置在沉降缝或收缩缝处。墩台砌筑中砌块间均有1 ㎝的砌缝,均应以砂浆粘结, 砌块间不互相直接接触。上层石块在下层石块上铺筑砂浆后砌筑。竖缝在砌好的砌块侧面抹上砂浆。所有砌缝砂浆均要求饱满。 若用小块碎石填塞砌缝,碎石四周都要有砂浆, 不得用先堆积几层石块, 再以细砂浆灌缝的方法砌筑。同一层石料及水平灰缝的厚度均匀一致。每层按水平砌筑,丁顺相间,砌石灰缝互相垂直。砌石的顺序为先角石,...
