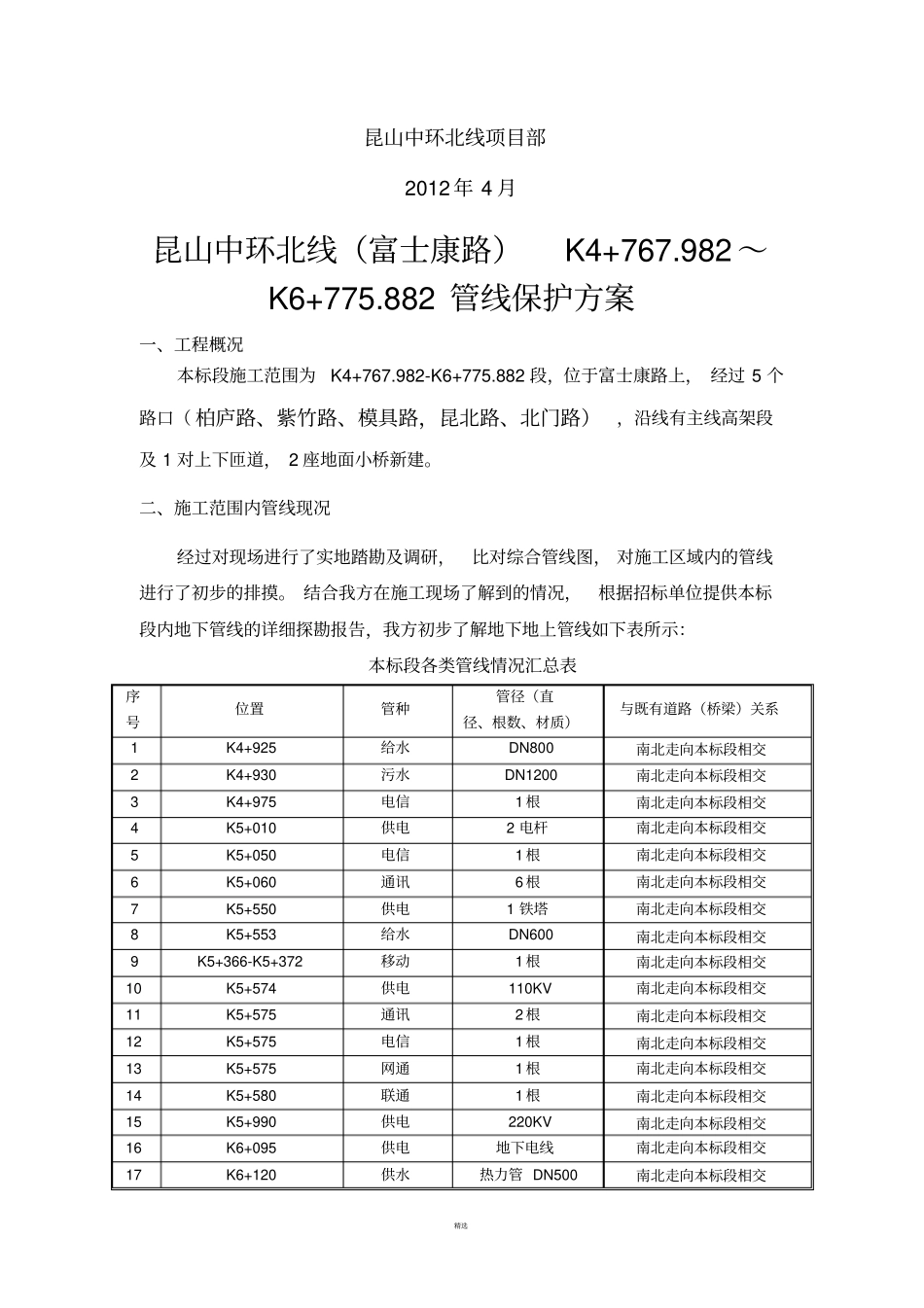

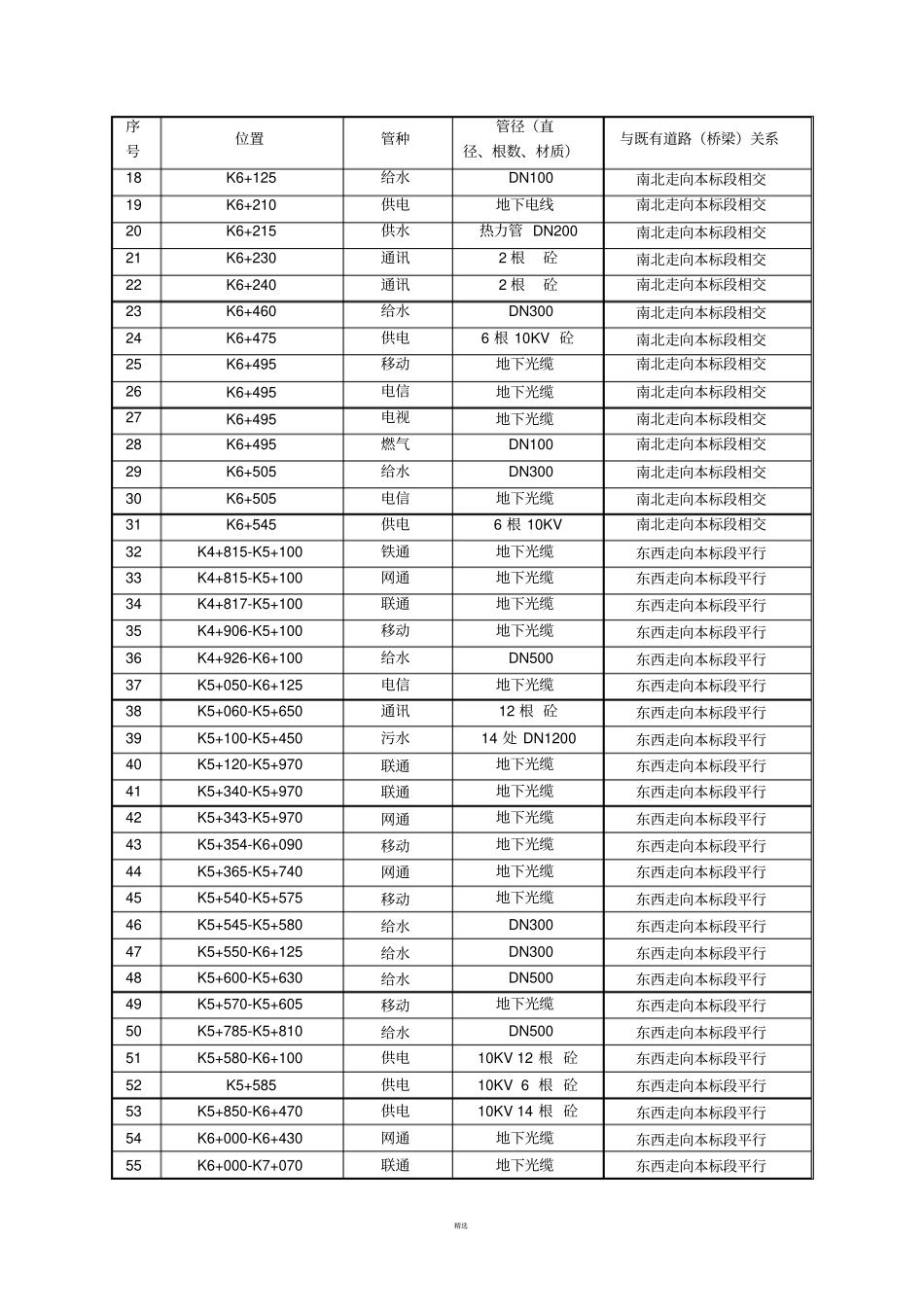

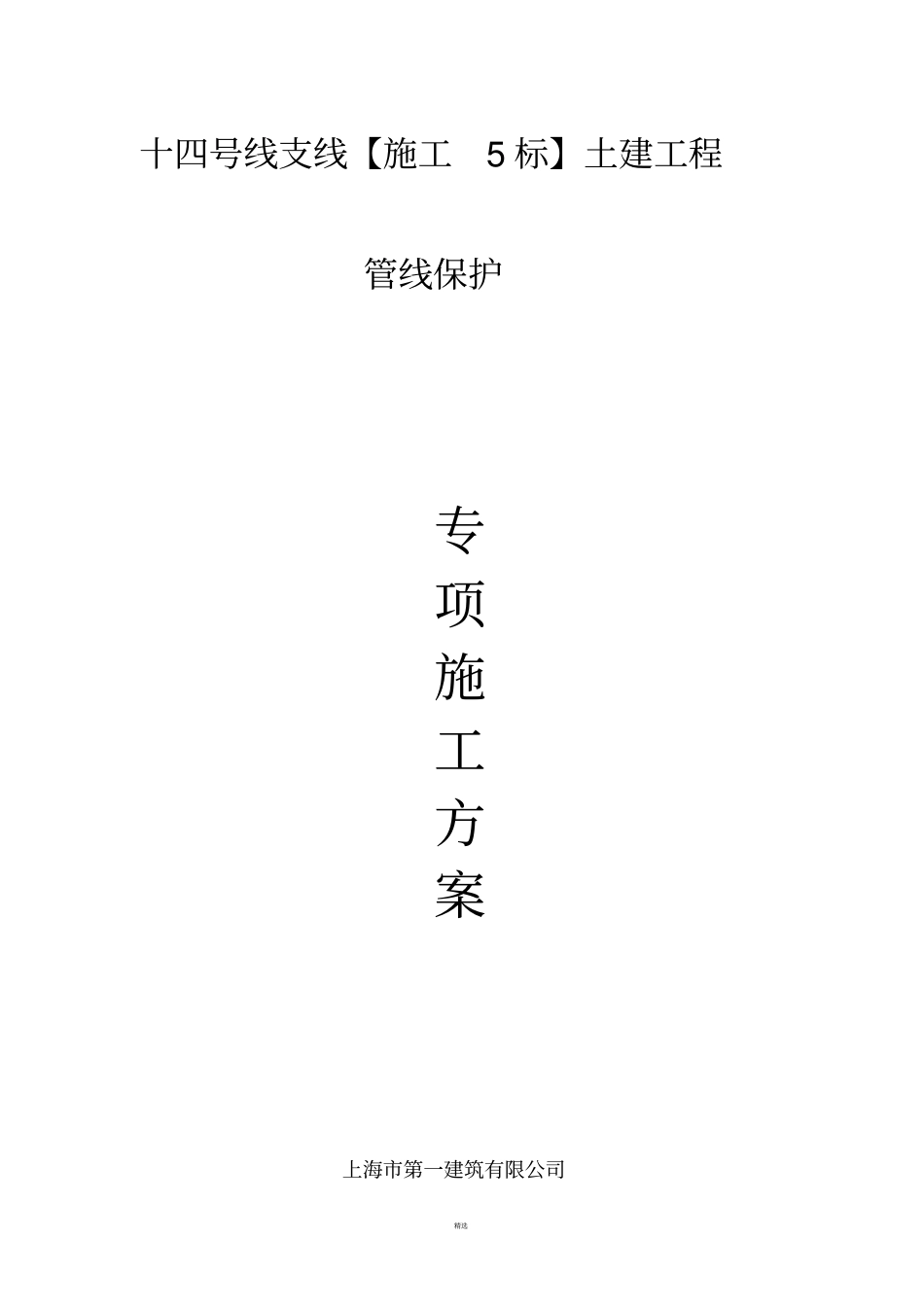

精选十四号线支线【施工5 标】土建工程管线保护专项施工方案上海市第一建筑有限公司精选昆山中环北线项目部2012 年 4 月昆山中环北线（富士康路）K4+767.982 ～K6+775.882 管线保护方案一、工程概况本标段施工范围为K4+767.982-K6+775.882 段，位于富士康路上， 经过 5 个路口（ 柏庐路、紫竹路、模具路，昆北路、北门路），沿线有主线高架段及 1 对上下匝道， 2 座地面小桥新建。二、施工范围内管线现况经过对现场进行了实地踏勘及调研，比对综合管线图， 对施工区域内的管线进行了初步的排摸。 结合我方在施工现场了解到的情况，根据招标单位提供本标段内地下管线的详细探勘报告，我方初步了解地下地上管线如下表所示：本标段各类管线情况汇总表序号位置管种管径（直径、根数、材质）与既有道路（桥梁）关系1 K4+925 给水 DN800 南北走向本标段相交2 K4+930 污水DN1200 南北走向本标段相交3 K4+975 电信1 根南北走向本标段相交4 K5+010 供电2 电杆南北走向本标段相交5 K5+050 电信1 根南北走向本标段相交6 K5+060 通讯6 根南北走向本标段相交7 K5+550 供电1 铁塔南北走向本标段相交8 K5+553 给水DN600 南北走向本标段相交9 K5+366-K5+372 移动1 根南北走向本标段相交10 K5+574 供电110KV 南北走向本标段相交11 K5+575 通讯2 根南北走向本标段相交12 K5+575 电信1 根南北走向本标段相交13 K5+575 网通1 根南北走向本标段相交14 K5+580 联通1 根南北走向本标段相交15 K5+990 供电220KV 南北走向本标段相交16 K6+095 供电地下电线南北走向本标段相交17 K6+120 供水热力管 DN500 南北走向本标段相交精选序号位置管种管径（直径、根数、材质）与既有道路（桥梁）关系18 K6+125 给水DN100 南北走向本标段相交19 K6+210 供电地下电线南北走向本标段相交20 K6+215 供水热力管 DN200 南北走向本标段相交21 K6+230 通讯2 根砼南北走向本标段相交22 K6+240 通讯2 根砼南北走向本标段相交23 K6+460 给水DN300 南北走向本标段相交24 K6+475 供电6 根 10KV 砼南北走向本标段相交25 K6+495 移动地下光缆南北走向本标段相交26 K6+495电信地下光缆南北走向本标段相交27 K6+495电视地下光缆南北走向本标段相交28 K6+495 燃气DN100 南北走向本标段相交29 K6+505 给水DN300 南北走向本标段相交30 K6+505 电信地下光缆南北走向本标段相交31 K6+545 供电6...
