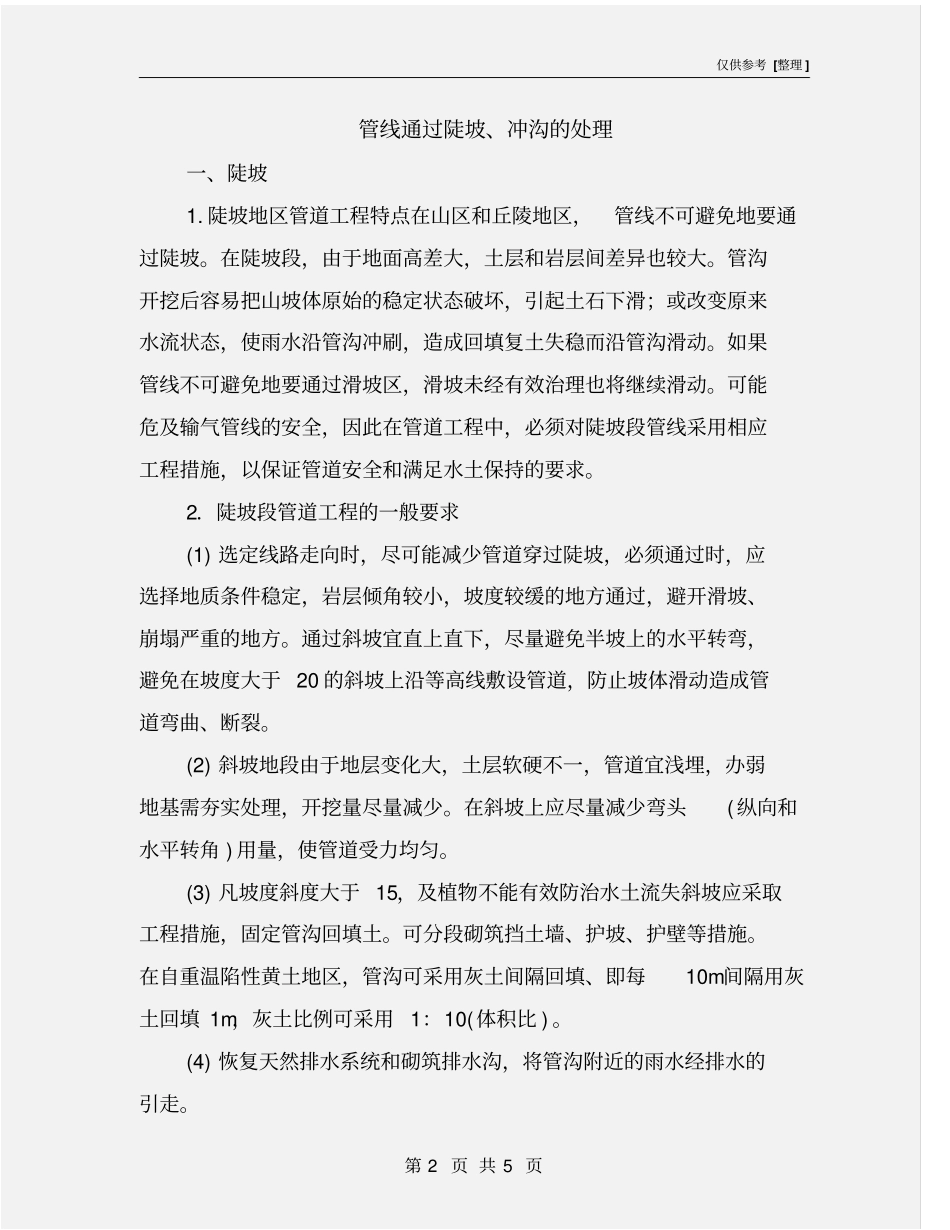

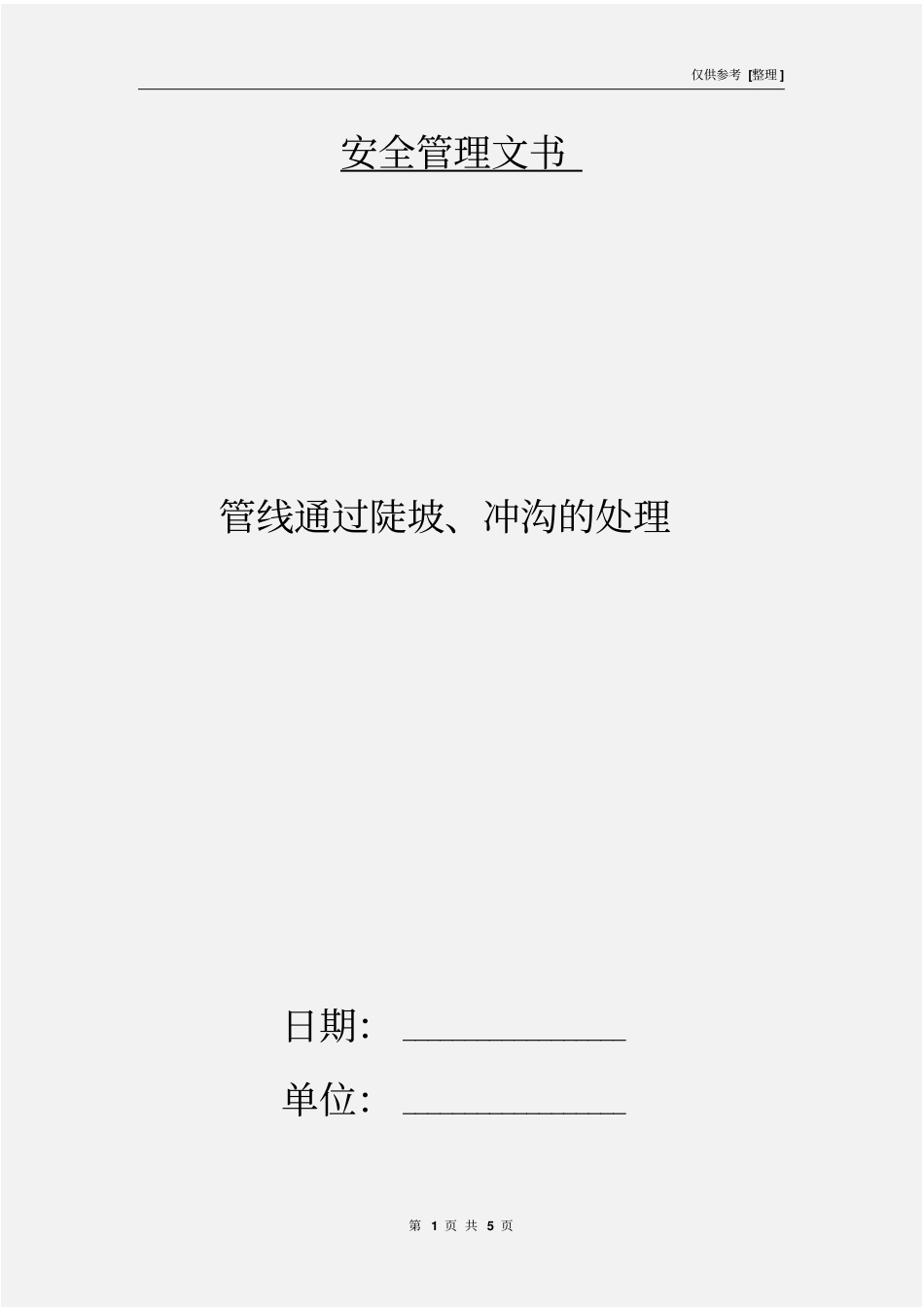

仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书管线通过陡坡、冲沟的处理日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 5 页管线通过陡坡、冲沟的处理一、陡坡1. 陡坡地区管道工程特点在山区和丘陵地区，管线不可避免地要通过陡坡。在陡坡段，由于地面高差大，土层和岩层间差异也较大。管沟开挖后容易把山坡体原始的稳定状态破坏，引起土石下滑；或改变原来水流状态，使雨水沿管沟冲刷，造成回填复土失稳而沿管沟滑动。如果管线不可避免地要通过滑坡区，滑坡未经有效治理也将继续滑动。可能危及输气管线的安全，因此在管道工程中，必须对陡坡段管线采用相应工程措施，以保证管道安全和满足水土保持的要求。2．陡坡段管道工程的一般要求(1) 选定线路走向时，尽可能减少管道穿过陡坡，必须通过时，应选择地质条件稳定，岩层倾角较小，坡度较缓的地方通过，避开滑坡、崩塌严重的地方。通过斜坡宜直上直下，尽量避免半坡上的水平转弯，避免在坡度大于 20 的斜坡上沿等高线敷设管道，防止坡体滑动造成管道弯曲、断裂。(2) 斜坡地段由于地层变化大，土层软硬不一，管道宜浅埋，办弱地基需夯实处理，开挖量尽量减少。在斜坡上应尽量减少弯头(纵向和水平转角 ) 用量，使管道受力均匀。(3) 凡坡度斜度大于 15，及植物不能有效防治水土流失斜坡应采取工程措施，固定管沟回填土。可分段砌筑挡土墙、护坡、护壁等措施。在自重温陷性黄土地区，管沟可采用灰土间隔回填、即每10m间隔用灰土回填 1m，灰土比例可采用1：10(体积比 ) 。(4) 恢复天然排水系统和砌筑排水沟，将管沟附近的雨水经排水的引走。仅供参考 [整理 ] 第 3 页 共 5 页3. 陡坡地区的管道锚固天然气管道除极少数采用低温输送外，一般均为常温输送，管道的热应力较小，一般不会出现因热胀应力造成变形失稳。但在大段陡坡段，当陡坡坡度大于30 以上，在雨季时回填土饱和含水，若挡土坎垮塌，引起管沟复土下滑，土体下滑作用于管道，斜坡上半部管道受拉，下半部管道受压。当管道或弯头不能抵抗外力时，就会产生变形或断裂。土壤下滑力的大小与土壤性质、埋深密实度、含水量、滑动长度、管道直径和绝缘层性质有关。 由于野外条件差别较大，准确的计算困难，目前的作法是根据坡长及管径大小分段锚固。一般坡长大于 25m，采用坡脚用素混凝土或灰土将弯头包裹住固定。坡长大于35m的，除下部弯头锚固外，斜坡上每10～20m分...
